HAYASHI-REPIC

ハロゲン光源 ルミナーエース LA-100USW

型式 / 型番：LA-100USW

画像処理機能に最適な小型、軽量、多彩な機能を標準装備し、多目的に使える直流点灯型光源装置です。
リモート機能を有し、ランプのON/OFF、ランプ切れ検知、光量調整を外部コントロールできます。

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

推奨代替機はコチラ！

販売終了製品です。
長い間ご愛顧いただきありがとうございました。

代替品はコチラ↓
LA-HDF108AA
LA-150UE

特長

リモート機能を標準装備で小型・多機能・低価格を実現

  • 小型、軽量、多機能
  • リモート機能
  • 低価格

用途

  • 画像処理用照明
  • 顕微鏡用照明
  • 理化学観察用照明

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

LA-100USW外観図

仕様・性能

100Wランプ
型式 LA-100USW
定格入力電圧 AC100V-AC240V ±10％
定格周波数 50/60Hz
定格消費電力 130W(100Wランプ)
ランプ型式 JCR12V100WH10
色温度 3,100K
平均寿命 ※1 1,000H
平均照度 ※2 500,000lx
点灯方式 直流点灯方式
照度安定度 入力電圧変動 ±10%時 照度変動 約±0.3% ※3
光量調節 出力電圧可変方式
電圧可変範囲 DC3-12V
光量可変範囲 2-100%
過電流保護回路 垂下形（自動復帰方式）
過熱保護回路 出力遮断形（自動復帰方式）
冷却方式 強制ファン冷却
光学フィルター 防熱フィルター内蔵
使用温度範囲 0℃-+40℃
使用湿度範囲 20%-80%RH （結露無きこと）
機能1 ランプON/OFF機能
機能2 光量調節リモート機能（制御電圧：DC0-+5V MAX)
機能3 ランプ切れ検出機能（モニターLED付）※4
外形寸法 W74×H115×D233mm（突起部除く寸法）
重　　量 約2kg
※1. ランプ寿命は参考値であり、保証値ではありません。
※2. 照度はファイバー結束径5mm、長さ500mmで投光端より15mmの位置での測定値。
※3. ランプ変化は対象外。
※4. ランプ供給電圧3V以下でランプ切れ検出機能は作動しません。
50Wランプ
型式 LA-100USW
定格入力電圧 AC100V-AC240V ±10％
定格周波数 50/60Hz
定格消費電力 75W(50Wランプ)※5
ランプ型式 JCR12V50W20H
色温度 3,000K
平均寿命 ※1 2,000H
平均照度 ※2 260,000lx
点灯方式 直流点灯方式
照度安定度 入力電圧変動 ±10%時 照度変動 約±0.3% ※3
光量調節 出力電圧可変方式
電圧可変範囲 DC3-12V
光量可変範囲 2-100%
過電流保護回路 垂下形（自動復帰方式）
過熱保護回路 出力遮断形（自動復帰方式）
冷却方式 強制ファン冷却
光学フィルター 防熱フィルター内蔵
使用温度範囲 0℃-+40℃
使用湿度範囲 20%-80%RH （結露無きこと）
機能1 ランプON/OFF機能
機能2 光量調節リモート機能（制御電圧：DC0-+5V MAX)
機能3 ランプ切れ検出機能（モニターLED付）※4
外形寸法 W74×H115×D233mm（突起部除く寸法）
重　　量 約2kg
※1. ランプ寿命は参考値であり、保証値ではありません。
※2. 照度はファイバー結束径5mm、長さ500mmで投光端より15mmの位置での測定値。
※3. ランプ変化は対象外。
※4. ランプ供給電圧3V以下でランプ切れ検出機能は作動しません。
※5. 50Wランプ装着はオプション。

技術資料

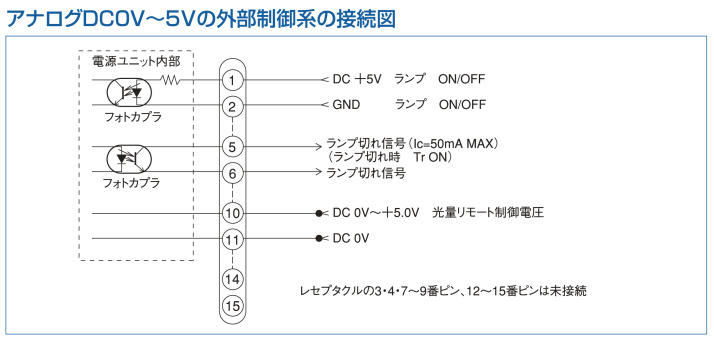

外部制御 Analog

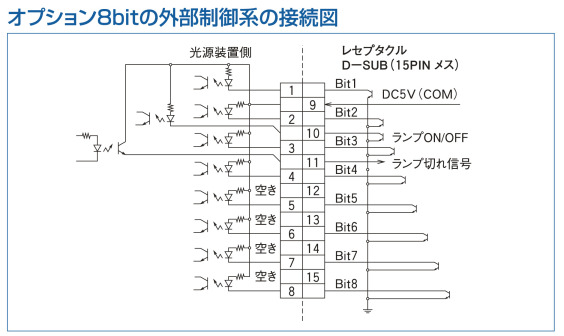

外部制御 Digital
