LED光源 ルミナーエース LA-HDF8010

型式 / 型番：LA-HDF8010

光量はLA-HDF7010RLの約1.5倍！
ACアダプタ方式で省スペース！

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

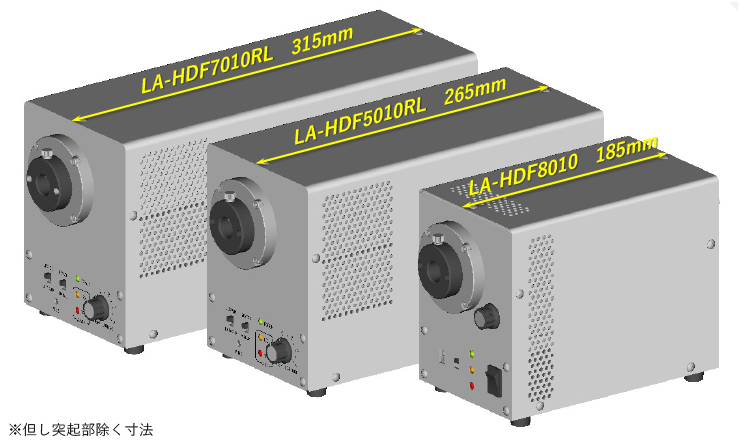

  • ACアダプタ方式により、従来品よりも全長を約40％ダウン
  • LED光源装置として、最大光量機種

用途

  • ハイスピードカメラ用スポット照明
  • 画像処理用長尺ライン型ライトガイド用光源
  • 伝送ライト(石英ロッド)照明用光源

外観図

Unit:[mm]

2D 3D
PDFダウンロード DXFダウンロード STEPダウンロード

※PDF 3D図面はブラウザ上では上手く表示されない場合がございますので、デスクトップ等に保存して閲覧ください。
※STEP図面には会社ロゴ等は表記されておりませんのでご注意下さい。

仕様・性能

型式 LED光源装置本体:LA-HDF8010
付属品:ACアダプタ PW-150A-1Y240H
発光色 白色
中心照度※1 2,700,000Lx ※2
色温度(typ.) 6,500K (typ.)
LED寿命 約30,000時間 ※3
入力定格 DC24V、6.25A
外形寸法 110(W)×145(H)×185(D)mm(突起部除く)
重量 2.8Kg
光量調節 マニュアル 光量調節ボリュームによる連続調光
リモート アナログ：0-5V光量調節 / デジタル：10ビットデジタル光量調節
RS232C：1024階調 コマンド入力 / LAN：1024階調 コマンド入力
機能 1) LEDランプ ON/OFF 機能:外部入力
2) LED異常出力:外部出力および前面インジケータ
3) 温度異常出力:外部出力および前面インジケータ
冷却方式 ファン冷却
ACアダプタ定格 入力:AC100-240V 50/60Hz、2.5A
出力:DC24V,6.25A
ACアダプタ外形寸法 付属のACアダプタ:85(W)×44(H)×170(D)mm(突起部除く)
DCケーブルの長さ:1m ACケーブルの長さ：1.8m
消費電力 120W ※4
使用環境 周囲温度範囲:0℃～40℃
周囲湿度:20%～80%RH （結露無きこと）
室内使用、高度2,000m以内
適合規格 ACアダプタは、PSEマーク（特定電気用品）を取得しております。

※1. 参考値であり保証値ではありません。
※2. LGC1-11L500,WD=50での測定値です。
※3. 使用環境により異なります。保証値ではありません。
※4. LED光源装置を点灯させた時のACアダプタの消費電力です。

技術資料

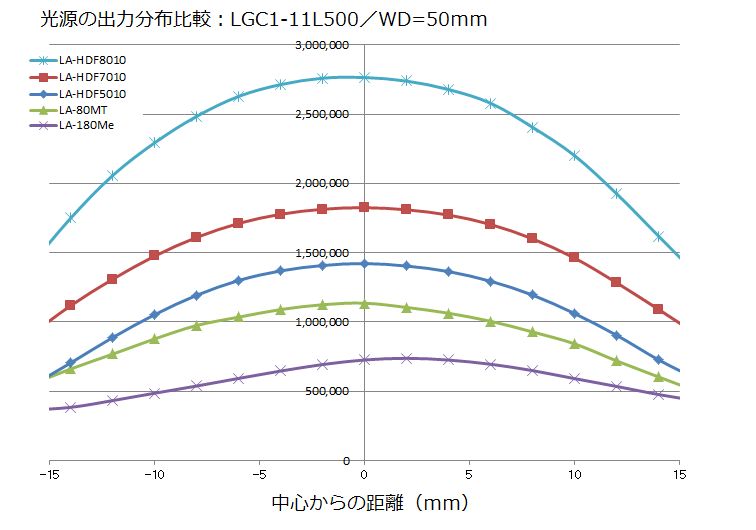

照度比と照度分布

LA-HDF8010 取扱説明書 JPN

LA-HDF5010RL／7010RL／8010 Ethernet導入手順書 JPN

LA-HDF8010 コマンドマニュアル JPN
