キセノン光源 ルミナーエース LA-410UV

型式 / 型番:LA-410UV-4 , LA-410UV-5 , LA-410UV-3, LA-410UV-B4 , LA-410UV-B5 , LA-410UV-B3

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

UV硬化の信頼性を追求した機能を搭載!CEマーキング適合品

  • 長寿命キセノンランプ4,000時間(保証寿命)
  • 充実した外部制御、RS-232C/D-SUBコネクタ:標準装置/端子台:オプション
  • 照射強度・照射時間を自由にプログラムできます。7ステップのプログラムを9種類登録(メモリ)可能
  • 発注時に光ファイバーライトガイド挿入口(前面・背面)を選べます。(メーカー出荷時)
  • 入力電圧100V/200V自動切換電源を内蔵
  • ランプ交換はカートリッジ方式により結線の必要がなく、片手で簡単に行えます。(30秒以下)
  • 簡単なフィルタ交換

用途

  • 接着硬化
  • 画像処理用照明
  • 理化学観察用照明

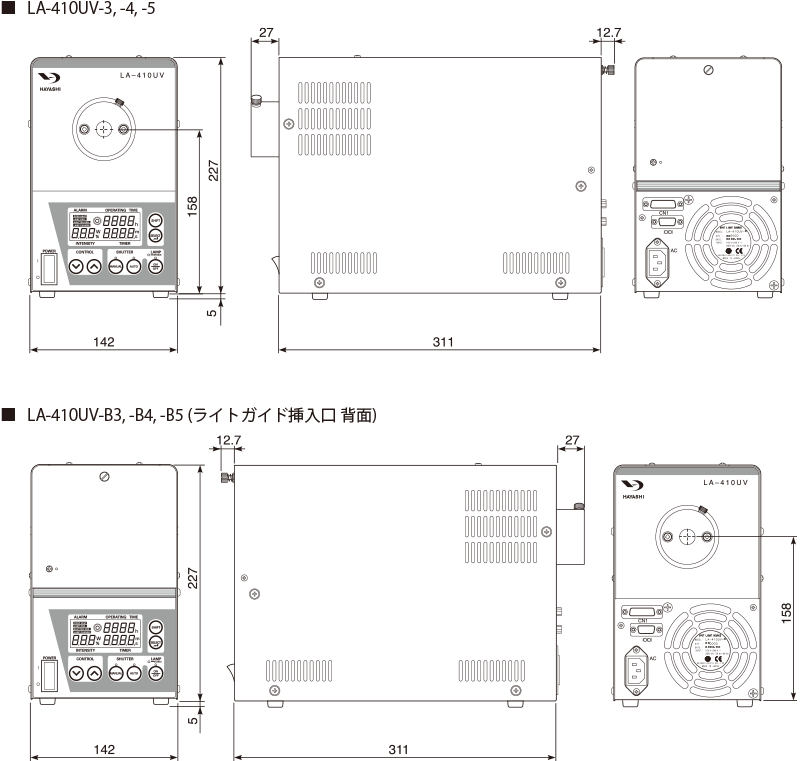

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

LA-410UV外観図

仕様・性能

型式 LA-410UV-4/LA-410UV-5/LA-410UV-3 (ライトガイド挿入口 前面)
LA-410UV-B4/LA-410UV-B5/LA-410UV-B3 (ライトガイド挿入口 背面)
紫外線照射強度(Typ.)※1 3,500mW/c㎡(at365nm,LA-410UV-4)
LA-410UV-4/LA-410UV-B4 放射波長 ※2 300-450nm
LA-410UV-5/LA-410UV-B5 放射波長 ※2 240-400nm
LA-410UV-3/LA-410UV-B3 放射波長 ※2 400-700nm
LA-410UV-4/LA-410UV-B4 ランプ形式 MX4040:200W水銀キセノンランプ
LA-410UV-5/LA-410UV-B5 ランプ形式 MX4040:200W水銀キセノンランプ
LA-410UV-3/LA-410UV-B3 ランプ形式 XE4030:150Wキセノンランプ
LA-410UV-4/LA-410UV-B4 ランプ寿命 保証寿命4,000H ※3
LA-410UV-5/LA-410UV-B5 ランプ寿命 保証寿命4,000H ※3
LA-410UV-3/LA-410UV-B3 ランプ寿命 保証寿命2,000H ※3
電源入力 AC100V-240V(自動切り換え)50/60Hz
消費電力 300VA以下
光量調整方式 ステッピングモータ駆動によるメッシュ絞り回転方式
使用温度/湿度 +5℃-+35℃/80%以下(ただし結露なし)
冷却方式 強制ファン冷却
シャッター マニュアル又はオート(外部信号、タイマー制御)
機能1(標準装置) 入力信号 ランプON/OFF
機能2(標準装置) シャッター開閉
機能3(標準装置) 制御タイマー動作外部信号F
機能4(標準装置) ランプON/OFF
機能5(標準装置) シャッター開信号
安全規格 CE
外形寸法 W142×H227×D311mm(突起部除く寸法)
重  量 約6.4kg
適合UV透過フィルター A9616シリーズ
※1.強度はファイバー結束径5mm、長さ1000mmで投光端より10mmの位置での中心紫外線強度。保証値ではありません。
※2.放射波長は参考値です。
※3.極端な断続点灯はランプ寿命を短くするので注意。

制御内容 正面
パネル
操作
通信用
コネクタ
(RS232C)
外部コントロール端子
(D-SUBコネクタ)
※1
主電源のON-OFF
ランプの点灯/消灯
シャッター駆動
開/閉
タイマーによる自動
開/閉※2
自動シャッター時間の設定
照射プログラム
(メモリーステップ)設定
光量調整(UP/DOWN)
ランプ点灯インジケータ ○(信号出力) ○(信号出力)
ランプ安定インジケータ ○(信号出力) ○(信号出力)
シャッターオープン
インジケータ
○(信号出力) ○(信号出力)
ランプ点灯時間積算計
オーバーヒートアラーム ○(信号出力) ○(信号出力)
ランプ点灯時間アラーム ○(信号出力) ○(信号出力)
省電力動作モードの切替※3
※1.10P端子台アダプタをオプションとして用意しています。
※2.メモリーステップのスタート/ストップにも該当します。
※3.装置内部のスイッチで切替出来ます。

技術資料

LA-410UV-4分光分布図

LA-410UV-5分光分布図

LA-410UV-3分光分布図

動作時間と紫外線出力強度(LA-410UV-4,-5)

紫外線強度分布

機能詳細

※2011年 ランプ変更に伴い、光源の型式が以下のように変更となっております。
旧型式:LA-410UV-1(搭載ランプ型式:MX4010)→現型式:LA-410UV-4(搭載ランプ型式:MX4040)
旧型式:LA-410UV-2(搭載ランプ型式:MX4020)→現型式:LA-410UV-5(搭載ランプ型式:MX4040)
