ルミナーエース用光ファイバーライトガイド

型式 / 型番：LG など

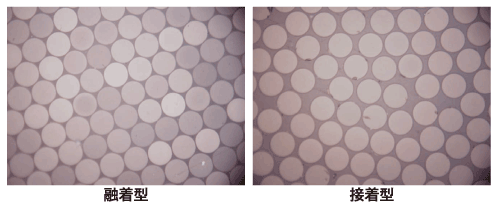

独自の製法で光ファイバーを束ねた導光用ライトガイド(バンドルファイバー)です。
ルミナーエース全機種に装着でき、用途に合わせて様々な形状をご用意しております。

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

可視光線の透過性に優れた光学ガラス素材のφ50μm径光ファイバーをバンドルした光ファイバーライトガイドです。耐熱、耐湿性に優れる一般的な可視光線用のライトガイドに最適です。

紫外線透過性に優れる石英素材の光ファイバーライトガイドです。紫外線透過用に開発された最高級石英ファイバーを用いており、紫外線光源の導光用途に最適です。

コア材に可視光線の透過性に優れた高純度ポリメチルメタクリレート樹脂を使用した光ファイバーライトガイドです。特に耐屈曲性に優れ、断線しにくい反面、耐熱性には難があります。

コア材に光透過性に優れた無毒な非可燃性液体を封入した光ファイバーライトガイドです。石英ガラスで封止してあり、多成分ガラス素材等に比べ、紫外線透過率に優れるため、紫外線透過用ライトガイドに使用されます。

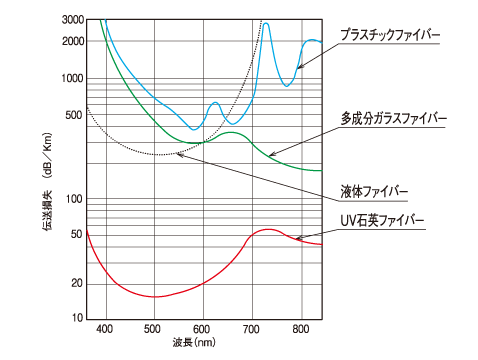

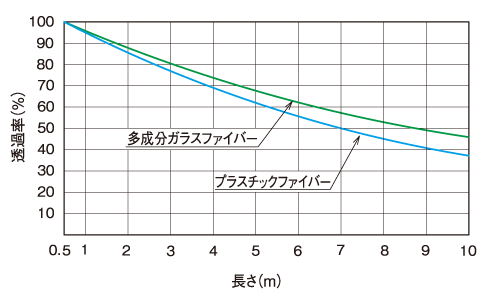

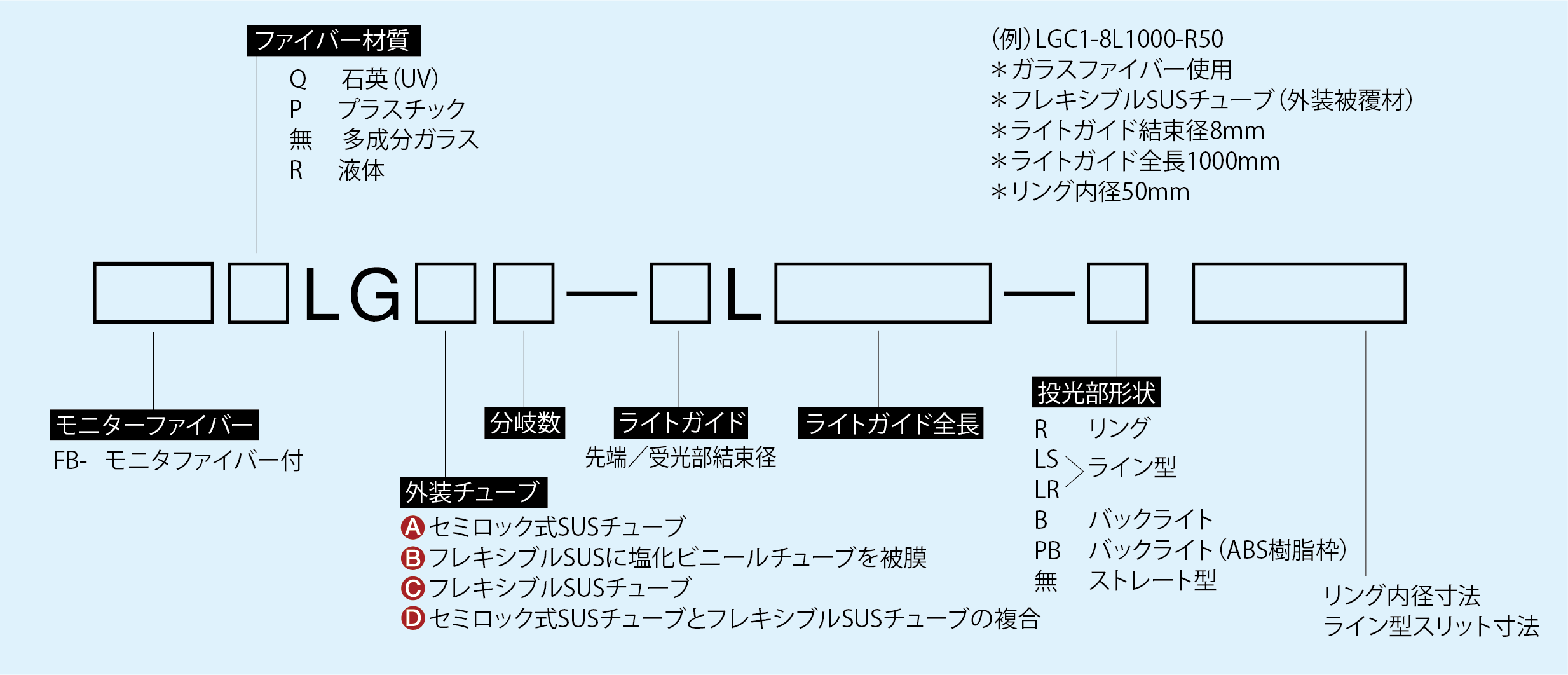

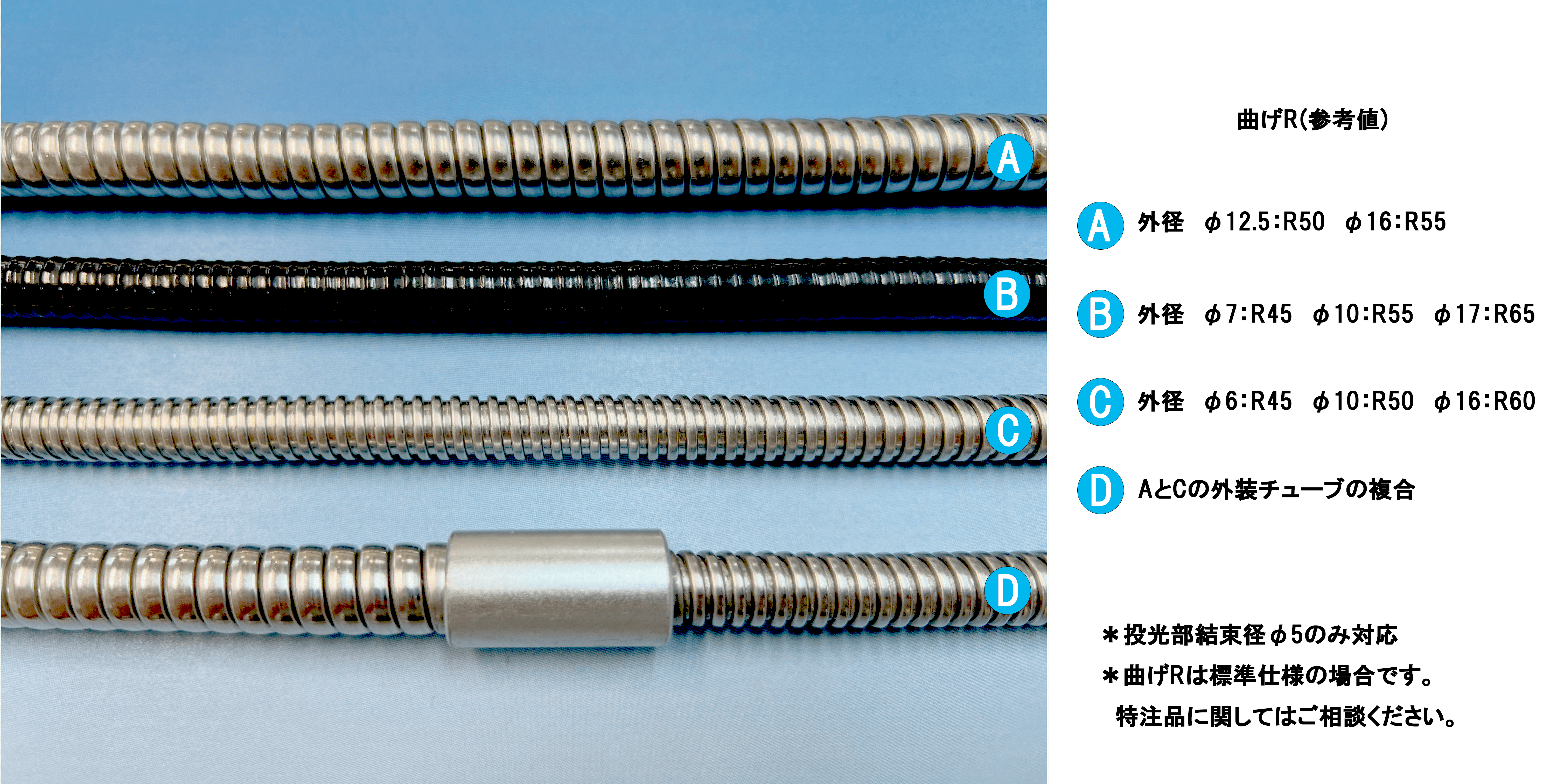

ライトガイドをご注文の際は、ファイバー材質、外装チューブ、分岐数、先端結束径、全長、投光形状の各組合せをお選びください。

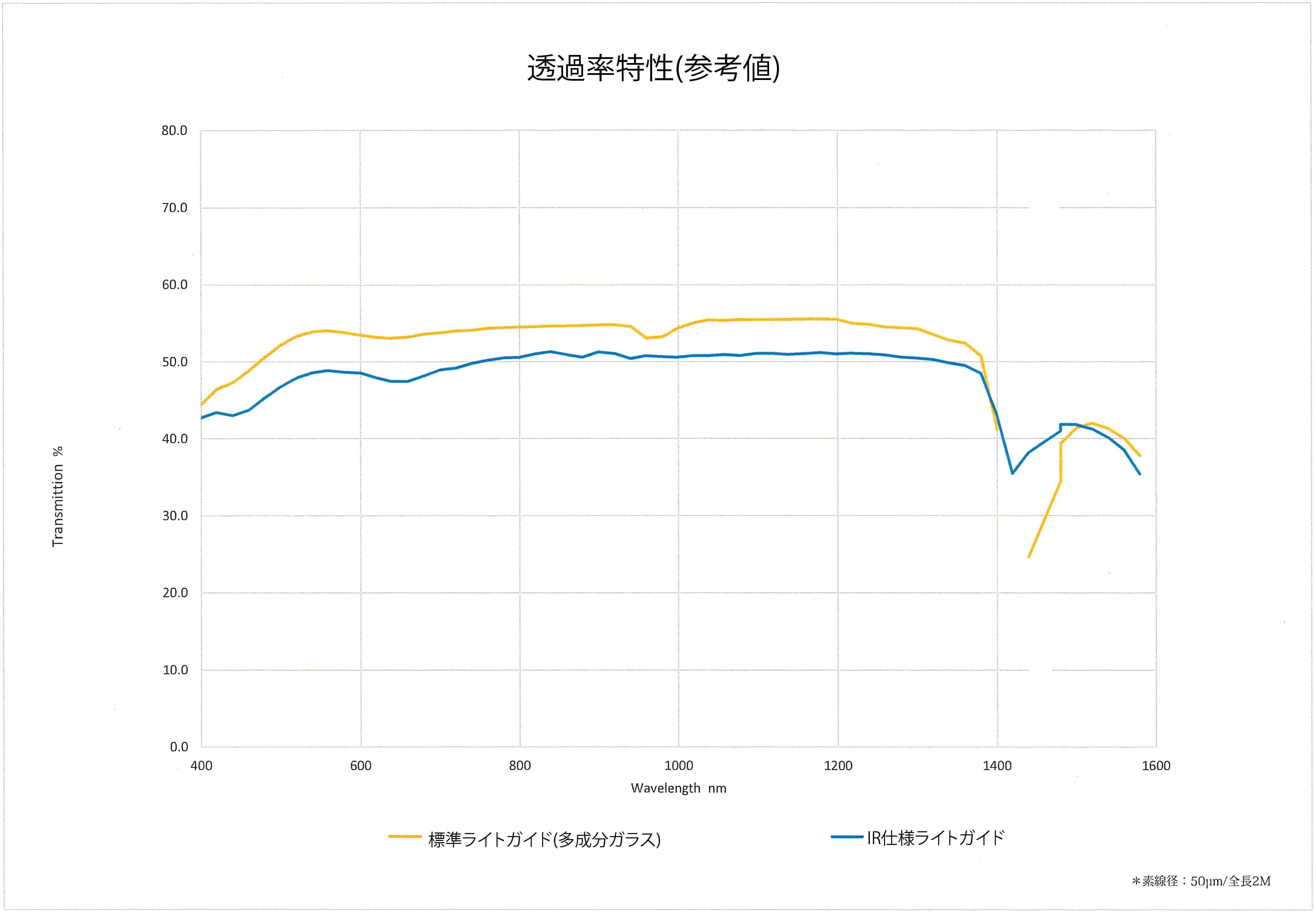

型式	LG	PLG	QLG	RLG
ファイバー素材	多成分ガラス	プラスチック	UV石英	液体
単繊維直径	50µm	250µm	200µm	5mm
コア材屈折率	1.62	1.49	純粋石英	透明液体
クラッド材屈折率	1.51	1.40	弗素添加石英	プラスチック樹脂
開口数(NA)	0.57	0.50	0.22	0.47
素線材耐熱温度^※	-30℃～+350℃	-40℃～+80℃	-20℃～+80℃	-15℃～+70℃
※素線の耐熱温度であり、ライトガイド本体の耐熱温度とは異なります。

※黒字は標準在庫品、青字は準標準品です。青字製品の納期についてはお問合せください。

セミロック分岐型シリーズ

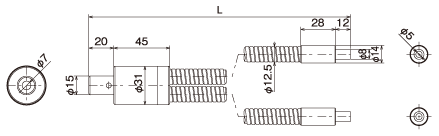

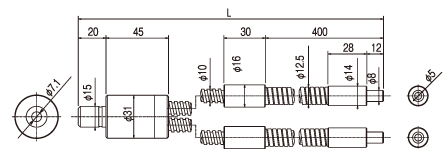

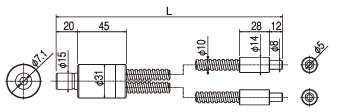

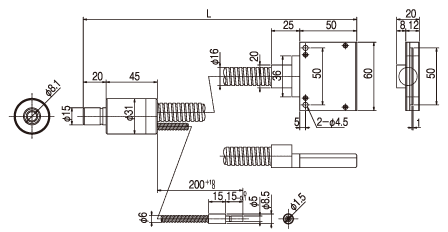

LGA1-5L500N, LGA1-5L1000N, PLGA1-5L500N PDF外観図ダウンロード DXF図面ダウンロード STEP3D図面ダウンロード ※3D図面は受光部・出射部他で構成されています。螺旋管は再現しておりません。

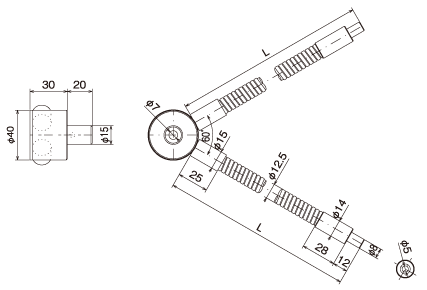

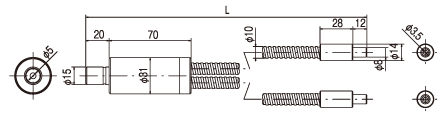

LGA2-5L500N, LGA2-5L1000N, PLGA2-5L500N PDF外観図ダウンロード DXF図面ダウンロード STEP3D図面ダウンロード ※3D図面は受光部・出射部他で構成されています。螺旋管は再現しておりません。

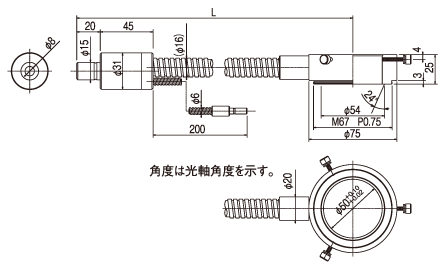

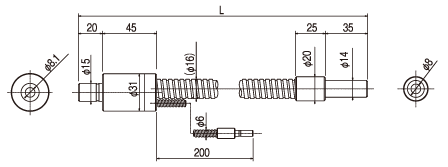

LGA2-5L500VN PDF外観図ダウンロード DXF図面ダウンロード STEP3D図面ダウンロード ※3D図面は受光部・出射部他で構成されています。螺旋管は再現しておりません。
LGA1-8L500N PDF外観図ダウンロード DXF図面ダウンロード STEP3D図面ダウンロード ※3D図面は受光部・出射部他で構成されています。螺旋管は再現しておりません。

セミロック分岐型シリーズ

LGA1-5L500N, LGA1-5L1000N, PLGA1-5L500N
