用途により高輝度なスポット光が必要な場合、効果的に照明を演出する場合など、用途に応じて選べる各種集光レンズを取り揃えております。
特長
集光レンズ：無

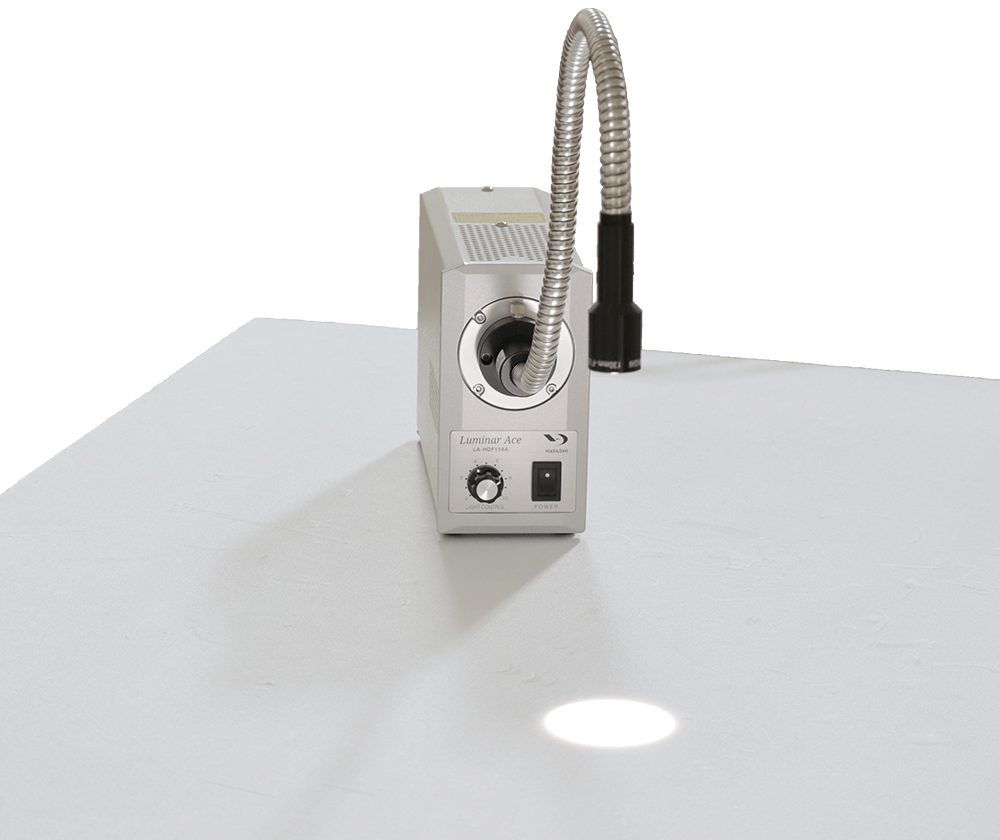

集光レンズ：有
HAYASHI-REPIC
ライトガイド用集光レンズ
型式 / 型番：SH-F8G など
ライトガイドに装着する集光レンズです。
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683

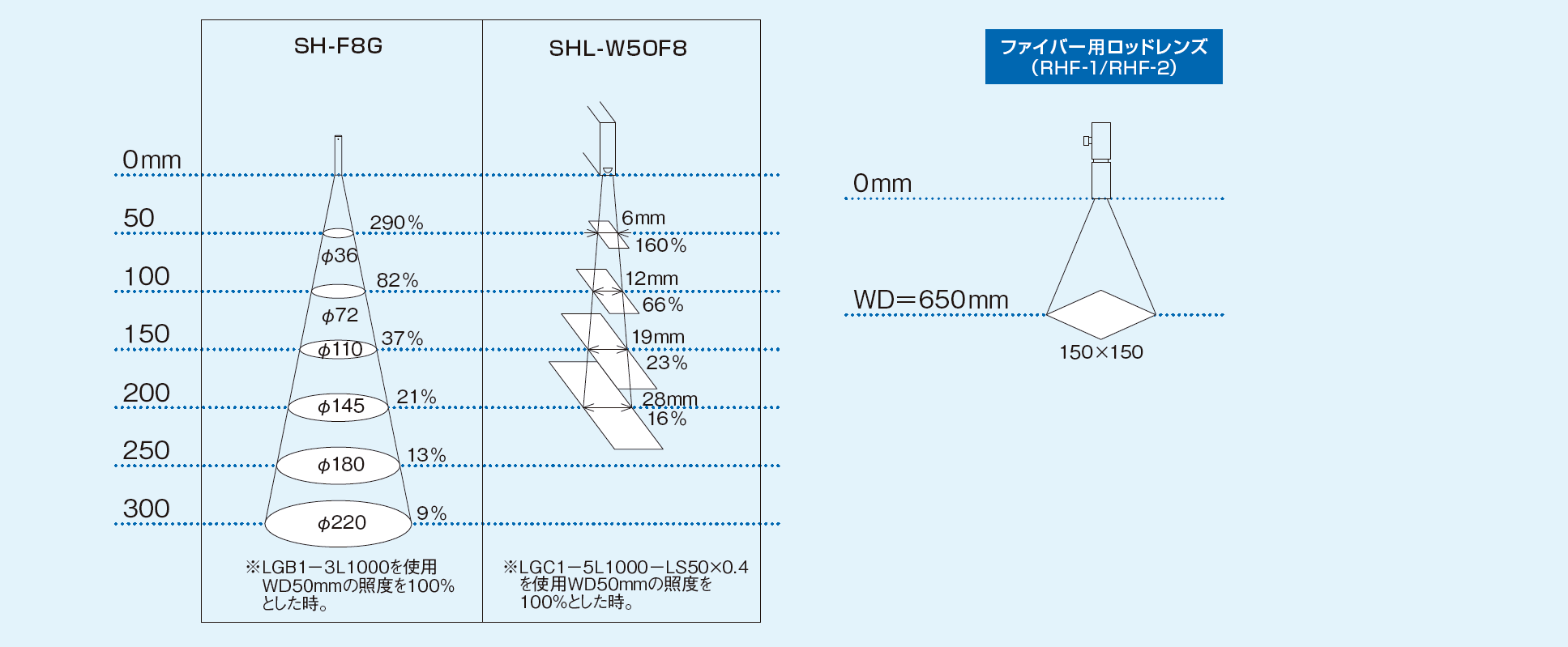

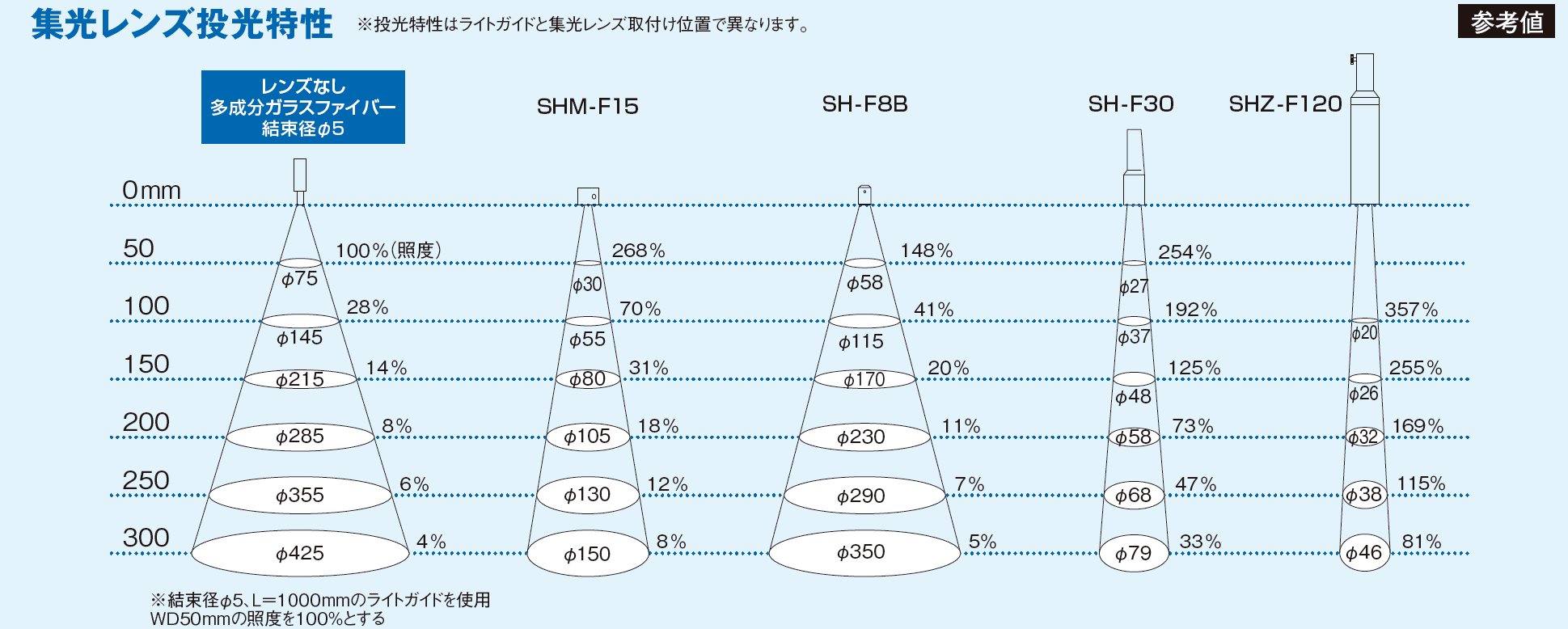

仕様・性能
集光レンズ
|
SH-F8G
小口径専用集光レンズ |
|
| 型式 | SH-F8G ※在庫限りで販売終了 |
|---|---|
| レンズ構成 | 1枚コートレンズ |
| 有効径 | φ6mm |
| 取付内径 | φ5mm（結束径φ3ライトガイド専用） |
| 外観図 |
図面データ（pdf） 図面データ（dxf） |
|
SH-F8B
小型集光レンズ |
|
| 型式 | SH-F8B |
|---|---|
| レンズ構成 | 1枚コートレンズ |
| 有効径 | φ7mm |
| 取付内径 | φ8mm（結束径φ5ライトガイド専用） |
| 外観図 |
図面データ（pdf） 図面データ（dxf） |
|
SH-F30
標準高集光レンズ |
|
| 型式 | SH-F30 ※在庫限りで販売終了 |
|---|---|
| レンズ構成 | 1枚コートレンズ |
| 有効径 | φ19mm/22.5mm |
| 取付内径 | φ14mm |
| 外観図 |
図面データ（pdf） 図面データ（dxf） |
|
SHZ-F120
高集光レンズ |
|
| 型式 | SHZ-F120 |
|---|---|
| レンズ構成 | 3群4枚コートレンズ |
| 有効径 | φ28.5mm/30.5mm |
| 取付内径 | φ14mm（結束径φ5ライトガイド専用） ※結束径φ8ライトガイドは受注生産品です。 |
| 外観図 |
図面データ（pdf） 図面データ（dxf） |
|
SHM-F15
直角投光レンズ |
|
| 型式 | SHM-F15 |
|---|---|
| レンズ構成 | 1枚＋平面ミラー |
| 有効径 | φ9.5mm |
| 取付内径 | φ8mm（結束径φ5ライトガイド専用） |
| 外観図 |
図面データ（pdf） 図面データ（dxf） |
|
SHL-W20F8（LS用）
ライン集光レンズ |
|
| 型式 | SHL-W20F8 |
|---|---|
| レンズ構成 | 1枚 シリンドリカルレンズ |
| 有効サイズ | 8mm×20mm |
| 取付サイズ | 12mm×30mm |
| 外観図 |
図面データ（pdf） 図面データ（dxf） |
|
SHL-W50F8（LS用）
ライン集光レンズ |
|
| 型式 | SHL-W50F8 SHLR-W50F8 |
|---|---|
| レンズ構成 | 1枚 シリンドリカルレンズ |
| 有効サイズ | 8mm×50mm |
| 取付サイズ | 12mm×60mm |
| 外観図 |
SHL-W50F8 図面データ（pdf）図面データ（dxf） SHLR-W50F8 図面データ（pdf）図面データ（dxf） |
|

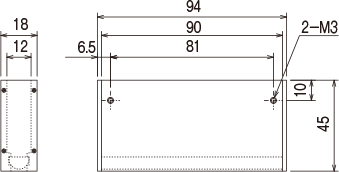

SHL-W80F8（LS用）
ライン集光レンズ |
|
| 型式 | SHL-W80F8 SHLR-W80F8 |
|---|---|
| レンズ構成 | 1枚 シリンドリカルレンズ |
| 有効サイズ | 8mm×80mm |
| 取付サイズ | 12mm×90mm |
| 外観図 |
SHL-W80F8 図面データ（pdf）図面データ（dxf） SHLR-W80F8 図面データ（pdf）図面データ（dxf） |
|
SHL-W120F8（LS用） ライン集光レンズ |
|
| 型式 | SHL-W120F8 SHLR-W120F8 |
|---|---|
| レンズ構成 | 1枚 シリンドリカルレンズ |
| 有効サイズ | 8mm×120mm |
| 取付サイズ | 12mm×130mm |
| 外観図 |
SHL-W120F8 図面データ（pdf）図面データ（dxf） SHLR-W120F8 図面データ（pdf）図面データ（dxf） |
|

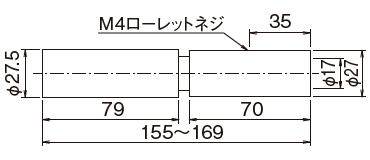

RHF-1
ロッドインテグレータレンズ |
|
| 型式 | RHF-1 |
|---|---|
| レンズ構成 | 1群 3枚+ロッドレンズ |
| 有効径 | φ22mm |
| 取付内径 | φ13mm / φ17mm （結束径φ10熱融着ライトガイド専用） |
| 外観図 |
図面データ（pdf） 図面データ（dxf） |
|

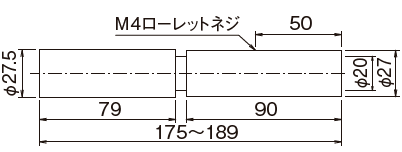

RHF-2
ロッドインテグレータレンズ |
|
| 型式 | RHF-2 |
|---|---|
| レンズ構成 | 1群 3枚+ロッドレンズ |
| 有効径 | φ22mm |
| 取付内径 | φ14mm / φ20mm （結束径φ8ライトガイド専用） |
| その他 | ※結束径φ5ライトガイド用互換アダプタもございます。 |
| 外観図 |
図面データ（pdf） 図面データ（dxf） |
