電源ユニット LP-2424

型式 / 型番:LP-2424RA5 / LP-2424RD5

高輝度ライン型LED照明装置の専用電源です。定電流点灯方式の採用によりLED照明部の発熱源である制限抵抗を取り去り光量UPを実現。

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

  • 1台で長さ200㎜-1,000㎜のライン型LED照明に対応
  • マスタースレーブ機能により複数台の同期操作が可能(LP-2424RD5はマスター使用のみ)
  • 各種保護回路を搭載 過熱保護、過電圧保護、過電流保護
  • 外部制御はアナログ(LP-2424RA5)とデジタル8bit(LP-2424RD5)の2機種御座います

用途

  • 画像処理用長尺ライン型LED光源
  • ハロゲン光源相当の光量を必要とする検査用照明

仕様・性能

型式 LP-2424RA5

LP-2424RD5

定格入力
電圧
AC100V-AC240V ±10%
定格入力
周波数
50/60Hz
定格消費
電力
120VA(max)
出力電圧 DC24V(max)
出力電流 DC4.4A(max)
冷却方式 強制FAN冷却
点灯方式 定電流点灯方式
光量調節 ・MANUAL(本体正面ボリューム) 光量調節範囲:0-100%
・REMOTE(本体背面外部制御) 光量調節範囲:0-100%
・FINE(LEDモジュール別微調整) 光量調節範囲:±10%
外部制御
機能
・光量調節(アナログDC0-5V)
・LED照明ユニットON/OFF
(応答速度:5msec typ.)
・同期制御
(光量調整、ON/OFF、過熱保護)
・光量調節(デジタル 8bit)
・LED照明ユニットON/OFF
(応答速度:5msec typ.)
・同期制御
(光量調整、ON/OFF、過熱保護)
同期制御 マスター/スレーブ

マスターのみ使用可能

保護機能 ・過電圧/過電流/過熱保護(電源ユニットに内蔵)
・LED照明過熱保護(温度センサー内蔵のLED照明ユニット使用時のみ)
環境条件 ・屋内使用(indoor use)
・高度:2000mまで(altitude up to 2000m)
・温度:0-+40℃
・湿度:20-80%RH
・過渡電圧カテゴリー:カテゴリーⅡ
・短時間一次電圧:1440V
・長時間一次電圧:490V
・汚染度:2
・結露、水漏れ、湿気を含んだ埃、切削粉、オイルミスト、腐食性ガス、
有機溶剤 無きこと
外形寸法 120mm(W)×155mm(H)×265mm(D) (突起部除く)
重量 約3.0kg

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

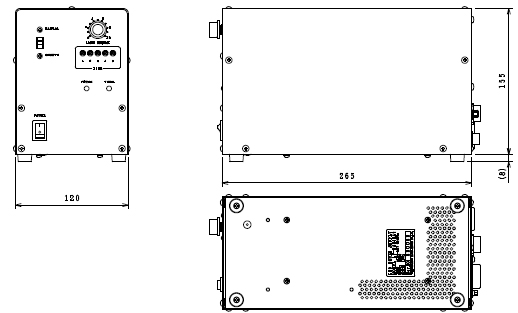

LP-2424RA5外観図

LP-2424RD5外観図

照明-電源 接続ケーブル

Unit:[mm] ※外観図詳細寸法はお問い合わせください。
