HAYASHI REPIC

HAYASHI-REPIC

バックライトタイプ<薄型導光板式>(定電流)

型式 / 型番：HDB60S / HDB100S / HDB225S

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

定電流制御方式バックライトタイプLED照明

  • 薄型の導光板を用いる事で、厚みを抑え、均一な拡散光を照射できます
  • 透過が必要なワークに対して有効です
  • 薄型で設置場所の省スペースに貢献します

用途

  • ワーク・シルエット検査
  • 透明フィルム等の汚れ検査
  • リードフレームの外観検査
  • 液晶文字検査

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

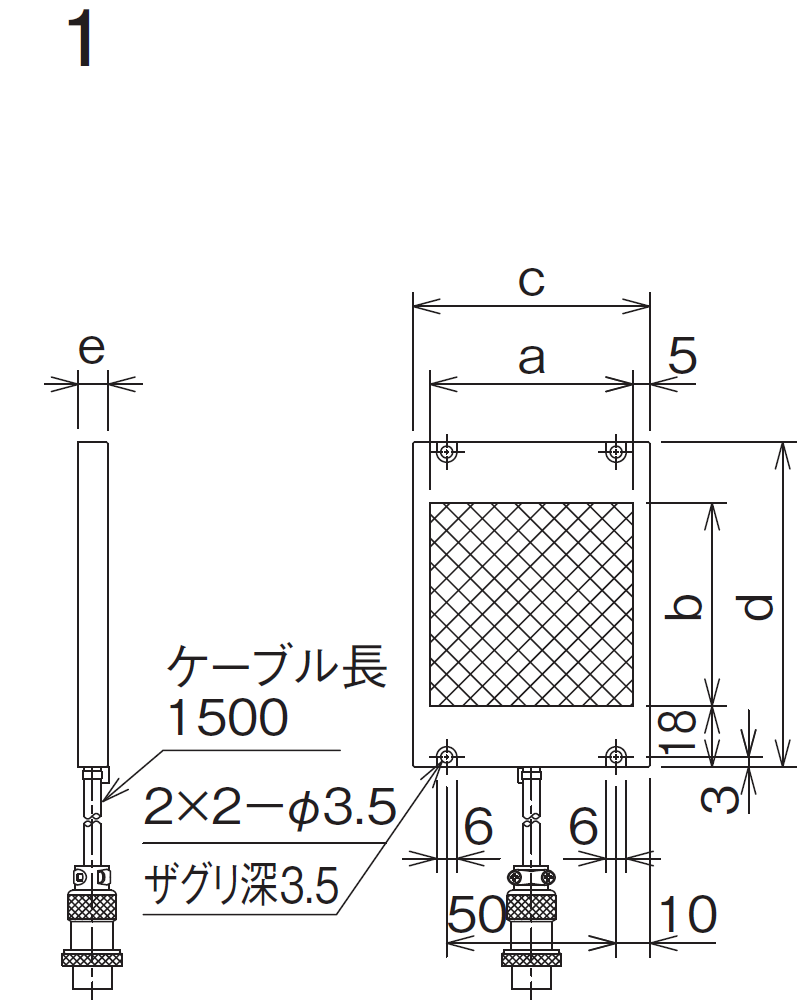

外観図1

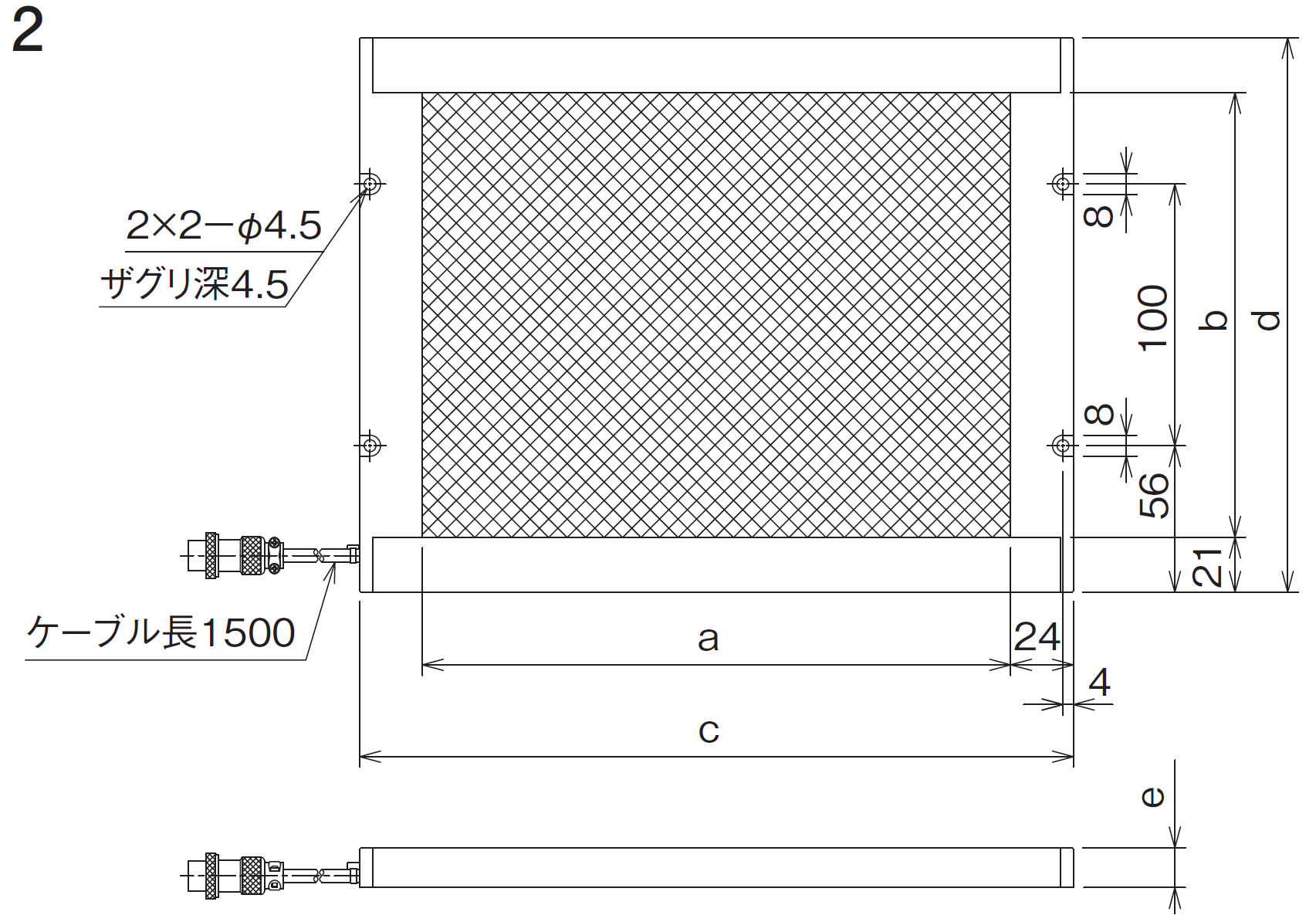

外観図2

仕様

型式 発光色 寸法(mm) 外観図
a b c d e
HDB60×30SR 赤 60 30 70 53 8.7 1
HDB60×30SG 緑 60 30 70 53 8.7 1
HDB60×30SB 青 60 30 70 53 8.7 1
HDB60×30SW 白 60 30 70 53 8.7 1
HDB60×60SR 赤 60 60 70 96 8.7 1
HDB60×60SG 緑 60 60 70 96 8.7 1
HDB60×60SB 青 60 60 70 96 8.7 1
HDB60×60SW 白 60 60 70 96 8.7 1
HDB100×50SR 赤 100 50 110 86 8.7 1
HDB100×50SG 緑 100 50 110 86 8.7 1
HDB100×50SB 青 100 50 110 86 8.7 1
HDB100×50SW 白 100 50 110 86 8.7 1
HDB100×100SR 赤 100 100 110 136 8.7 1
HDB100×100SG 緑 100 100 110 136 8.7 1
HDB100×100SB 青 100 100 110 136 8.7 1
HDB100×100SW 白 100 100 110 136 8.7 1
HDB225×170SR 赤 225 170 273 212 25.2 2
HDB225×170SG 緑 225 170 273 212 25.2 2
HDB225×170SB 青 225 170 273 212 25.2 2
HDB225×170SW 白 225 170 273 212 25.2 2

対応電源

特長

  • 入力電力（ワールドワイド）AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10％
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA～800mA
光量可変範囲 0％～100％
使用温度/湿度 0℃～40℃ / 20％～80％RH(ただし結露なし)
屋内使用　高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能		 ①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
　外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
