ドームタイプ(定電流)

型式 / 型番:HDDV26 / HDC11 / HDC16

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

  • ドーム形状による全方向からの照射により、ワークに影を作りません。
  • 平面、曲面、様々な形状のワークに有効です。

用途

  • 光沢のある金属等の文字検査
  • 曲面部分の文字検査
  • 凹凸表面の文字検査

仕様

型式 発光色 外観図

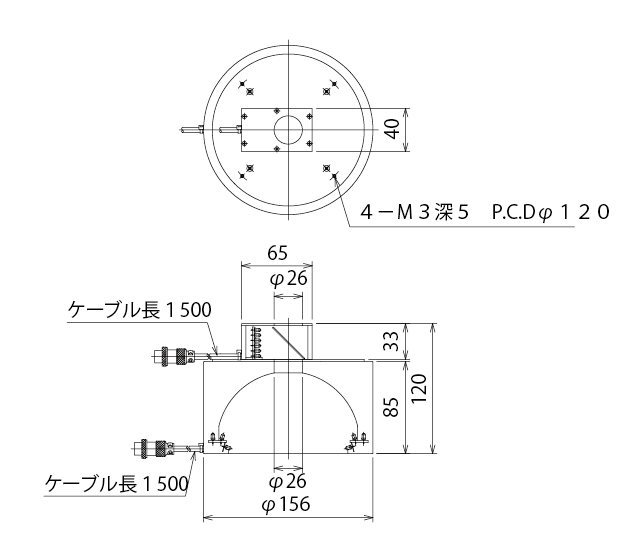

HDDV26R 1
HDDV26G 1
HDDV26B 1
HDDV26W 1

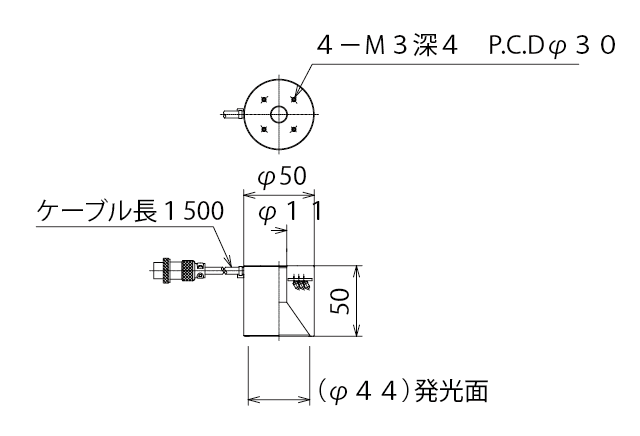

HDC11R 2
HDC11G 2
HDC11B 2
HDC11W 2

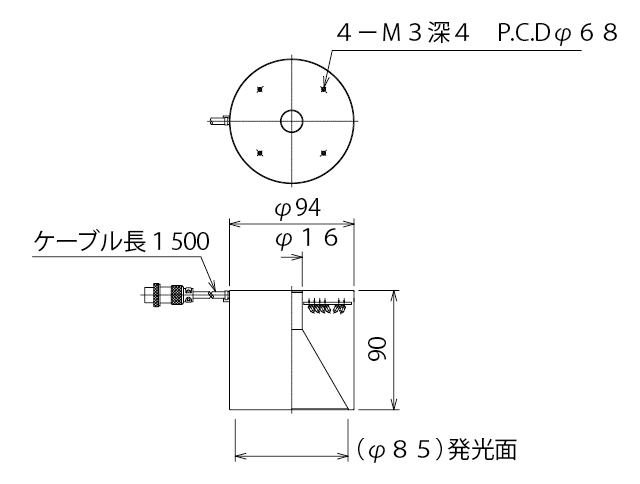

HDC16R 3
HDC16G 3
HDC16B 3
HDC16W 3

対応電源

特長

  • 入力電力(ワールドワイド)AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10%
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA~800mA
光量可変範囲 0%~100%
使用温度/湿度 0℃~40℃ / 20%~80%RH(ただし結露なし)
屋内使用 高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能
①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
 外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
