リングタイプ直射式ハイアングル(定電流)

型式 / 型番：HDR20H / HDR28H / HDR35H / HDR50H / HDR60H

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

在庫限りで販売終了です。詳細はお問い合わせください。
24T連絡-003_LED電源LP-3024生産終了のお知らせ

特長

  • 赤、緑、青、白色
  • リング内径φ20、φ28、φ35、φ50、φ60
  • フレキシブル基板にLEDを配置し、角度を付ける事で中心照度を高めました

用途

  • IC捺印検査
  • 基板上部品の検査
  • プラスティック容器検査

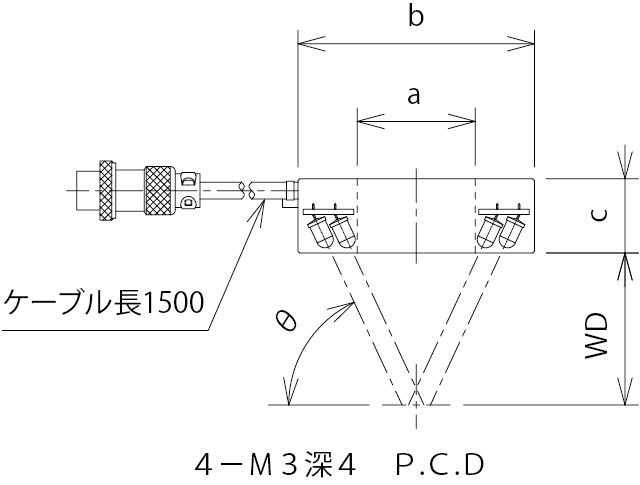

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

外観図

仕様

型式 発光色 WD
(mm)		 寸法(mm) 取付穴 角度
θ
a b c タップ寸法 P.C.D
HDR20HR 赤 27 φ20 φ42 18 4-M3深4 28 65°
HDR20HG 緑 27 φ20 φ42 18 4-M3深4 28 65°
HDR20HB 青 27 φ20 φ42 18 4-M3深4 28 65°
HDR20HW 白 27 φ20 φ42 18 4-M3深4 28 65°
HDR28HR 赤 35 φ28 φ50 18 4-M3深4 40 65°
HDR28HG 緑 35 φ28 φ50 18 4-M3深4 40 65°
HDR28HB 青 35 φ28 φ50 18 4-M3深4 40 65°
HDR28HW 白 35 φ28 φ50 18 4-M3深4 40 65°
HDR35HR 赤 45 φ35 φ70 22 4-M3深4 50 65°
HDR35HG 緑 45 φ35 φ70 22 4-M3深4 50 65°
HDR35HB 青 45 φ35 φ70 22 4-M3深4 50 65°
HDR35HW 白 45 φ35 φ70 22 4-M3深4 50 65°
HDR50HR 赤 63 φ50 φ85 22 4-M3深4 60 65°
HDR50HG 緑 63 φ50 φ85 22 4-M3深4 60 65°
HDR50HB 青 63 φ50 φ85 22 4-M3深4 60 65°
HDR50HW 白 63 φ50 φ85 22 4-M3深4 60 65°
HDR60HR 赤 75 φ60 φ95 22 4-M3深4 70 65°
HDR60HG 緑 75 φ60 φ95 22 4-M3深4 70 65°
HDR60HB 青 75 φ60 φ95 22 4-M3深4 70 65°
HDR60HW 白 75 φ60 φ95 22 4-M3深4 70 65°

対応電源

特長

  • 入力電力（ワールドワイド）AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

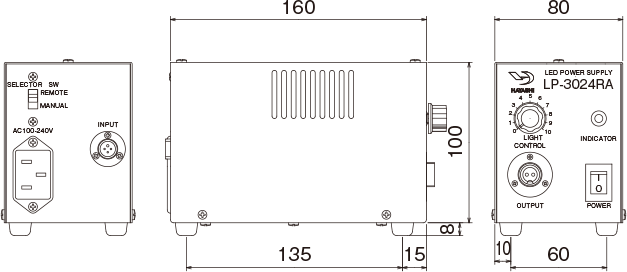

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10％
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA～800mA
光量可変範囲 0％～100％
使用温度/湿度 0℃～40℃ / 20％～80％RH(ただし結露なし)
屋内使用　高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能		 ①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
　外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
