リングタイプ間接式フラット(定電流)

型式 / 型番：HDR80KF / HDR120KF

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

定電流点灯制御方式リングタイプ＜HDRシリーズ＞

  • 赤、緑、青、白色 ワークに合わせて発光色を選べます。
  • リング内径φ80、φ120
  • 間接光を用いる事でワークに対して均一な明るさを出力する事ができます
  • 広範囲のワークに対して均一に照射する事ができます
  • 反射率の高いワークに対して有効です

用途

  • ガラス鏡面等のキズ検査
  • 凸凹エンボス等のキズ・汚れ検査
  • ウエハー外観検査
  • 基板光の部品検査

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

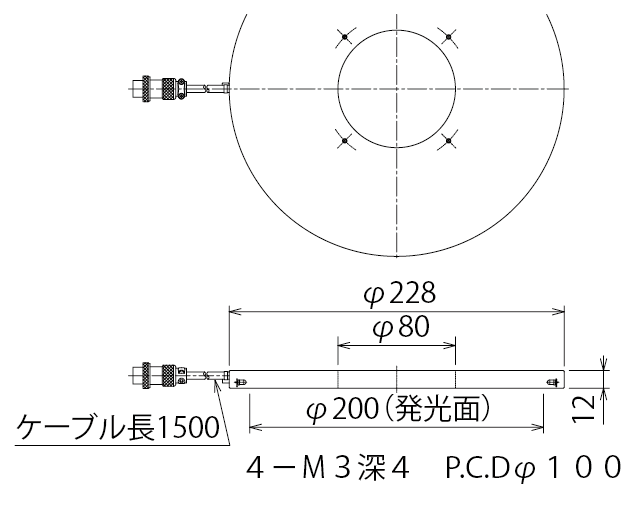

HDR80KF外観図

HDR120KF外観図

仕様

型式 発光色 寸法(mm) 取付穴
a b c d タップ寸法 P.C.D
HDR80KFR 赤 φ80 φ228 12 φ200 4-M3深4 100
HDR80KFG 緑 φ80 φ228 12 φ200 4-M3深4 100
HDR80KFB 青 φ80 φ228 12 φ200 4-M3深4 100
HDR80KFW 白 φ80 φ228 12 φ200 4-M3深4 100
HDR120KFR 赤 φ120 φ268 12 φ240 4-M3深4 150
HDR120KFG 緑 φ120 φ268 12 φ240 4-M3深4 150
HDR120KFB 青 φ120 φ268 12 φ240 4-M3深4 150
HDR120KFW 白 φ120 φ268 12 φ240 4-M3深4 150

対応電源

特長

  • 入力電力（ワールドワイド）AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10％
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA～800mA
光量可変範囲 0％～100％
使用温度/湿度 0℃～40℃ / 20％～80％RH(ただし結露なし)
屋内使用　高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能		 ①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
　外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
