HAYASHI REPIC

HAYASHI-REPIC

リングタイプ間接式ローアングル(定電流)

型式 / 型番：HDR73KL / HDR113KL / HDR153KL

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

定電流点灯制御方式リングタイプ＜HDRシリーズ＞

  • 赤、緑、青、白色
  • リング内径φ73、φ113、φ153
  • 間接光を用いる事でワークに対して均一な明るさを出力する事ができます
  • ローアングルから照射する事で表面のキズをクッキリと浮かび上がらせます
  • ハレーションを起こしやすいワークに対して有効です

用途

  • BGAの検査
  • プラスチックキャップの側面検査
  • ウエハー外観検査
  • ICパッケージの文字検査
  • 透明体の文字検査(フィルム・文字検査)

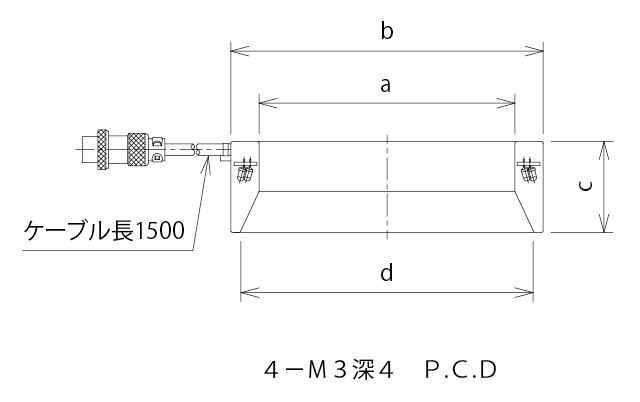

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

外観図

仕様

型式 発光色 寸法(mm) 取付穴
a b c d タップ寸法 P.C.D
HDR73KLR 赤 φ73 φ98 40 φ89 4-M3深4 84
HDR73KLG 緑 φ73 φ98 40 φ89 4-M3深4 84
HDR73KLB 青 φ73 φ98 40 φ89 4-M3深4 84
HDR73KLW 白 φ73 φ98 40 φ89 4-M3深4 84
HDR113KLR 赤 φ113 φ138 40 φ129 4-M3深4 120
HDR113KLG 緑 φ113 φ138 40 φ129 4-M3深4 120
HDR113KLB 青 φ113 φ138 40 φ129 4-M3深4 120
HDR113KLW 白 φ113 φ138 40 φ129 4-M3深4 120
HDR153KLR 赤 φ153 φ178 40 φ169 4-M3深4 164
HDR153KLG 緑 φ153 φ178 40 φ169 4-M3深4 164
HDR153KLB 青 φ153 φ178 40 φ169 4-M3深4 164
HDR153KLW 白 φ153 φ178 40 φ169 4-M3深4 164

対応電源

特長

  • 入力電力（ワールドワイド）AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10％
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA～800mA
光量可変範囲 0％～100％
使用温度/湿度 0℃～40℃ / 20％～80％RH(ただし結露なし)
屋内使用　高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能		 ①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
　外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
