定電流点灯方式スクエアタイプLED照明<HDSシリーズ>

  • 4方向の照射角度を自由に変えられ、幅広いワークに対応します

用途

  • 電子部品の形状認識
  • 液晶文字検査
  • QFP・SOPの検査
  • 二次元コード読み取り

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

1

2

3

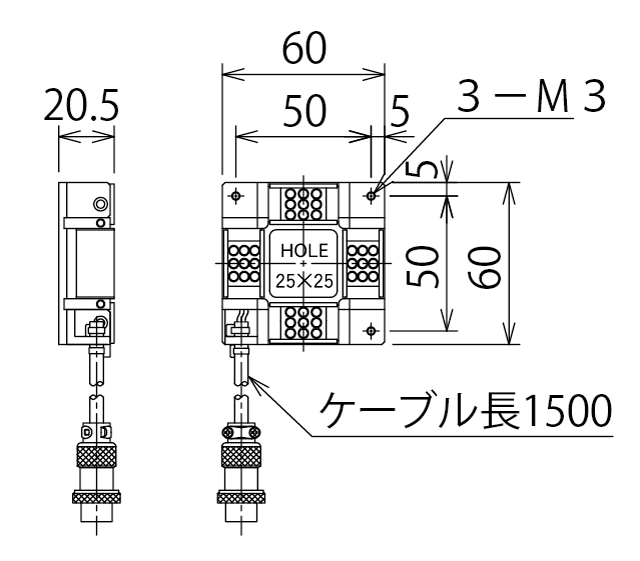

HDS25 外観図

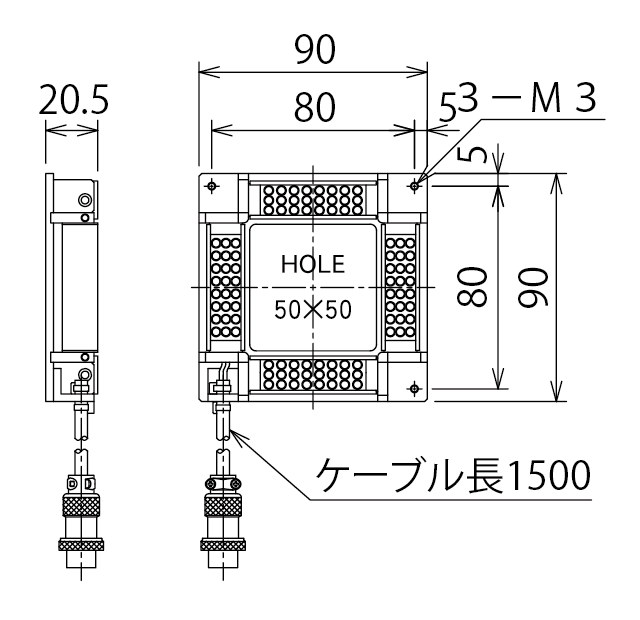

HDS50 外観図

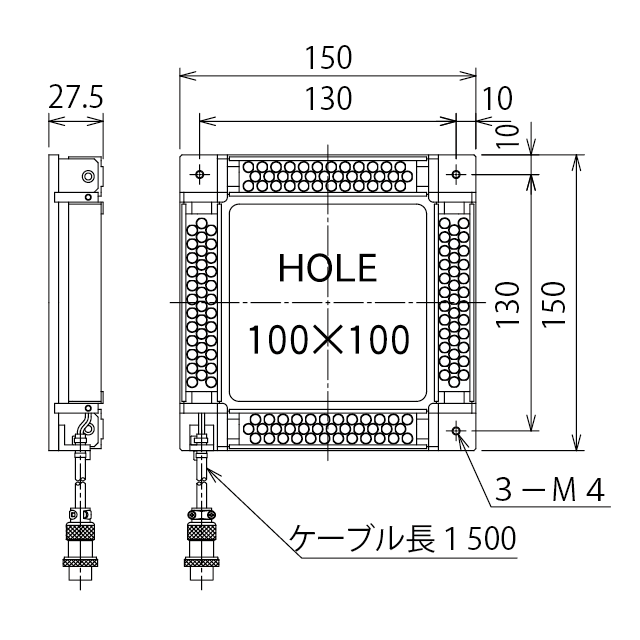

HDS100 外観図

仕様

型式 発光色 外観図
HDS25R 1
HDS25G 1
HDS25B 1
HDS25W 1
HDS50R 2
HDS50G 2
HDS50B 2
HDS50W 2
HDS100R 3
HDS100G 3
HDS100B 3
HDS100W 3

対応電源

特長

  • 入力電力(ワールドワイド)AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10%
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA~800mA
光量可変範囲 0%~100%
使用温度/湿度 0℃~40℃ / 20%~80%RH(ただし結露なし)
屋内使用 高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能
①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
 外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
