ラインタイプ(定電流)

型式 / 型番：HDL56x24 / HDL80x24 / HDL104x24 / HDL128x24 / HDL152x24

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

定電流点灯制御方式ラインタイプLED照明＜HDLシリーズ＞

  • ライン型LED照明は両端を軸に角度を、長さを自由に設定できます
  • ワークに対して最適な角度をユーザで決められるので、幅広い用途に使用できます

用途

  • 液晶文字検査
  • ラベル検査
  • コネクター等の検査
  • フィルム・紙の検査

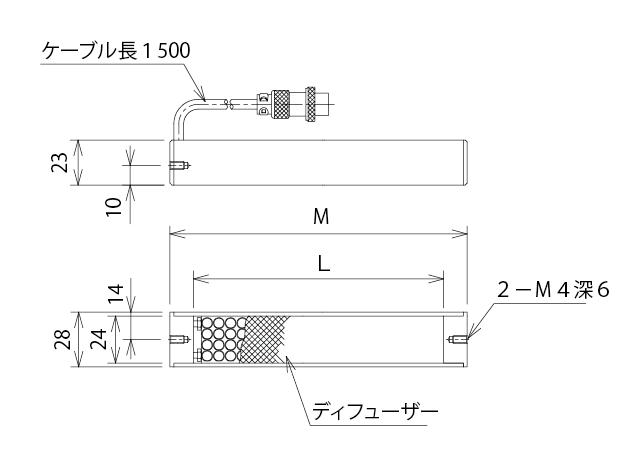

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

外観図

仕様

型式 発光色 寸法(mm) LED使用数
L M
HDL56×24R 赤 56 80 32
HDL56×24G 緑 56 80 32
HDL56×24B 青 56 80 32
HDL56×24W 白 56 80 32
HDL80×24R 赤 80 104 48
HDL80×24G 緑 80 104 48
HDL80×24B 青 80 104 48
HDL80×24W 白 80 104 48
HDL104×24R 赤 104 128 64
HDL104×24G 緑 104 128 64
HDL104×24B 青 104 128 64
HDL104×24W 白 104 128 64
HDL128×24R 赤 128 152 80
HDL128×24G 緑 128 152 80
HDL128×24B 青 128 152 80
HDL128×24W 白 128 152 80
HDL152×24R 赤 152 176 96
HDL152×24G 緑 152 176 96
HDL152×24B 青 152 176 96
HDL152×24W 白 152 176 96

対応電源

特長

  • 入力電力（ワールドワイド）AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10％
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA～800mA
光量可変範囲 0％～100％
使用温度/湿度 0℃～40℃ / 20％～80％RH(ただし結露なし)
屋内使用　高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能		 ①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
　外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
