ミニスポット照明

型式 / 型番：HHVA,HHSL

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 小型かつ軽量なため様々な環境にて設置可能な小型スポット照明

用途

  • ロボットアームへの取り付け
  • 小型かつ軽量、ハイパワーが求められる環境

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

HHVA

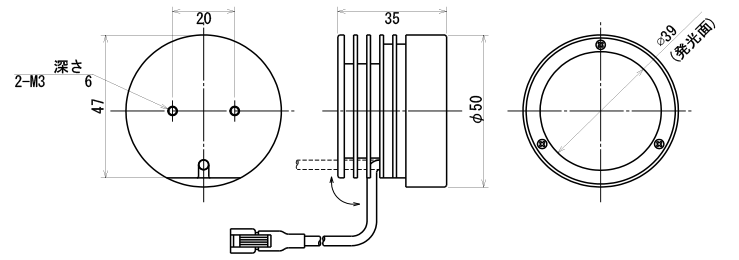

HHSL

仕様

HHVAシリーズ

型式 発光色 入力電流 寸法 (mm) 外観図(pdf)
図面データ(dxf)
発光径 外形寸法
HHVA-SP30L-R 赤 700mA φ19 φ30×30 1
外観図
図面データ（dxf）
HHVA-SP30L-G 緑 700mA φ19 φ30×30
HHVA-SP30L-B 青 700mA φ19 φ30×30
HHVA-SP30L-W 白 700mA φ19 φ30×30
HHVA-SP30S-R 赤 700mA φ19 φ30×30
HHVA-SP30S-G 緑 700mA φ19 φ30×30
HHVA-SP30S-B 青 700mA φ19 φ30×30
HHVA-SP30S-W 白 700mA φ19 φ30×30

※LEDのピーク波長の個体差により同一製品でも色合いにバラつきが生じる事があります。

HHSLシリーズ

型式 発光色 消費電力(W) 電源電圧 寸法 (mm) 外観図(pdf)
発光部 外形寸法
HHSL-SP50L-R 赤 7 12V φ39 φ50×35 2
外観図
図面データ（dxf）
HHSL-SP50L-G 緑 7 12V φ39 φ50×35
HHSL-SP50L-B 青 7 12V φ39 φ50×35
HHSL-SP50L-W 白 7 12V φ39 φ50×35
HHSL-SP50S-R 赤 7 12V φ39 φ50×35
HHSL-SP50S-G 緑 7 12V φ39 φ50×35
HHSL-SP50S-B 青 7 12V φ39 φ50×35
HHSL-SP50S-W 白 7 12V φ39 φ50×35

※LEDのピーク波長の個体差により同一製品でも色合いにバラつきが生じる事があります。
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

対応電源

HHVAシリーズ

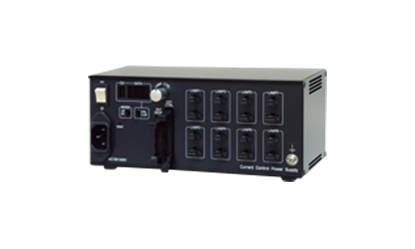

小型定電流コントローラー 小型ローカルコントローラー マルチ出力LED調光電源
HLC-700M2-VI HLC-24-700 LPWI-12128シリーズ

※電源の定格内の照明を接続してご使用ください。

HHSLシリーズ

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

HHVAシリーズ

固定配線用 可動用
H-CB-S□-HV3W H-CB-S□R-C02
準備中 準備中

※□にはケーブル長が入ります。
※電圧降下対策ケーブルも御座います。

HHSLシリーズ

固定配線用 可動用
H-CB-S□ H-CB-S□R-C02

※□にはケーブル長が入ります。
※電圧降下対策ケーブルも御座います。
