同軸スポット照明

型式 / 型番：HDMSI-8 / HDMUI-8A

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 先端径φ8mmの同軸スポット照明
  • ハイパワーLEDを採用した高輝度モデル

用途

  • テレセントリックレンズの同軸照明
  • 打痕・光沢面の検査
  • 精密部品アライメント

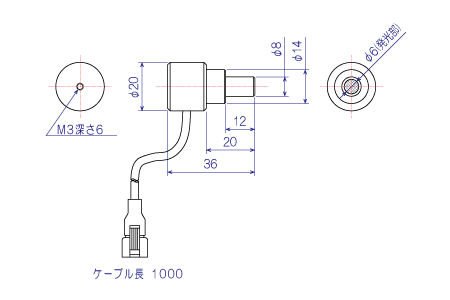

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

1

2

仕様

形式
□：カラーコード		 発光色
（カラーコード）		 対応電源 外観図 寸法 (mm) 対応
抵抗ボックス
（※1）		 抵抗ボックス
接続時
消費電力（W）
発光面積 先端形状
HDMSI-8□-B R・Y HLC-350M2-VI,
HLC-24-350,
HRC-24-350,
LPWI-12128シリーズ,
TKG-3058-4500
※最大許容電流値：350mA 		1 φ6 φ8×12 HRBOX-27R 4.5
G・B・W HRBOX-24R 4.5
HDMUI-8A□-3-E R・Y HLC-700M2-VI,
HLC-24-700, HRC-24-700,
LPWI-12128シリーズ,
TKG-3058-4600
※最大許容電流値：700mA 		2 HRBOX3W-15R 9.0
G・B・W HRBOX3W-12R 9.0

※□には発光色（カラーコード）が入ります。R：赤、Y：黄、G：緑、B：青、W：白
※この製品は定電流仕様です。専用電源と合わせてご利用ください。
※対応電源のTKG-3058-4500,4600は低照度コントロール機能付きLP-0805AAの改造品です。
※この製品をPWM電源でご使用になる場合は、抵抗ボックスが必要です。
