生産終了

HAYASHI-REPIC

外部制御機能付パルス調光電源LPWP-DGBシリーズ

型式 / 型番：LPWP-DGB

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

推奨代替機はコチラ！

生産終了品です。後継機についてはお問い合わせください。

特長

充実のラインナップ(全54機種)
豊富に選べる外部制御方式
DINレール取付対応
出力電圧(12V、24V)選択可能
入力電圧AC100V～240V対応

外観図

Unit:[mm]　※外部制御用コネクタは製品により異なります。詳細はお問い合わせください。

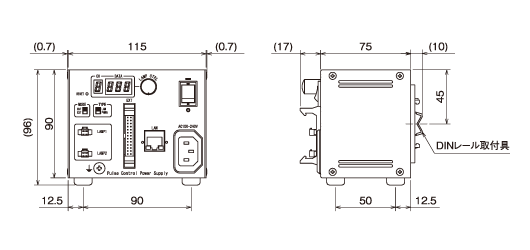

1　(LPWP-DGB30RTPPI2)

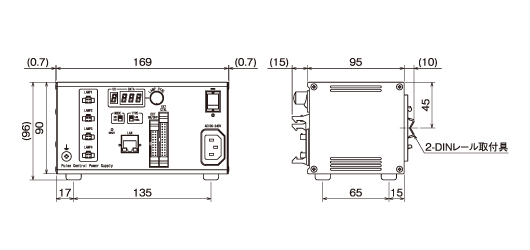

2　(LPWP-DGB30RTPPI4)

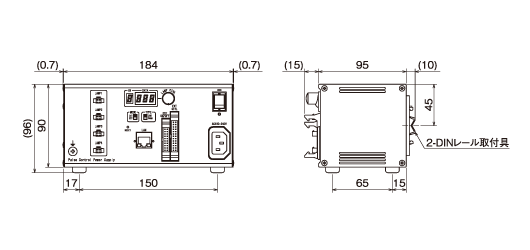

3　(LPWP-DGB50RTPPI4)

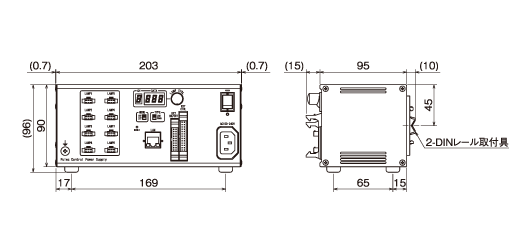

4　(LPWP-DGB100RTPPI8)

仕様

型式		LPWP-DGB30R■□	LPWP-DGB50R■□	LPWP-DGB100R■□
電力容量		30W	50W	100W
出力数		2CH／4CH／8CH　から選択^※1
定格入力電圧		AC100V-AC240V
定格入力周波数		50/60Hz
出力電圧		DC12V／DC24V　から選択^※2
調光方式		PWM制御方式
外部制御機能^※3	共通	LED照明ユニットON/OFF機能
	TPPI	2方式よりスイッチ切替　(TCP/IPプロトコル／ 8bitパラレル通信)
	S2PI	2方式よりスイッチ切替　(シリアル通信 RS-232C ／ 8bitパラレル通信)
	S4VI	2方式よりスイッチ切替　(シリアル通信 RS-485 ／アナログDC0-5V)
保護機能		過電流保護ファン異常信号出力
使用温度／湿度		0～40℃／20～70% RH (結露無きこと)
※1.□には出力数が入ります。注文時に型式をご指定ください。(2=2CH、4=4CH、8=8CH) ※2.DC24V仕様は製品型式末尾に”-24″がつきます。 ※3.■には外部制御方式が入ります。注文時に型式をご選択ください。(TPPI、S2PI、S4VI) 例) 出力電圧:24V、電源容量:100W、外部制御I/F:シリアル通信(RS-485)／アナログDC0-5V切替、出力数:4CH の場合製品型式:LPWP-DGB100RS4VI4-24 出力電圧:12V、電源容量:30W、外部制御I/F:TCP/IPプロトコル／8bitパラレル通信切替、出力数:8CH の場合製品型式:LPWP-DGB30RTPPI8

通信プロトコル	TCP/IP	通信プロトコル	RS-232C、RS-485
適合規格	IEEE802.3(10BASE-T) IEEE802.3u(100BASE-T)	ボーレート	19200bps
伝送速度	10Mbps(10BASE-T) 100Mbps(100BASE-T)	データ数	8bit
接続ポート数	4ポート	パリティビット	偶数パリティ
機能	Auto MDI/MDIX Auto Negotiation	ストップビット	1bit

	LPWP-DGB30R■	LPWP-DGB30R■-24
LPWP-DGB〇RTPPI□	LPWP-DGB30RTPPI2 外観図図面データ（dxf）	LPWP-DGB30RTPPI2-24 外観図図面データ（dxf）
	LPWP-DGB30RTPPI4 外観図図面データ（dxf）	LPWP-DGB30RTPPI4-24 外観図図面データ（dxf）
	LPWP-DGB30RTPPI8 外観図図面データ（dxf）	LPWP-DGB30RTPPI8-24 外観図図面データ（dxf）
LPWP-DGB〇RS2PI□	LPWP-DGB30RS2PI2 外観図図面データ（dxf）	LPWP-DGB30RS2PI2-24 外観図図面データ（dxf）
	LPWP-DGB30RS2PI4 外観図図面データ（dxf）	LPWP-DGB30RS2PI4-24 外観図図面データ（dxf）
	-	LPWP-DGB30RS2PI8-24 外観図図面データ（dxf）
LPWP-DGB〇RS4VI□	LPWP-DGB30RS4VI2 外観図図面データ（dxf）	LPWP-DGB30RS4VI2-24 外観図図面データ（dxf）
	LPWP-DGB30RS4VI4 外観図図面データ（dxf）	LPWP-DGB30RS4VI4-24 外観図図面データ（dxf）
	-	LPWP-DGB30RS4VI8-24 外観図図面データ（dxf）

	LPWP-DGB50R■	LPWP-DGB50R■-24
LPWP-DGB〇RTPPI□	LPWP-DGB50RTPPI2 外観図図面データ（dxf）	LPWP-DGB50RTPPI2-24 外観図図面データ（dxf）
	LPWP-DGB50RTPPI4 外観図図面データ（dxf）	LPWP-DGB50RTPPI4-24 外観図図面データ（dxf）
	LPWP-DGB50RTPPI8 外観図図面データ（dxf）	-
LPWP-DGB〇RS2PI□	LPWP-DGB50RS2PI2 外観図図面データ（dxf）	LPWP-DGB50RS2PI2-24 外観図図面データ（dxf）
	LPWP-DGB50RS2PI4 外観図図面データ（dxf）	LPWP-DGB50RS2PI4-24 外観図図面データ（dxf）
	LPWP-DGB50RS2PI8 外観図図面データ（dxf）	-
LPWP-DGB〇RS4VI□	LPWP-DGB50RS4VI2 外観図図面データ（dxf）	LPWP-DGB50RS4VI2-24 外観図図面データ（dxf）
	LPWP-DGB50RS4VI4 外観図図面データ（dxf）	LPWP-DGB50RS4VI4-24 外観図図面データ（dxf）
	LPWP-DGB50RS4VI8 外観図図面データ（dxf）	-

	LPWP-DGB100R■	LPWP-DGB100R■-24
LPWP-DGB〇RTPPI□	LPWP-DGB100RTPPI2 外観図図面データ（dxf）	LPWP-DGB100RTPPI2-24 外観図図面データ（dxf）
	LPWP-DGB100RTPPI4 外観図図面データ（dxf）	LPWP-DGB100RTPPI4-24 外観図図面データ（dxf）
	LPWP-DGB100RTPPI8 外観図図面データ（dxf）	LPWP-DGB100RTPPI8-24 外観図図面データ（dxf）
LPWP-DGB〇RS2PI□	LPWP-DGB100RS2PI2 外観図図面データ（dxf）	LPWP-DGB100RS2PI2-24 外観図図面データ（dxf）
	LPWP-DGB100RS2PI4 外観図図面データ（dxf）	LPWP-DGB100RS2PI4-24 外観図図面データ（dxf）
	LPWP-DGB100RS2PI8 外観図図面データ（dxf）	LPWP-DGB100RS2PI8-24 外観図図面データ（dxf）
LPWP-DGB〇RS4VI□	LPWP-DGB100RS4VI2 外観図図面データ（dxf）	LPWP-DGB100RS4VI2-24 外観図図面データ（dxf）
	LPWP-DGB100RS4VI4 外観図図面データ（dxf）	LPWP-DGB100RS4VI4-24 外観図図面データ（dxf）
	LPWP-DGB100RS4VI8 外観図図面データ（dxf）	LPWP-DGB100RS4VI8-24 外観図図面データ（dxf）
