幅広面照明

型式 / 型番：HDBA-FD

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 大型ワークの検査に最適
  • 最長発光長2400mmに対応

用途

  • 大型ワークの透過検査
  • 蛍光灯バックライトの置換

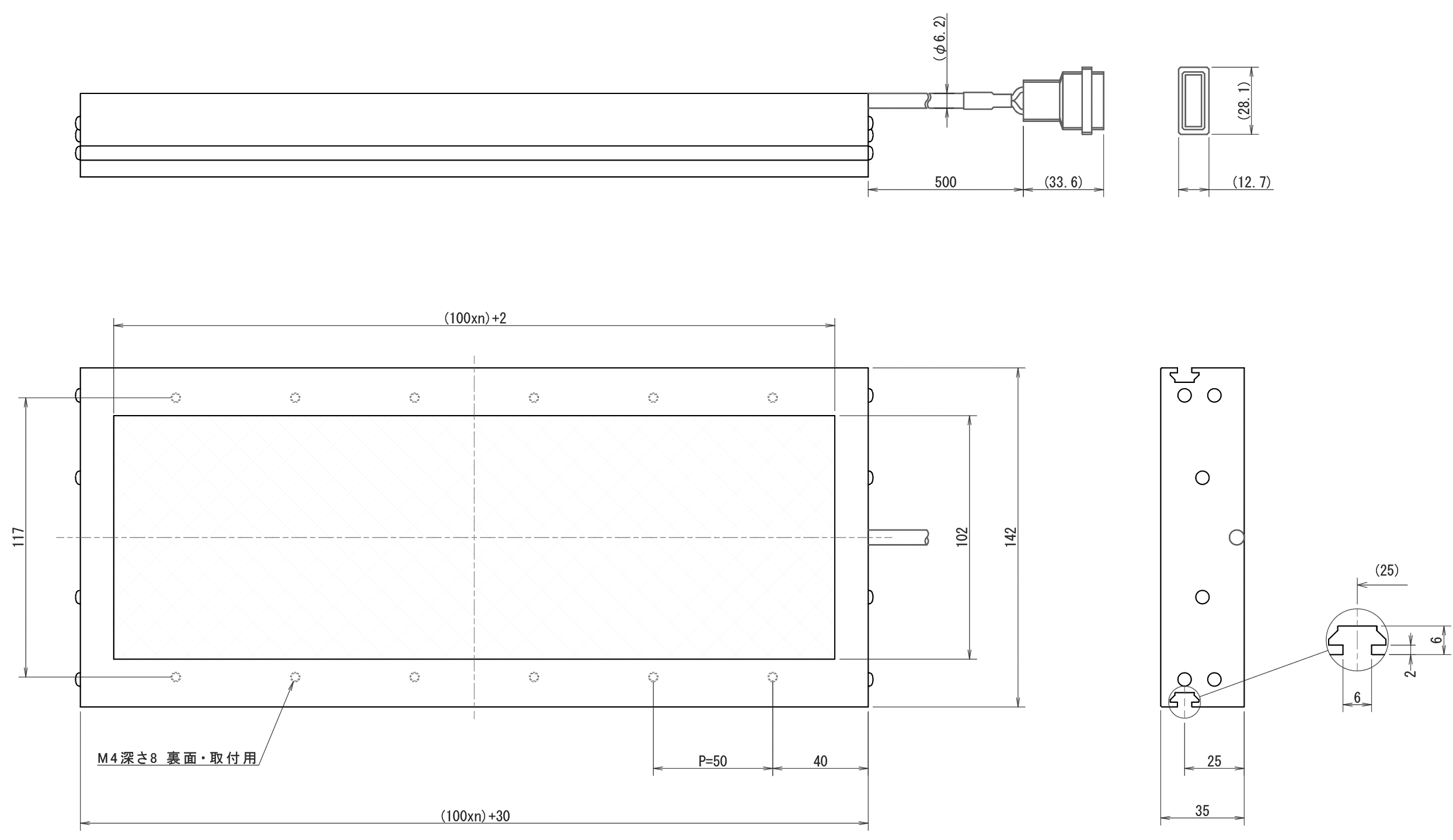

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 消費電力(W) 電源電圧 適合電源 外形寸法(n) 外観図
HDBA-FD100R R 15 48V LPWV-48シリーズ 1 外観図
図面データ（dxf）
HDBA-FD100B B 16.5
HDBA-FD100W W
HDBA-FD200R R 30 48V LPWV-48シリーズ 2
HDBA-FD200B B 33
HDBA-FD200W W
HDBA-FD300R R 45 48V LPWV-48シリーズ 3
HDBA-FD300B B 49.5
HDBA-FD300W W
HDBA-FD400R R 60 48V LPWV-48シリーズ 4
HDBA-FD400B B 66
HDBA-FD400W W
HDBA-FD500R R 75 48V LPWV-48シリーズ 5
HDBA-FD500B B 82.5
HDBA-FD500W W
HDBA-FD600R R 90 48V LPWV-48シリーズ 6
HDBA-FD600B B 99
HDBA-FD600W W
HDBA-FD700R R 105 48V LPWV-48シリーズ 7
HDBA-FD700B B 115.5
HDBA-FD700W W
HDBA-FD800R R 120 48V LPWV-48シリーズ 8
HDBA-FD800B B 132
HDBA-FD800W W
HDBA-FD900R R 135 48V LPWV-48シリーズ 9
HDBA-FD900B B 148.5
HDBA-FD900W W
HDBA-FD1000R R 150 48V LPWV-48シリーズ 10
HDBA-FD1000B B 165
HDBA-FD1000W W
HDBA-FD1100R R 165 48V LPWV-48シリーズ 11
HDBA-FD1100B B 181.5
HDBA-FD1100W W
HDBA-FD1200R R 180 48V LPWV-48シリーズ 12
HDBA-FD1200B B 198
HDBA-FD1200W W
HDBA-FD1300R R 195 48V LPWV-48シリーズ 13
HDBA-FD1300B B 214.5
HDBA-FD1300W W
HDBA-FD1400R R 210 48V LPWV-48シリーズ 14
HDBA-FD1400B B 231
HDBA-FD1400W W
HDBA-FD1500R R 225 48V LPWV-48シリーズ 15
HDBA-FD1500B B 247.5
HDBA-FD1500W W
HDBA-FD1600R R 240 48V LPWV-48シリーズ 16
HDBA-FD1600B B 264
HDBA-FD1600W W
HDBA-FD1700R R 255 48V LPWV-48シリーズ 17
HDBA-FD1700B B 280.5
HDBA-FD1700W W
HDBA-FD1800R R 270 48V LPWV-48シリーズ 18
HDBA-FD1800B B 297
HDBA-FD1800W W
HDBA-FD1900R R 285 48V LPWV-48シリーズ 19
HDBA-FD1900B B 313.5
HDBA-FD1900W W
HDBA-FD2000R R 300 48V LPWV-48シリーズ 20
HDBA-FD2000B B 330
HDBA-FD2000W W
HDBA-FD2100R R 315 48V LPWV-48シリーズ 21
HDBA-FD2100B B 346.5
HDBA-FD2100W W
HDBA-FD2200R R 330 48V LPWV-48シリーズ 22
HDBA-FD2200B B 363
HDBA-FD2200W W
HDBA-FD2300R R 345 48V LPWV-48シリーズ 23
HDBA-FD2300B B 379.5
HDBA-FD2300W W
HDBA-FD2400R R 360 48V LPWV-48シリーズ 24
HDBA-FD2400B B 396
HDBA-FD2400W W

※ 電源と接続するには別途延長ケーブルが必要となります。
ケーブル型式：H-CB-S■-DNEL
■にはケーブル長(m)が入ります。(■=1,2,3,5,7,10)

照明-48V電源接続ケーブル

型式 長さ 外観図
H-CB-S1-DNEL 1m 準備中
H-CB-S2-DNEL 2m
H-CB-S3-DNEL 3m
H-CB-S5-DNEL 5m
H-CB-S7-DNEL 7m
H-CB-S10-DNEL 10m
