PWM高輝度バックライトタイプ

型式 / 型番：HHM

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 高効率チップLEDを採用した高輝度モデル
  • 低価格・高出力・軽量を実現
  • 透過照明に最適
  • 標準タイプに加え狭角配光タイプ(末尾-V)もラインナップ

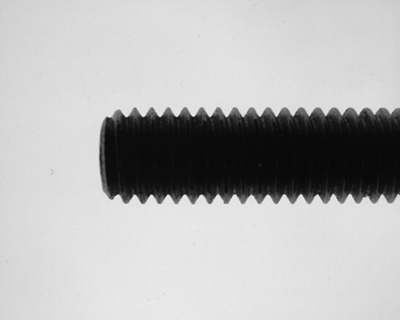

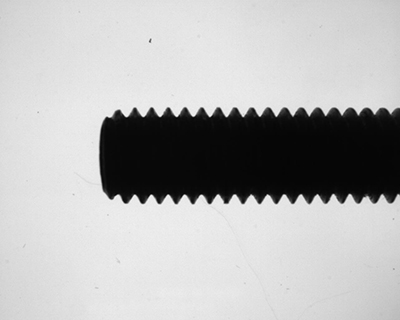

エッジ検出の比較画像

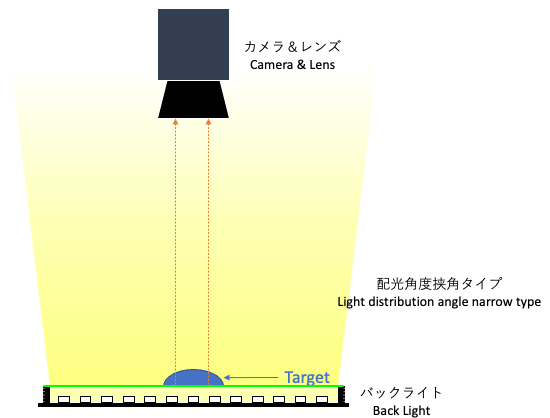

狭角配光タイプは光の回り込みを抑えることができ、エッジの検出に適しています。

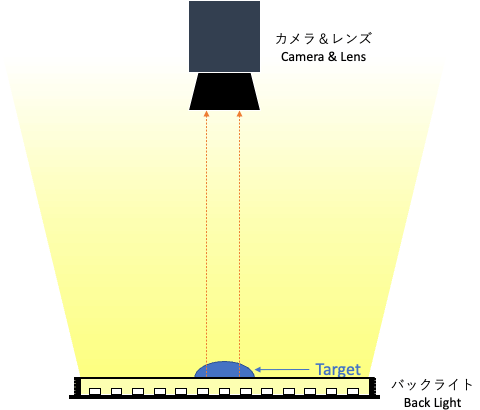

標準タイプ

狭角配光タイプ

用途

  • LCDパネルのデータコードの読み取り
  • コネクタのピンピッチ計測
  • フィルム・ガラスの透過検査
  • ビニール製品の破れ・文字検査

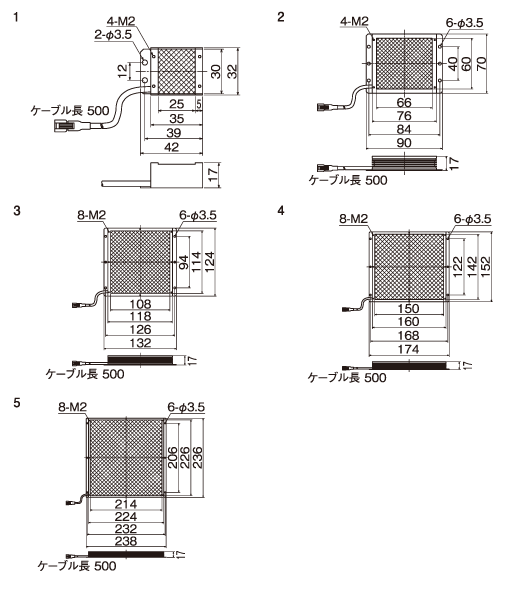

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

形式 発光色 消費
電力(W)		 電源電圧 最大電圧
設定値		 外観図 PDF
DXF
HHMA-25/30R R 2.3 12V DE 1 外観図（pdf）
図面データ（dxf）
HHMA-25/30R-V
HHMA-25/30B B 2.7 A0
HHMA-25/30B-V
HHMA-25/30W W 2.8 B8
HHMA-25/30W-V
HHMA-30/66R R 4.5 12V FF - 外観図（pdf）
図面データ（dxf）
HHMA-30/66R-V
HHMA-30/66B B 5 E8
HHMA-30/66B-V
HHMA-30/66W W 5.5 FF
HHMA-30/66W-V
HHMA-66/60R R 7.5 12V FF 2 外観図（pdf）
図面データ（dxf）
HHMA-66/60R-V
HHMA-66/60B B 8 FF
HHMA-66/60B-V
HHMA-66/60W W 9 FF
HHMA-66/60W-V
HHMA-108/60R R 10 12V FF - 外観図（pdf）
図面データ（dxf）
HHMA-108/60R-V
HHMA-108/60B B 11 FF
HHMA-108/60B-V
HHMA-108/60W W 12 FF
HHMA-108/60W-V
HHMA-108/114R R 15 12V FF 3 外観図（pdf）
図面データ（dxf）
HHMA-108/114R-V
HHMA-108/114B B 17 FF
HHMA-108/114B-V
HHMA-108/114W W 18 FF
HHMA-108/114W-V
HHMA-150/114R R 18 12V FF - 外観図（pdf）
図面データ（dxf）
HHMA-150/114R-V
HHMA-150/114B B 21 F5
HHMA-150/114B-V
HHMA-150/114W W 23 E0
HHMA-150/114W-V
HHMA-150/142R R 22 12V FF 4 外観図（pdf）
図面データ（dxf）
HHMA-150/142R-V
HHMA-150/142B B 24 DB
HHMA-150/142B-V
HHMA-150/142W W 27 CA
HHMA-150/142W-V
HHMA-214/142R R 26 12V FF - 外観図（pdf）
図面データ（dxf）
HHMA-214/142R-V
HHMA-214/142B B 28 C4
HHMA-214/142B-V
HHMA-214/142W W 30 B5
HHMA-214/142W-V
HHMA-214/226R-24 R 39 24V※1 - 5 外観図（pdf）
図面データ（dxf）
HHMA-214/226R-V-24
HHMA-214/226B-24 B 44 -
HHMA-214/226B-V-24
HHMA-214/226W-24 W 48 -
HHMA-214/226W-V-24
※発光色（カラーコード） R：赤、W：白、B：青
※型式末尾に“-24″の付く製品は24V仕様です。24V出力電源をお使いください。
※1 24V仕様のみのラインナップです。

赤外線　ラインナップ

形式 発光色 消費
電力(W)		 電源電圧 最大電圧
設定値		 外観図 PDF
DXF
HHM-25/30IR-850 850nm 2 12V E3 1 外観図（pdf）
図面データ（dxf）
HHM-25/30IR-850-V
HHM-25/30IR-950 950nm
HHM-25/30IR-950-V
HHM-66/60IR-850 850nm 7.5 12V FF 2 外観図（pdf）
図面データ（dxf）
HHM-66/60IR-850-V
HHM-66/60IR-950 950nm
HHM-66/60IR-950-V
HHM-108/114IR-850 850nm 14.7 12V FF 3 外観図（pdf）
図面データ（dxf）
HHM-108/114IR-850-V
HHM-108/114IR-950 950nm
HHM-108/114IR-950-V
HHM-150/142IR-850 850nm 24 12V E5 4 外観図（pdf）
図面データ（dxf）
HHM-150/142IR-850-V
HHM-150/142IR-950 950nm EF
HHM-150/142IR-950-V
HHM-214/226IR-850-24 850nm 47 24V - 5 外観図（pdf）
図面データ（dxf）
HHM-214/226IR-850-V-24
HHM-214/226IR-950-24 950nm
HHM-214/226IR-950-V-24
※発光色（カラーコード） IR-850：850nm、IR-950：950nm
※型式末尾に“-24″の付く製品は24V仕様です。24V出力電源をお使いください。
※1 24V仕様のみのラインナップです。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

※ 電圧降下対策ケーブルも御座います。

型式 長さ 対応電圧 外観図
H-CB-S1 1m 12V PDF / DXF
準備中
H-CB-S2 2m
H-CB-S3 3m
H-CB-S4 4m
H-CB-S5 5m
H-CB-S1-24 1m 24V PDF / DXF
準備中
H-CB-S2-24 2m
H-CB-S3-24 3m
H-CB-S4-24 4m
H-CB-S5-24 5m

可動用延長ケーブル

※ 電圧降下対策ケーブルも御座います。

型式 長さ 対応電圧 外観図
H-CB-S1R-C02 1m 12V PDF / DXF
準備中
H-CB-S2R-C02 2m
H-CB-S3R-C02 3m
H-CB-S4R-C02 4m
H-CB-S5R-C02 5m
H-CB-S1R-24-C02 1m 24V PDF / DXF
準備中
H-CB-S2R-24-C02 2m
H-CB-S3R-24-C02 3m
H-CB-S4R-24-C02 4m
H-CB-S5R-24-C02 5m
