PWM幅広ラインタイプ - 発光面幅40mm -

型式 / 型番：HDBA-HM

発光面40mm、照射角140°で幅広い照射エリアを実現
高均一仕様はバックライトとしても使用可能
照射対象に対し、手前と奥の輝度ムラが出にくいのも特長です
高輝度仕様と高均一仕様の2種類からお選びいただけます

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 高輝度仕様と高均一仕様の2種類をラインナップ
  • 高均一仕様はバックライトとしても使用可能かつ、照射対象に対し、手前と奥の輝度ムラが出にくいのも特長
  • 広角照射で蛍光灯の置換にも最適
  • 発光幅は100～2,000mmまで対応、100mm 単位で選べる長さ

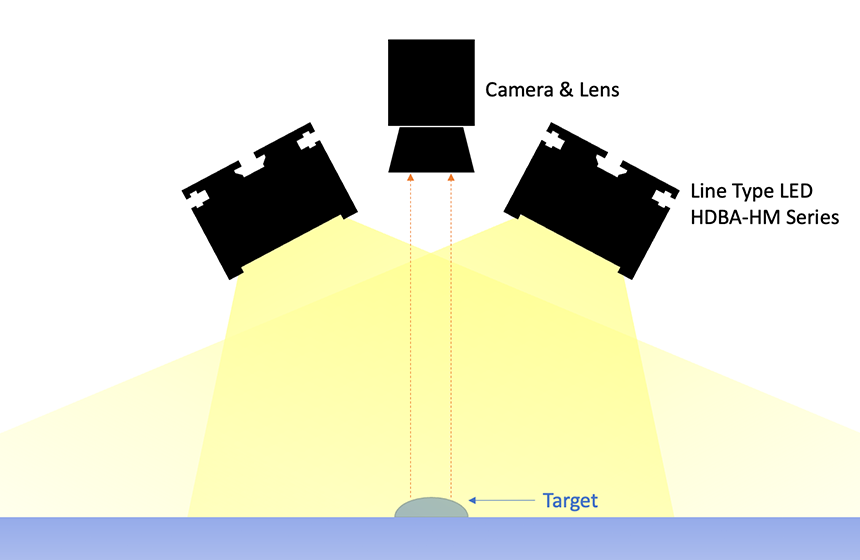

用途

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 発光仕様 消費電力(W) 電源電圧 発光面長さ 寸法n(mm) 外観図(pdf)
図面データ(dxf)
HDBA-HM100R-24 赤 高輝度 10 DC24V 100 1 外観図
図面データ（dxf）
HDBA-HM100R-S-24 赤 高均一 10 DC24V 100 1
HDBA-HM100B-24 青 高輝度 10 DC24V 100 1
HDBA-HM100B-S-24 青 高均一 10 DC24V 100 1
HDBA-HM100W-24 白 高輝度 10 DC24V 100 1
HDBA-HM100W-S-24 白 高均一 10 DC24V 100 1
HDBA-HM200R-24 赤 高輝度 20 DC24V 200 2 外観図
図面データ（dxf）
HDBA-HM200R-S-24 赤 高均一 20 DC24V 200 2
HDBA-HM200B-24 青 高輝度 20 DC24V 200 2
HDBA-HM200B-S-24 青 高均一 20 DC24V 200 2
HDBA-HM200W-24 白 高輝度 20 DC24V 200 2
HDBA-HM200W-S-24 白 高均一 20 DC24V 200 2
HDBA-HM300R-24 赤 高輝度 30 DC24V 300 3 外観図
図面データ（dxf）
HDBA-HM300R-S-24 赤 高均一 30 DC24V 300 3
HDBA-HM300B-24 青 高輝度 30 DC24V 300 3
HDBA-HM300B-S-24 青 高均一 30 DC24V 300 3
HDBA-HM300W-24 白 高輝度 30 DC24V 300 3
HDBA-HM300W-S-24 白 高均一 30 DC24V 300 3
HDBA-HM400R-24 赤 高輝度 40 DC24V 400 4 外観図
図面データ（dxf）
HDBA-HM400R-S-24 赤 高均一 40 DC24V 400 4
HDBA-HM400B-24 青 高輝度 40 DC24V 400 4
HDBA-HM400B-S-24 青 高均一 40 DC24V 400 4
HDBA-HM400W-24 白 高輝度 40 DC24V 400 4
HDBA-HM400W-S-24 白 高均一 40 DC24V 400 4
HDBA-HM500R-24 赤 高輝度 50 DC24V 500 5 外観図
図面データ（dxf）
HDBA-HM500R-S-24 赤 高均一 50 DC24V 500 5
HDBA-HM500B-24 青 高輝度 50 DC24V 500 5
HDBA-HM500B-S-24 青 高均一 50 DC24V 500 5
HDBA-HM500W-24 白 高輝度 50 DC24V 500 5
HDBA-HM500W-S-24 白 高均一 50 DC24V 500 5
HDBA-HM600R-24 赤 高輝度 60 DC24V 600 6 外観図
図面データ（dxf）
HDBA-HM600R-S-24 赤 高均一 60 DC24V 600 6
HDBA-HM600B-24 青 高輝度 60 DC24V 600 6
HDBA-HM600B-S-24 青 高均一 60 DC24V 600 6
HDBA-HM600W-24 白 高輝度 60 DC24V 600 6
HDBA-HM600W-S-24 白 高均一 60 DC24V 600 6
HDBA-HM700R-24 赤 高輝度 70 DC24V 700 7 外観図
図面データ（dxf）
HDBA-HM700R-S-24 赤 高均一 70 DC24V 700 7
HDBA-HM700B-24 青 高輝度 70 DC24V 700 7
HDBA-HM700B-S-24 青 高均一 70 DC24V 700 7
HDBA-HM700W-24 白 高輝度 70 DC24V 700 7
HDBA-HM700W-S-24 白 高均一 70 DC24V 700 7
HDBA-HM800R-24 赤 高輝度 80 DC24V 800 8 外観図
図面データ（dxf）
HDBA-HM800R-S-24 赤 高均一 80 DC24V 800 8
HDBA-HM800B-24 青 高輝度 80 DC24V 800 8
HDBA-HM800B-S-24 青 高均一 80 DC24V 800 8
HDBA-HM800W-24 白 高輝度 80 DC24V 800 8
HDBA-HM800W-S-24 白 高均一 80 DC24V 800 8
HDBA-HM900R-24 赤 高輝度 90 DC24V 900 9 外観図
図面データ（dxf）
HDBA-HM900R-S-24 赤 高均一 90 DC24V 900 9
HDBA-HM900B-24 青 高輝度 90 DC24V 900 9
HDBA-HM900B-S-24 青 高均一 90 DC24V 900 9
HDBA-HM900W-24 白 高輝度 90 DC24V 900 9
HDBA-HM900W-S-24 白 高均一 90 DC24V 900 9
HDBA-HM1000R-24 赤 高輝度 100 DC24V 1000 10 外観図
図面データ（dxf）
HDBA-HM1000R-S-24 赤 高均一 100 DC24V 1000 10
HDBA-HM1000B-24 青 高輝度 100 DC24V 1000 10
HDBA-HM1000B-S-24 青 高均一 100 DC24V 1000 10
HDBA-HM1000W-24 白 高輝度 100 DC24V 1000 10
HDBA-HM1000W-S-24 白 高均一 100 DC24V 1000 10
HDBA-HM1100R-24 赤 高輝度 110 DC24V 1100 11 外観図
図面データ（dxf）
HDBA-HM1100R-S-24 赤 高均一 110 DC24V 1100 11
HDBA-HM1100B-24 青 高輝度 110 DC24V 1100 11
HDBA-HM1100B-S-24 青 高均一 110 DC24V 1100 11
HDBA-HM1100W-24 白 高輝度 110 DC24V 1100 11
HDBA-HM1100W-S-24 白 高均一 110 DC24V 1100 11
HDBA-HM1200R-24 赤 高輝度 120 DC24V 1200 12 外観図
図面データ（dxf）
HDBA-HM1200R-S-24 赤 高均一 120 DC24V 1200 12
HDBA-HM1200B-24 青 高輝度 120 DC24V 1200 12
HDBA-HM1200B-S-24 青 高均一 120 DC24V 1200 12
HDBA-HM1200W-24 白 高輝度 120 DC24V 1200 12
HDBA-HM1200W-S-24 白 高均一 120 DC24V 1200 12
HDBA-HM1300R-24 赤 高輝度 130 DC24V 1300 13 外観図
図面データ（dxf）
HDBA-HM1300R-S-24 赤 高均一 130 DC24V 1300 13
HDBA-HM1300B-24 青 高輝度 130 DC24V 1300 13
HDBA-HM1300B-S-24 青 高均一 130 DC24V 1300 13
HDBA-HM1300W-24 白 高輝度 130 DC24V 1300 13
HDBA-HM1300W-S-24 白 高均一 130 DC24V 1300 13
HDBA-HM1400R-24 赤 高輝度 140 DC24V 1400 14 外観図
図面データ（dxf）
HDBA-HM1400R-S-24 赤 高均一 140 DC24V 1400 14
HDBA-HM1400B-24 青 高輝度 140 DC24V 1400 14
HDBA-HM1400B-S-24 青 高均一 140 DC24V 1400 14
HDBA-HM1400W-24 白 高輝度 140 DC24V 1400 14
HDBA-HM1400W-S-24 白 高均一 140 DC24V 1400 14
HDBA-HM1500R-24 赤 高輝度 150 DC24V 1500 15 外観図
図面データ（dxf）
HDBA-HM1500R-S-24 赤 高均一 150 DC24V 1500 15
HDBA-HM1500B-24 青 高輝度 150 DC24V 1500 15
HDBA-HM1500B-S-24 青 高均一 150 DC24V 1500 15
HDBA-HM1500W-24 白 高輝度 150 DC24V 1500 15
HDBA-HM1500W-S-24 白 高均一 150 DC24V 1500 15
HDBA-HM1600R-24 赤 高輝度 160 DC24V 1600 16 外観図
図面データ（dxf）
HDBA-HM1600R-S-24 赤 高均一 160 DC24V 1600 16
HDBA-HM1600B-24 青 高輝度 160 DC24V 1600 16
HDBA-HM1600B-S-24 青 高均一 160 DC24V 1600 16
HDBA-HM1600W-24 白 高輝度 160 DC24V 1600 16
HDBA-HM1600W-S-24 白 高均一 160 DC24V 1600 16
HDBA-HM1700R-24 赤 高輝度 170 DC24V 1700 17 外観図
図面データ（dxf）
HDBA-HM1700R-S-24 赤 高均一 170 DC24V 1700 17
HDBA-HM1700B-24 青 高輝度 170 DC24V 1700 17
HDBA-HM1700B-S-24 青 高均一 170 DC24V 1700 17
HDBA-HM1700W-24 青 高輝度 170 DC24V 1700 17
HDBA-HM1700W-S-24 白 高均一 170 DC24V 1700 17
HDBA-HM1800R-24 白 高輝度 180 DC24V 1800 18 外観図
図面データ（dxf）
HDBA-HM1800R-S-24 赤 高均一 180 DC24V 1800 18
HDBA-HM1800B-24 青 高輝度 180 DC24V 1800 18
HDBA-HM1800B-S-24 青 高均一 180 DC24V 1800 18
HDBA-HM1800W-24 白 高輝度 180 DC24V 1800 18
HDBA-HM1800W-S-24 白 高均一 180 DC24V 1800 18
HDBA-HM1900R-24 赤 高輝度 190 DC24V 1900 19 外観図
図面データ（dxf）
HDBA-HM1900R-S-24 赤 高均一 190 DC24V 1900 19
HDBA-HM1900B-24 青 高輝度 190 DC24V 1900 19
HDBA-HM1900B-S-24 青 高均一 190 DC24V 1900 19
HDBA-HM1900W-24 白 高輝度 190 DC24V 1900 19
HDBA-HM1900W-S-24 白 高均一 190 DC24V 1900 19
HDBA-HM2000R-24 赤 高輝度 200 DC24V 2000 20 外観図
図面データ（dxf）
HDBA-HM2000R-S-24 赤 高均一 200 DC24V 2000 20
HDBA-HM2000B-24 青 高輝度 200 DC24V 2000 20
HDBA-HM2000B-S-24 青 高均一 200 DC24V 2000 20
HDBA-HM2000W-24 白 高輝度 200 DC24V 2000 20
HDBA-HM2000W-S-24 白 高均一 200 DC24V 2000 20

※型式末尾に”-24″が付く製品は24V仕様です。24V出力電源を使用してください。
※消費電力64Wを超えるとコネクタ部がメタルコネクタ仕様になり電源とは直接接続出来ません。こちらより延長ケーブルをお選びください。

対応電源

外部制御モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル 		高輝度LED
専用モデル
(DC24V出力)
LPWP-DGCシリーズ HLPシリーズ LPWSTシリーズ LPWV-24シリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

DC24V 固定配線用 DC24V用 可動用 DC24V 固定配線用
(メタルコネクタ)

※電圧降下対策ケーブルも御座います。

アクセサリー

照明用偏光板 LED取付アーム
※耐熱温度(74℃)を超えない範囲でご使用ください。熱による変色・変形により本来の効果が得られなくなります。
