PWMスポットラインタイプ - 1列仕様 -

型式 / 型番：HDBA-LEH

最大1800mmまでの長尺対応を実現。
広角配光仕様は近距離広範囲照射用として、
狭角配光仕様は長距離照射用(WD2,000ｍｍまで対応)としてご使用頂けます。

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 広角配光仕様と挟角配光仕様の2種類をラインナップ、照射対象や照射距離に合わせてお選びください
  • 挟角配光仕様は最大WD2,000mmの長距離照射が可能
  • サイズ最短75mm～最長1,800mmまで対応、大型ワークにも最適

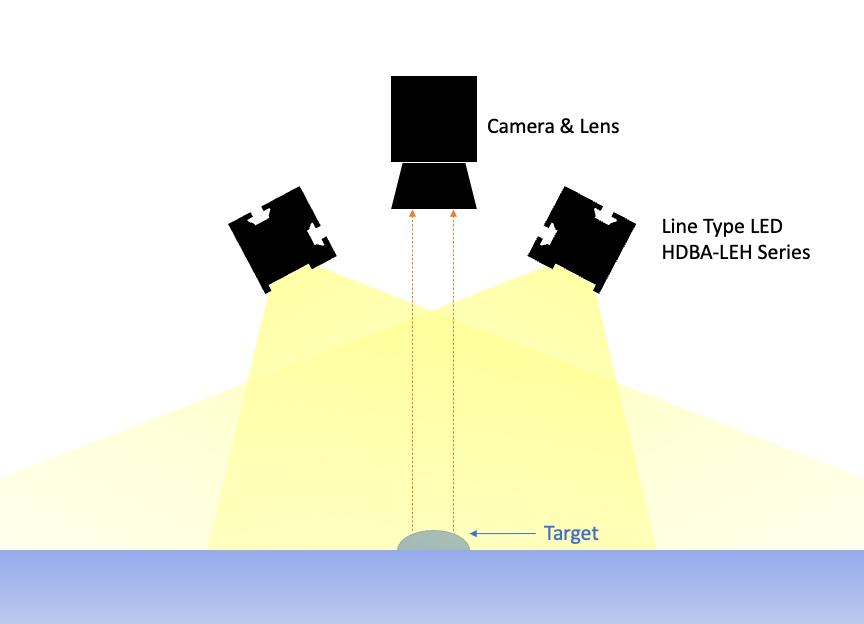

用途

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 発光
仕様		 消費電力
(W)		 電源
電圧		 埋め込み
ナット数		 寸法 X1
(mm)		 PDF
DXF
HDBA-LEH75S-R 赤 広角配光 6.5 DC12V 2 75 外観図
図面データ（dxf）
HDBA-LEH75L-R 赤 挟角配光 6.5 DC12V 2 75
HDBA-LEH75S-B 青 広角配光 6.5 DC12V 2 75
HDBA-LEH75L-B 青 挟角配光 6.5 DC12V 2 75
HDBA-LEH75S-W 白 広角配光 6.5 DC12V 2 75
HDBA-LEH75L-W 白 挟角配光 6.5 DC12V 2 75
HDBA-LEH150S-R 赤 広角配光 13 DC12V 2 150 外観図
図面データ（dxf）
HDBA-LEH150L-R 赤 挟角配光 13 DC12V 2 150
HDBA-LEH150S-B 青 広角配光 13 DC12V 2 150
HDBA-LEH150L-B 青 挟角配光 13 DC12V 2 150
HDBA-LEH150S-W 白 広角配光 13 DC12V 2 150
HDBA-LEH150L-W 白 挟角配光 13 DC12V 2 150
HDBA-LEH225S-R 赤 広角配光 19.5 DC12V 2 225 外観図
図面データ（dxf）
HDBA-LEH225L-R 赤 挟角配光 19.5 DC12V 2 225
HDBA-LEH225S-B 青 広角配光 19.5 DC12V 2 225
HDBA-LEH225L-B 青 挟角配光 19.5 DC12V 2 225
HDBA-LEH225S-W 白 広角配光 19.5 DC12V 2 225
HDBA-LEH225L-W 白 挟角配光 19.5 DC12V 2 225
HDBA-LEH300S-R 赤 広角配光 26 DC12V 3 300 外観図
図面データ（dxf）
HDBA-LEH300L-R 赤 挟角配光 26 DC12V 3 300
HDBA-LEH300S-B 青 広角配光 26 DC12V 3 300
HDBA-LEH300L-B 青 挟角配光 26 DC12V 3 300
HDBA-LEH300S-W 白 広角配光 26 DC12V 3 300
HDBA-LEH300L-W 白 挟角配光 26 DC12V 3 300
HDBA-LEH150S-R-24 赤 広角配光 13 DC24V 2 150 外観図
図面データ（dxf）
HDBA-LEH150L-R-24 赤 挟角配光 13 DC24V 2 150
HDBA-LEH150S-B-24 青 広角配光 13 DC24V 2 150
HDBA-LEH150L-B-24 青 挟角配光 13 DC24V 2 150
HDBA-LEH150S-W-24 白 広角配光 13 DC24V 2 150
HDBA-LEH150L-W-24 白 挟角配光 13 DC24V 2 150
HDBA-LEH300S-R-24 赤 広角配光 26 DC24V 3 300 外観図
図面データ（dxf）
HDBA-LEH300L-R-24 赤 挟角配光 26 DC24V 3 300
HDBA-LEH300S-B-24 青 広角配光 26 DC24V 3 300
HDBA-LEH300L-B-24 青 挟角配光 26 DC24V 3 300
HDBA-LEH300S-W-24 白 広角配光 26 DC24V 3 300
HDBA-LEH300L-W-24 白 挟角配光 26 DC24V 3 300
HDBA-LEH450S-R-24 赤 広角配光 39 DC24V 3 450 外観図
図面データ（dxf）
HDBA-LEH450L-R-24 赤 挟角配光 39 DC24V 3 450
HDBA-LEH450S-B-24 青 広角配光 39 DC24V 3 450
HDBA-LEH450L-B-24 青 挟角配光 39 DC24V 3 450
HDBA-LEH450S-W-24 白 広角配光 39 DC24V 3 450
HDBA-LEH450L-W-24 白 挟角配光 39 DC24V 3 450
HDBA-LEH600S-R-24 赤 広角配光 52 DC24V 4 600 外観図
図面データ（dxf）
HDBA-LEH600L-R-24 赤 挟角配光 52 DC24V 4 600
HDBA-LEH600S-B-24 青 広角配光 52 DC24V 4 600
HDBA-LEH600L-B-24 青 挟角配光 52 DC24V 4 600
HDBA-LEH600S-W-24 白 広角配光 52 DC24V 4 600
HDBA-LEH600L-W-24 白 挟角配光 52 DC24V 4 600
HDBA-LEH750S-R-24 赤 広角配光 65 DC24V 5 750 外観図
図面データ（dxf）
HDBA-LEH750L-R-24 赤 挟角配光 65 DC24V 5 750
HDBA-LEH750S-B-24 青 広角配光 65 DC24V 5 750
HDBA-LEH750L-B-24 青 挟角配光 65 DC24V 5 750
HDBA-LEH750S-W-24 白 広角配光 65 DC24V 5 750
HDBA-LEH750L-W-24 白 挟角配光 65 DC24V 5 750
HDBA-LEH900S-R-24 赤 広角配光 78 DC24V 6 900 外観図
図面データ（dxf）
HDBA-LEH900L-R-24 赤 挟角配光 78 DC24V 6 900
HDBA-LEH900S-B-24 青 広角配光 78 DC24V 6 900
HDBA-LEH900L-B-24 青 挟角配光 78 DC24V 6 900
HDBA-LEH900S-W-24 白 広角配光 78 DC24V 6 900
HDBA-LEH900L-W-24 白 挟角配光 78 DC24V 6 900
HDBA-LEH1050S-R-24 赤 広角配光 91 DC24V 6 1050 外観図
図面データ（dxf）
HDBA-LEH1050L-R-24 赤 挟角配光 91 DC24V 6 1050
HDBA-LEH1050S-B-24 青 広角配光 91 DC24V 6 1050
HDBA-LEH1050L-B-24 青 挟角配光 91 DC24V 6 1050
HDBA-LEH1050S-W-24 白 広角配光 91 DC24V 6 1050
HDBA-LEH1050L-W-24 白 挟角配光 91 DC24V 6 1050
HDBA-LEH1200S-R-24 赤 広角配光 104 DC24V 8 1200 外観図
図面データ（dxf）
HDBA-LEH1200L-R-24 赤 挟角配光 104 DC24V 8 1200
HDBA-LEH1200S-B-24 青 広角配光 104 DC24V 8 1200
HDBA-LEH1200L-B-24 青 挟角配光 104 DC24V 8 1200
HDBA-LEH1200S-W-24 白 広角配光 104 DC24V 8 1200
HDBA-LEH1200L-W-24 白 挟角配光 104 DC24V 8 1200
HDBA-LEH1350S-R-24 赤 広角配光 117 DC24V 8 1350 外観図
図面データ（dxf）
HDBA-LEH1350L-R-24 赤 挟角配光 117 DC24V 8 1350
HDBA-LEH1350S-B-24 青 広角配光 117 DC24V 8 1350
HDBA-LEH1350L-B-24 青 挟角配光 117 DC24V 8 1350
HDBA-LEH1350S-W-24 白 広角配光 117 DC24V 8 1350
HDBA-LEH1350L-W-24 白 挟角配光 117 DC24V 8 1350
HDBA-LEH1500S-R-24 赤 広角配光 130 DC24V 10 1500 外観図
図面データ（dxf）
HDBA-LEH1500L-R-24 赤 挟角配光 130 DC24V 10 1500
HDBA-LEH1500S-B-24 青 広角配光 130 DC24V 10 1500
HDBA-LEH1500L-B-24 青 挟角配光 130 DC24V 10 1500
HDBA-LEH1500S-W-24 白 広角配光 130 DC24V 10 1500
HDBA-LEH1500L-W-24 白 挟角配光 130 DC24V 10 1500
HDBA-LEH1650S-R-24 赤 広角配光 143 DC24V 10 1650 外観図
図面データ（dxf）
HDBA-LEH1650L-R-24 赤 挟角配光 143 DC24V 10 1650
HDBA-LEH1650S-B-24 青 広角配光 143 DC24V 10 1650
HDBA-LEH1650L-B-24 青 挟角配光 143 DC24V 10 1650
HDBA-LEH1650S-W-24 白 広角配光 143 DC24V 10 1650
HDBA-LEH1650L-W-24 白 挟角配光 143 DC24V 10 1650
HDBA-LEH1800S-R-24 赤 広角配光 156 DC24V 10 1800 外観図
図面データ（dxf）
HDBA-LEH1800L-R-24 赤 挟角配光 156 DC24V 10 1800
HDBA-LEH1800S-B-24 青 広角配光 156 DC24V 10 1800
HDBA-LEH1800L-B-24 青 挟角配光 156 DC24V 10 1800
HDBA-LEH1800S-W-24 白 広角配光 156 DC24V 10 1800
HDBA-LEH1800L-W-24 白 挟角配光 156 DC24V 10 1800

※型式末尾に”-24″が付く製品は24V仕様です。24V出力電源を使用してください。
※拡散板は標準で透過率90％がついております。
※消費電力70Wを超えるとコネクタ部がメタルコネクタ仕様になり電源とは直接接続出来ません。本ページ下部の延長ケーブルより適切なものをお選びください。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル 		高輝度LED
専用モデル
(DC24V出力)
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ LPWV-24シリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐 DC24V 固定配線用 DC24V用 可動用 DC24V 固定配線用
(メタルコネクタ)

※電圧降下対策ケーブルも御座います。

アクセサリー

照明用偏光板 LED取付アーム
※耐熱温度(74℃)を超えない範囲でご使用ください。熱による変色・変形により本来の効果が得られなくなります。
