PWMライン・バータイプ

型式 / 型番：HDLP

斜光照射やバックライトとしてもお使いいただけます
配置を変えて様々なワークに適応できる汎用性
PWM点灯制御方式でLED素子への熱負担を軽減
DC12V出力のパルス調光電源に接続できます

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 斜光照射やバックライトとしてもお使いいただけます
  • 配置を変えて様々なワークに適応できる汎用性
  • PWM点灯制御方式でLED素子への熱負担を軽減
  • DC12V出力のパルス調光電源に接続できます

用途

  • バーコード・文字検査
  • コネクタピン形状検査
  • 光沢紙の文字検査

外観図

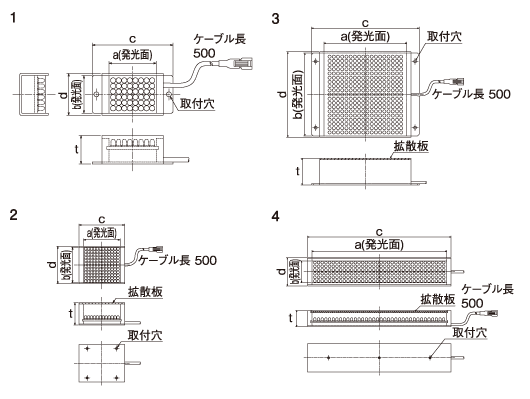

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 拡散板
標準
有無 		消費
電力
(W)		 最大
電圧
設定値		 寸法 (mm) 取付穴 外観図)
(pdf)
図面データ)
(dxf)
a b c d t タップ寸法 P.C.D.
HDLP-14×11DR 赤 0.3 C5 14 11 36 14 12 2-φ3.5 30 外観図
図面データ
HDLP-14×11G 緑 0.4 FF 14 11 36 14 12 2-φ3.5 30
HDLP-14×11B 青 0.4 FF 14 11 36 14 12 2-φ3.5 30
HDLP-14×11DW 白 0.4 FF 14 11 36 14 12 2-φ3.5 30
HDLP-14×11DR2 赤 〇 0.3 C5 14 11 36 14 21 2-φ3.5 30 外観図
図面データ
HDLP-14×11G2 緑 〇 0.4 FF 14 11 36 14 21 2-φ3.5 30
HDLP-14×11B2 青 〇 0.4 FF 14 11 36 14 21 2-φ3.5 30
HDLP-14×11DW2 白 〇 0.4 FF 14 11 36 14 21 2-φ3.5 30
HDLP-26×15DR 赤 〇 0.6 C5 26 15 50 18 20.5 2-φ3.5 44 外観図
図面データ
HDLP-26×15G 緑 〇 1.1 FF 26 15 50 18 20.5 2-φ3.5 44
HDLP-26×15B 青 〇 1.1 FF 26 15 50 18 20.5 2-φ3.5 44
HDLP-26×15DW 白 〇 1.1 FF 26 15 50 18 20.5 2-φ3.5 44
HDLP-34×27DR 赤 2.4 C6 34 27 58 30 20.5 2-φ3.5 52 外観図
図面データ
HDLP-34×27G 緑 2.9 FF 34 27 58 30 20.5 2-φ3.5 52
HDLP-34×27B 青 2.9 FF 34 27 58 30 20.5 2-φ3.5 52
HDLP-34×27DW 白 2.9 FF 34 27 58 30 20.5 2-φ3.5 52
HDLP-50×15DR 赤 1.8 C6 50 15 60 18 20.5 2-M3深3 30 外観図
図面データ
HDLP-50×15G 緑 2.2 FF 50 15 60 18 20.5 2-M3深3 30
HDLP-50×15B 青 2.2 FF 50 15 60 18 20.5 2-M3深3 30
HDLP-50×15DW 白 2.2 FF 50 15 60 18 20.5 2-M3深3 30
HDLP-100×11DR 赤 2.4 C6 100 11.2 110 14.2 20.7 2-M3深3 80 外観図
図面データ
HDLP-100×11G 緑 2.9 FF 100 11.2 110 14.2 20.7 2-M3深3 80
HDLP-100×11B 青 2.9 FF 100 11.2 110 14.2 20.7 2-M3深3 80
HDLP-100×11DW 白 2.9 FF 100 11.2 110 14.2 20.7 2-M3深3 80
HDLP-100×15DR 赤 4.2 C8 100 15 110 18 20.5 2-M3深3 80 外観図
図面データ
HDLP-100×15G 緑 4.4 FF 100 15 110 18 20.5 2-M3深3 80
HDLP-100×15B 青 4.4 FF 100 15 110 18 20.5 2-M3深3 80
HDLP-100×15DW 白 4.4 FF 100 15 110 18 20.5 2-M3深3 80
HDLP-140×11DR 赤 4.2 C8 140 11 150 14 20.5 2-M3深3 80 外観図
図面データ
HDLP-140×11G 緑 4.4 FF 140 11 150 14 20.5 2-M3深3 80
HDLP-140×11B 青 4.4 FF 140 11 150 14 20.5 2-M3深3 80
HDLP-140×11DW 白 4.4 FF 140 11 150 14 20.5 2-M3深3 80
HDLP-132×15DR 赤 5.4 C8 132 15 142 18 20.5 2-M3深3 80 外観図
図面データ
HDLP-132×15G 緑 5.8 FF 132 15 142 18 20.5 2-M3深3 80
HDLP-132×15B 青 5.8 FF 132 15 142 18 20.5 2-M3深3 80
HDLP-132×15DW 白 5.8 FF 132 15 142 18 20.5 2-M3深3 80
HDLP-72×24DR 赤 5.4 C8 74 27 86 30 20.5 2-M3深3 50 外観図
図面データ
HDLP-72×24G 緑 4.4 FF 74 27 86 30 20.5 2-M3深3 50
HDLP-72×24B 青 4.4 FF 74 27 86 30 20.5 2-M3深3 50
HDLP-72×24DW 白 4.4 FF 74 27 86 30 20.5 2-M3深3 50
HDLP-25×25DR 赤 〇 1.8 C6 25 25 35 28 30.5 2-M3深3 15 外観図
図面データ
HDLP-25×25G 緑 〇 2.2 FF 25 25 35 28 30.5 2-M3深3 15
HDLP-25×25B 青 〇 2.2 FF 25 25 35 28 30.5 2-M3深3 15
HDLP-25×25DW 白 〇 2.2 FF 25 25 35 28 30.5 2-M3深3 15
HDLP-50×50DR 赤 〇 6.4 EF 50 48 62 51 30.5 4-M3深3 40×40 外観図
図面データ
HDLP-50×50G 緑 〇 5.4 FF 50 48 62 51 30.5 4-M3深3 40×40
HDLP-50×50B 青 〇 5.4 FF 50 48 62 51 30.5 4-M3深3 40×40
HDLP-50×50DW 白 〇 5.4 FF 50 48 62 51 30.5 4-M3深3 40×40
HDLP-75×70DR 赤 〇 10.2 CC 75 68 105 71 30.5 4-φ3.5 95×60 外観図
図面データ
HDLP-75×70G 緑 〇 10.1 FF 75 68 105 71 30.5 4-φ3.5 95×60
HDLP-75×70B 青 〇 10.1 FF 75 68 105 71 30.5 4-φ3.5 95×60
HDLP-75×70DW 白 〇 10.1 FF 75 68 105 71 30.5 4-φ3.5 95×60
HDLP-100×100DR 赤 〇 20.4 D3 100 100 130 103 32.5 4-φ3.5 120×80 外観図
図面データ
HDLP-100×100G 緑 〇 20.6 FF 100 100 130 103 32.5 4-φ3.5 120×80
HDLP-100×100B 青 〇 20.6 FF 100 100 130 103 32.5 4-φ3.5 120×80
HDLP-100×100DW 白 〇 20.6 FF 100 100 130 103 32.5 4-φ3.5 120×80
HDLP-200×15DR 赤 〇 8.4 CA 200 15 210 24 22.5 2-M3深3 100 外観図
図面データ
HDLP-200×15G 緑 〇 8.9 FF 200 15 210 24 22.5 2-M3深3 100
HDLP-200×15B 青 〇 8.9 FF 200 15 210 24 22.5 2-M3深3 100
HDLP-200×15DW 白 〇 8.9 FF 200 15 210 24 22.5 2-M3深3 100
HDLP-185×30DR 赤 〇 13.2 CE 186 30 198 39 22.5 3-M3深3 70 外観図
図面データ
HDLP-185×30G 緑 〇 13 FF 186 30 198 39 22.5 3-M3深3 70
HDLP-185×30B 青 〇 13 FF 186 30 198 39 22.5 3-M3深3 70
HDLP-185×30DW 白 〇 13 FF 186 30 198 39 22.5 3-M3深3 70
HDLP-300×24DR 赤 〇 20.2 CE 288 27 300 36 22.5 2-M3深3 160 外観図
図面データ
HDLP-300×24G 緑 〇 25.6 FF 288 27 300 36 22.5 2-M3深3 160
HDLP-300×24B 青 〇 25.6 FF 288 27 300 36 22.5 2-M3深3 160
HDLP-300×24DW 白 〇 25.6 FF 288 27 300 36 22.5 2-M3深3 160

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。

アクセサリー

照明用拡散板 照明用偏光板 LED取付アーム
※標準は透過率80％です。
※発光色：赤の標準は透過率60％です。 		※耐熱温度(74℃)を超えない範囲でご使用ください。熱による変色・変形により本来の効果が得られなくなります。
