- 高輝度LEDの採用で明るさをアップ
- 高速シャッタースピードでの撮影に最適
- PWM点灯制御方式でLED素子への熱負担を軽減
- DC12V出力のPWM調光電源に接続できます
HAYASHI-REPIC
PWM高輝度同軸落射タイプ
型式 / 型番：HDVHP
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683
特長
用途
- 擬似同軸落射光を使った高速検査
- ウェハーマーキング検査

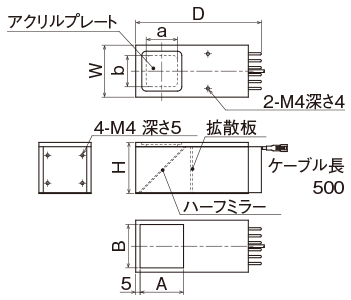

外観図
Unit:[mm] ※外観図詳細寸法はお問い合わせください。
仕様
| 型式 | 発光色 | 消費 電力(W) |
電源 電圧 設定値 |
寸法 (mm) | 外観図(pdf) 図面データ(dxf) |
||||
|---|---|---|---|---|---|---|---|---|---|
| a×b | A×Ｂ | D | W | H | |||||
| HDVHP-40B | 青 | 7.2 | C8 | 32×32 | 40×40 | 126.5 | 50 | 49 |
外観図 図面データ |
| HDVHP-40DW | 白 | 7.2 | C5 | 32×32 | 40×40 | 126.5 | 50 | 49 | |
| HDVHP-50B | 青 | 9.6 | C9 | 36×36 | 50×50 | 144.5 | 60 | 59 |
外観図 図面データ |
| HDVHP-50DW | 白 | 9.6 | C7 | 36×36 | 50×50 | 144.5 | 60 | 59 | |
| HDVHP-70B | 青 | 23.1 | D1 | 50×50 | 73×72 | 185.5 | 82 | 80 |
外観図 図面データ |
| HDVHP-70DW | 白 | 23.1 | CF | 50×50 | 73×72 | 185.5 | 82 | 80 | |
※LEDのピーク波長の個体差により同一製品でも色合いにバラつきが生じる事があります。
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。
対応電源
| 標準モデル | 外部制御モデル | 定電流照明併用モデル | コンパクトモデル |
ストロボ (オーバードライブ) モデル |
|---|---|---|---|---|
| LPWP-DPAシリーズ | LPWP-DGCシリーズ | LPWIシリーズ | HLPシリーズ | LPWSTシリーズ |
|
|
|
|
|
※電源の定格内の照明を接続してご使用ください。
延長ケーブル
| 固定配線用 | 可動用 | 2分岐・3分岐・4分岐 |
|---|---|---|
|
|
|
※電圧降下対策ケーブルも御座います。
