PWM同軸落射タイプ

型式 / 型番：HDVP / HDBSVP / HDHMVP

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • ハーフミラータイプに加えビームスプリッタータイプをラインナップ

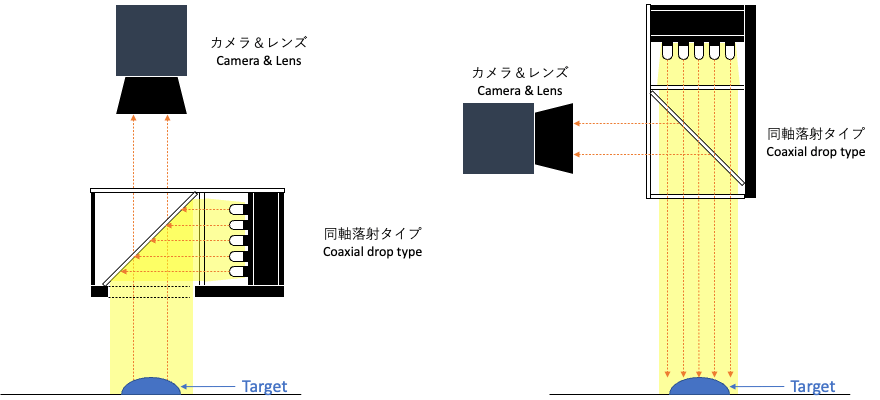

  • 擬似同軸落射光で鏡面ワークに最適
  • PWM点灯制御方式でLED素子への熱負担を軽減
  • DC12V出力のPWM調光電源に接続できます

用途

  • 基板パターンの検査
  • シートの文字検査
  • ミラーやガラス表面のキズ・刻印検査

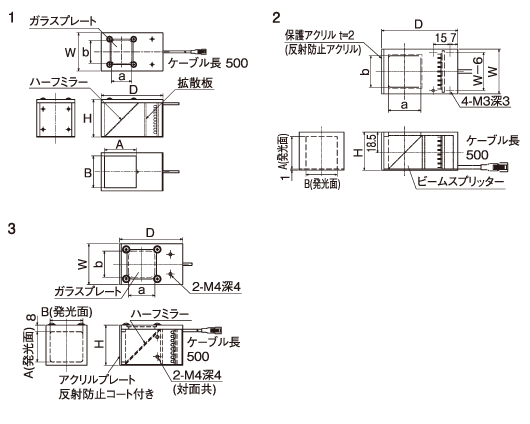

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

12V仕様 ラインナップ

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 寸法 (mm)：取付ネジの寸法はお問い合わせ下さい。 外観図(pdf)
図面データ(dxf)
窓寸法
(a×b)		 開口部
(A×B)		 D W H
HDVP-13DR 赤 0.3 C5 13×13 13×13 51.6 22 20 1
外観図
図面データ
HDVP-13G 緑 0.6 FF 13×13 13×13 51.6 22 20
HDVP-13B 青 0.6 FF 13×13 13×13 51.6 22 20
HDVP-13DW 白 0.6 FF 13×13 13×13 51.6 22 20
HDVP-20DR 赤 1.2 C6 φ19 20×20 50 34 24 1
外観図
図面データ
HDVP-20G 緑 1.7 FF φ19 20×20 50 34 24
HDVP-20B 青 1.7 FF φ19 20×20 50 34 24
HDVP-20DW 白 1.7 FF φ19 20×20 50 34 24
HDVP-32DR 赤 2.4 C6 30×28 32.5×28 70 38 40 1
外観図
図面データ
HDVP-32G 緑 2.6 FF 30×28 32.5×28 70 38 40
HDVP-32B 青 2.6 FF 30×28 32.5×28 70 38 40
HDVP-32DW 白 2.6 FF 30×28 32.5×28 70 38 40
HDVP-40DR 赤 3.6 C7 32×32 40×40 75 50 49 1
外観図
図面データ
HDVP-40G 緑 3.1 FF 32×32 40×40 75 50 49
HDVP-40B 青 3.1 FF 32×32 40×40 75 50 49
HDVP-40DW 白 3.1 FF 32×32 40×40 75 50 49
HDVP-50DR 赤 6 C9 32×36 50×50 97 60 59 1
外観図
図面データ
HDVP-50G 緑 4.9 FF 32×36 50×50 97 60 59
HDVP-50B 青 4.9 FF 32×36 50×50 97 60 59
HDVP-50DW 白 4.9 FF 32×36 50×50 97 60 59
HDVP-70DR 赤 10.2 CC 50×50 73×72 120 82 (80) 1
外観図
図面データ
HDVP-70G 緑 10.1 FF 50×50 73×72 120 82 (80)
HDVP-70B 青 10.1 FF 50×50 73×72 120 82 (80)
HDVP-70DW 白 10.1 FF 50×50 73×72 120 82 (80)
HDVP-100DR 赤 19.2 D2 76×76 112×100 159 110 (110) 1
外観図
図面データ
HDVP-100G 緑 19.5 FF 76×76 112×100 159 110 (110)
HDVP-100B 青 19.5 FF 76×76 112×100 159 110 (110)
HDVP-100DW 白 19.5 FF 76×76 112×100 159 110 (110)

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

BS ビームスプリッタ ストレート同軸落射 ラインナップ

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 寸法 (mm)：取付ネジの寸法はお問い合わせ下さい。 外観図(pdf)
図面データ(dxf)
窓寸(a×b) 開口(A×B) D W H
HDBSVP-18DR 赤 1.2 C6 18×19 18×19 58 30 24 2
外観図
図面データ
HDBSVP-18G 緑 1.3 FF 18×19 18×19 58 30 24
HDBSVP-18B 青 1.3 FF 18×19 18×19 58 30 24
HDBSVP-18DW 白 1.3 FF 18×19 18×19 58 30 24
HDBSVP-28DR 赤 2.2 C7 28×29 28×29 68 40 34 2
外観図
図面データ
HDBSVP-28G 緑 3.5 FF 28×29 28×29 68 40 34
HDBSVP-28B 青 3.5 FF 28×29 28×29 68 40 34
HDBSVP-28DW 白 3.5 FF 28×29 28×29 68 40 34

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

HM ハーフミラー ストレート同軸落射 ラインナップ

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 寸法 (mm)：取付ネジの寸法はお問い合わせ下さい。 外観図(pdf)
図面データ(dxf)
窓寸(a×b) 開口(A×B) D W H
HDHMVP-32DR 赤 2.4 C6 30×28 27×28 72 38 40 3
外観図
図面データ
HDHMVP-32G 緑 2.6 FF 30×28 27×28 72 38 40
HDHMVP-32B 青 2.6 FF 30×28 27×28 72 38 40
HDHMVP-32DW 白 2.6 FF 30×28 27×28 72 38 40
HDHMVP-40DR 赤 3.6 C7 32×32 37×40 77 50 49 3
外観図
図面データ
HDHMVP-40G 緑 3.1 FF 32×32 37×40 77 50 49
HDHMVP-40B 青 3.1 FF 32×32 37×40 77 50 49
HDHMVP-40DW 白 3.1 FF 32×32 37×40 77 50 49
HDHMVP-50DR 赤 6.0 C8 32×36 47×50 99 60 59 3
外観図
図面データ
HDHMVP-50G 緑 4.9 FF 32×36 47×50 99 60 59
HDHMVP-50B 青 4.9 FF 32×36 47×50 99 60 59
HDHMVP-50DW 白 4.9 FF 32×36 47×50 99 60 59

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

技術資料

メリット デメリット
ビームスプリッタタイプ 光路ズレがおきない キューブ型のため重量が大きい
経年劣化が少ない 大きいサイズの製造が難しい
高価
ハーフミラータイプ 大きいサイズの製造も可能 光路ズレがおきる※
安価 偏光したい場合は困難

※ハーフミラーが薄ければある程度抑えることが可能だが、撮像時に歪みが発生する可能性がある。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。
