PWMリングタイプ
＜直射式フラット＞

型式 / 型番：HDRP-〇〇F□シリーズ

画像処理に最適な直射式フラットアングル仕様のリングLED照明

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 画像処理に最適なリングタイプLED照明
  • PWM点灯制御方式は低発熱でLED素子への熱負担が軽減されます。

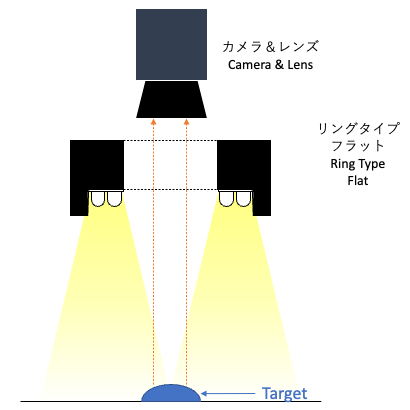

  • LEDをフラット配列、広範囲を均一に照射できます。
  • DC12V出力のパルス調光電源に接続できます。

用途

  • 形状判定画像処理検査
  • ボトルキャップの印字検査
  • 実装基板の画像処理検査

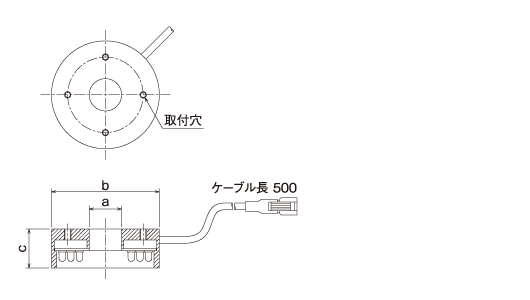

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 寸法 (mm) 取付穴 外観図(pdf)
図面データ(dxf)
a b c タップ寸法 P.C.D.
HDRP-15FDR 赤 1.8 C6 φ15 φ43 20 4-M3深5 28 外観図
図面データ
HDRP-15FG 緑 2.2 FF φ15 φ43 20 4-M3深5 28
HDRP-15FB 青 2.2 FF φ15 φ43 20 4-M3深5 28
HDRP-15FDW 白 2.2 FF φ15 φ43 20 4-M3深5 28
HDRP-15FDR2 赤 3.1 DA φ15 φ50 18 4-M3深5 35 外観図
図面データ
HDRP-15FG2 緑 3.3 FF φ15 φ50 18 4-M3深5 35
HDRP-15FB2 青 3.3 FF φ15 φ50 18 4-M3深5 35
HDRP-15FDW2 白 3.3 FF φ15 φ50 18 4-M3深5 35
HDRP-32FDR 赤 3.6 C7 φ32 φ60 18 4-M3深3 45 外観図
図面データ
HDRP-32FG 緑 3.6 FF φ32 φ60 18 4-M3深3 45
HDRP-32FB 青 3.6 FF φ32 φ60 18 4-M3深3 45
HDRP-32FDW 白 3.6 FF φ32 φ60 18 4-M3深3 45
HDRP-37FDR 赤 4.9 D4 φ37 φ70 18 4-M3深3 50 外観図
図面データ
HDRP-37FG 緑 5.6 FF φ37 φ70 18 4-M3深3 50
HDRP-37FB 青 5.6 FF φ37 φ70 18 4-M3深3 50
HDRP-37FDW 白 5.6 FF φ37 φ70 18 4-M3深3 50
HDRP-50FDR 赤 7.3 F0 φ50 φ90 18 4-M3深3 70 外観図
図面データ
HDRP-50FG 緑 6.2 FF φ50 φ90 18 4-M3深3 70
HDRP-50FB 青 6.2 FF φ50 φ90 18 4-M3深3 70
HDRP-50FDW 白 6.2 FF φ50 φ90 18 4-M3深3 70
HDRP-50FDR2 赤 8.5 FF φ50 φ100 20 4-M3深5 70 外観図
図面データ
HDRP-50FG2 緑 6.5 FF φ50 φ100 20 4-M3深5 70
HDRP-50FB2 青 6.5 FF φ50 φ100 20 4-M3深5 70
HDRP-50FDW2 白 6.5 FF φ50 φ100 20 4-M3深5 70
HDRP-60FDR 赤 12.1 E1 φ60 φ110 22 4-M3深5 85 外観図
図面データ
HDRP-60FG 緑 9.6 FF φ60 φ110 22 4-M3深5 85
HDRP-60FB 青 9.6 FF φ60 φ110 22 4-M3深5 85
HDRP-60FDW 白 9.6 FF φ60 φ110 22 4-M3深5 85
HDRP-16FRS
拡散板付きの小型照明		 赤 2 A8 φ16 φ33 8 4-M3深3 25 外観図
図面データ
HDRP-16FWS
拡散板付きの小型照明		 白 2 D3 φ16 φ33 8 4-M3深3 25

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。
※HDRP-16F□Sの取り付けには、専用アダプター“HHL-33/16-5”をご利用ください。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。

アクセサリー

照明用拡散板 照明用偏光板 LED取付アーム
※標準は透過率80％です。
※発光色：赤の標準は透過率60％です。 		※耐熱温度(74℃)を超えない範囲でご使用ください。熱による変色・変形により本来の効果が得られなくなります。

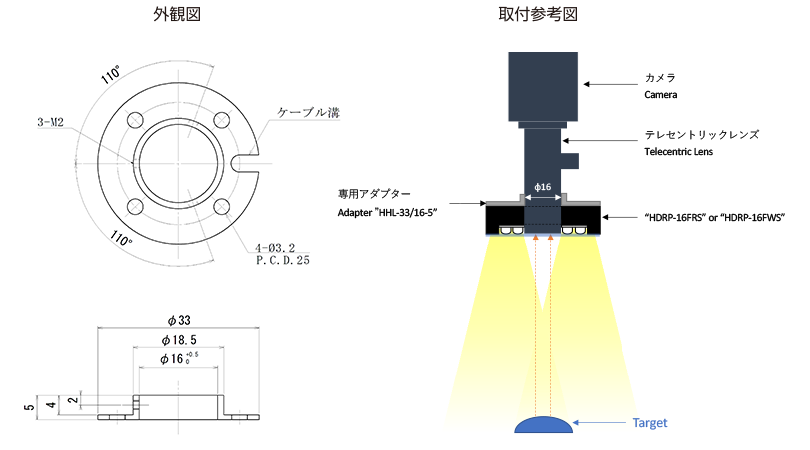

HDRP-16F□S専用アダプター HHL-33/16-5

※詳細寸法はお問い合わせください。

外観図
図面データ

関連製品
