PWMリングタイプ
＜直射式ハイアングル＞

型式 / 型番：HDRP-〇〇H□シリーズ

画像処理に最適な直射式ハイアングル仕様のリングLED照明

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 画像処理に最適なリングタイプLED照明
  • PWM点灯制御方式は低発熱でLED素子への熱負担が軽減されます。

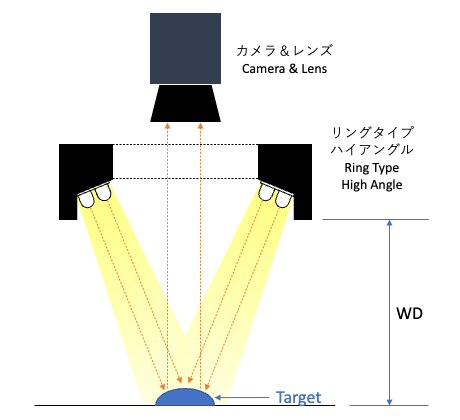

  • 汎用性に優れるLED直射式ハイアングル仕様
  • DC12V出力のパルス調光電源に接続できます。

用途

  • 天面欠け検査
  • チップ部品などの文字検査
  • プラスチック、樹脂部品上の文字
  • 二次元コード読み取り

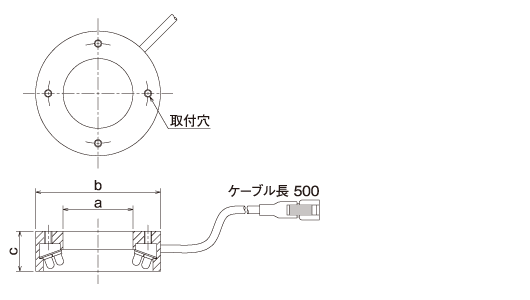

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 WD
(mm)		 寸法 (mm) 取付穴 外観図(pdf)
図面データ(dxf)
a b c タップ寸法 P.C.D.
HDRP-10HDR 赤 1.6 D8 10~30 φ10 φ32 16 4-M3深3 20 外観図
図面データ
HDRP-10HG 緑 1.8 FF 10~30 φ10 φ32 16 4-M3深3 20
HDRP-10HB 青 1.8 FF 10~30 φ10 φ32 16 4-M3深3 20
HDRP-10HDW 白 1.8 FF 10~30 φ10 φ32 16 4-M3深3 20
HDRP-15HDR 赤 1.8 C6 10~35 φ15 φ38 16 4-M3深5 28 外観図
図面データ
HDRP-15HG 緑 2.2 FF 10~35 φ15 φ38 16 4-M3深5 28
HDRP-15HB 青 2.2 FF 10~35 φ15 φ38 16 4-M3深5 28
HDRP-15HDW 白 2.2 FF 10~35 φ15 φ38 16 4-M3深5 28
HDRP-18HDR 赤 2.2 D0 25~45 φ18 φ42 19 4-M3深5 28 外観図
図面データ
HDRP-18HG 緑 2.6 FF 25~45 φ18 φ42 19 4-M3深5 28
HDRP-18HB 青 2.6 FF 25~45 φ18 φ42 19 4-M3深5 28
HDRP-18HDW 白 2.6 FF 25~45 φ18 φ42 19 4-M3深5 28
HDRP-25HDR 赤 1.2 C6 25~45 φ25 φ40 15 4-M3深5 32 外観図
図面データ
HDRP-25HG 緑 1.5 FF 25~45 φ25 φ40 15 4-M3深5 32
HDRP-25HB 青 1.5 FF 25~45 φ25 φ40 15 4-M3深5 32
HDRP-25HDW 白 1.5 FF 25~45 φ25 φ40 15 4-M3深5 32
HDRP-28HDR 赤 3 C7 20~50 φ28 φ50 16 4-M3深5 40 外観図
図面データ
HDRP-28HG 緑 2.7 FF 20~50 φ28 φ50 16 4-M3深5 40
HDRP-28HB 青 2.7 FF 20~50 φ28 φ50 16 4-M3深5 40
HDRP-28HDW 白 2.7 FF 20~50 φ28 φ50 16 4-M3深5 40
HDRP-36HDR 赤 4.3 FF 40~80 φ36 φ66 20 4-M3深6 50 外観図
図面データ
HDRP-36HG 緑 5.4 FF 40~80 φ36 φ66 20 4-M3深6 50
HDRP-36HB 青 5.4 FF 40~80 φ36 φ66 20 4-M3深6 50
HDRP-36HDW 白 5.4 FF 40~80 φ36 φ66 20 4-M3深6 50
HDRP-39HDR 赤 4.7 FF 20~70 φ39 φ70 18 4-M3深6 50 外観図
図面データ
HDRP-39HG 緑 5.8 FF 20~70 φ39 φ70 18 4-M3深6 50
HDRP-39HB 青 5.8 FF 20~70 φ39 φ70 18 4-M3深6 50
HDRP-39HDW 白 5.8 FF 20~70 φ39 φ70 18 4-M3深6 50
HDRP-50HDR 赤 7.1 FF 40~90 φ50 φ90 20.5 4-M3深6 70 外観図
図面データ
HDRP-50HG 緑 6.5 FF 40~90 φ50 φ90 20.5 4-M3深6 70
HDRP-50HB 青 6.5 FF 40~90 φ50 φ90 20.5 4-M3深6 70
HDRP-50HDW 白 6.5 FF 40~90 φ50 φ90 20.5 4-M3深6 70
HDRP-60HDR 赤 9.6 FF 40~100 φ60 φ110 26 4-M3深6 85 外観図
図面データ
HDRP-60HG 緑 9.6 FF 40~100 φ60 φ110 26 4-M3深6 85
HDRP-60HB 青 9.6 FF 40~100 φ60 φ110 26 4-M3深6 85
HDRP-60HDW 白 9.6 FF 40~100 φ60 φ110 26 4-M3深6 85
HDRP-95HDR 赤 13.9 FF 50~110 φ95 φ140 28 4-M3深6 120 外観図
図面データ
HDRP-95HG 緑 10.8 FF 50~110 φ95 φ140 28 4-M3深6 120
HDRP-95HB 青 10.8 FF 50~110 φ95 φ140 28 4-M3深6 120
HDRP-95HDW 白 10.8 FF 50~110 φ95 φ140 28 4-M3深6 120

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。

アクセサリー

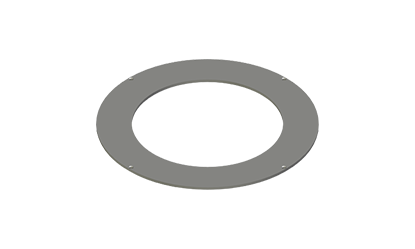

照明用拡散板 照明用偏光板 LED取付アーム
※標準は透過率80％です。
※発光色：赤の標準は透過率60％です。 		※耐熱温度(74℃)を超えない範囲でご使用ください。熱による変色・変形により本来の効果が得られなくなります。
