PWMスポットリングタイプ

型式 / 型番：HHR-LE

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 長距離照射に対応
  • 用途により配光特性をお選びいただけます
  • PWM点灯制御方式でLED素子への熱負担を軽減

用途

  • 位置決め検査
  • ロボットアーム取付

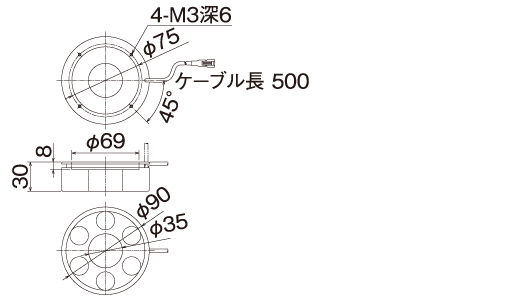

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 配光仕様 取付穴 外観図(pdf)
図面データ(dxf)
タップ寸法 P.C.D.
HHR-LE90S-AR 赤 10.5 97 広角拡散タイプ 4-M3深6 75 外観図
図面データ
HHR-LE90S-AB 青 10.5 BF 4-M3深6 75
HHR-LE90S-AW 白 10.5 C6 4-M3深6 75
HHR-LE90S-AIR-850 850nm 10.5 D5 4-M3深6 75
HHR-LE90L-AR 赤 10.5 97 狭角拡散タイプ 4-M3深6 75 外観図
図面データ
HHR-LE90L-AB 青 10.5 BF 4-M3深6 75
HHR-LE90L-AW 白 10.5 C6 4-M3深6 75
HHR-LE90L-AIR-850 850nm 10.5 D5 4-M3深6 75
HHR-LE90C50-AR 赤 10.5 97 WD50mm
集光タイプ		 4-M3深6 75 外観図
図面データ
HHR-LE90C50-AB 青 10.5 BF 4-M3深6 75
HHR-LE90C50-AW 白 10.5 C6 4-M3深6 75
HHR-LE90C50-AIR-850 850nm 10.5 D5 4-M3深6 75
HHR-LE90C100-AR 赤 10.5 97 WD100mm
集光タイプ		 4-M3深6 75 外観図
図面データ
HHR-LE90C100-AB 青 10.5 BF 4-M3深6 75
HHR-LE90C100-AW 白 10.5 C6 4-M3深6 75
HHR-LE90C100-AIR-850 850nm 10.5 D5 4-M3深6 75

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。

アクセサリー

照照明用拡散板　※準備中 LED取付アーム
※標準は透過率80％です。
※発光色：赤の標準は透過率60％です。
