PWMリングタイプ
＜直射式ローアングル＞

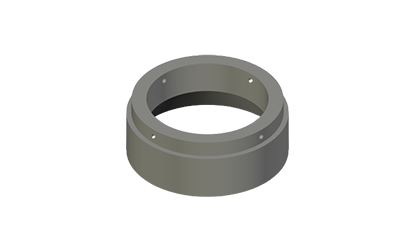

型式 / 型番：HDRP-〇〇L□シリーズ

画像処理に最適な直射式ローアングル仕様のリングLED照明

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

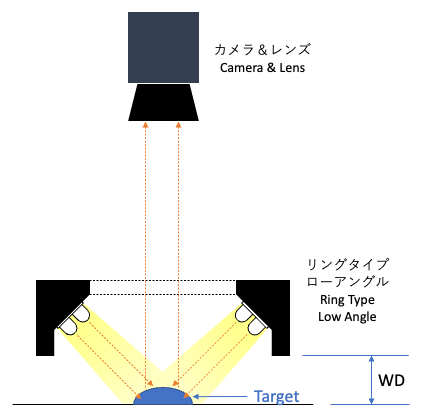

特長

  • 画像処理に最適なリングタイプLED照明
  • PWM点灯制御方式は低発熱でLED素子への熱負担が軽減されます。
  • 汎用正に優れるLED直射式ローアングル仕様
  • DC12V出力のパルス調光電源に接続できます。

用途

  • 錠剤・粉末内の異物検査
  • チップ部品の汚れ・エッジ検査
  • 刻印・文字検査
  • ボトル外周欠け検査

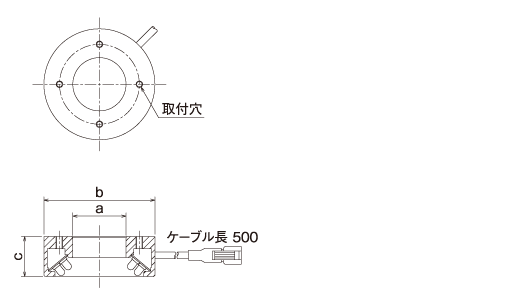

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 WD
(mm)		 寸法 (mm) 取付穴 外観図(pdf)
図面データ(dxf)
a b c タップ寸法 P.C.D.
HDRP-15LDR 赤 2.1 D9 5~10 φ15 φ40 17 4-M3深5 28 外観図
図面データ
HDRP-15LG 緑 2.2 FF 5~10 φ15 φ40 17 4-M3深5 28
HDRP-15LB 青 2.2 FF 5~10 φ15 φ40 17 4-M3深5 28
HDRP-15LDW 白 2.2 FF 5~10 φ15 φ40 17 4-M3深5 28
HDRP-24LDR 赤 2.7 D1 10~20 φ24 φ50 18 4-M3深5 36 外観図
図面データ
HDRP-24LG 緑 2.9 FF 10~20 φ24 φ50 18 4-M3深5 36
HDRP-24LB 青 2.9 FF 10~20 φ24 φ50 18 4-M3深5 36
HDRP-24LDW 白 2.9 FF 10~20 φ24 φ50 18 4-M3深5 36
HDRP-48LDR 赤 5.4 C8 15~30 φ48 φ74 19 4-M3深5 60 外観図
図面データ
HDRP-48LG 緑 5.4 FF 15~30 φ48 φ74 19 4-M3深5 60
HDRP-48LB 青 5.4 FF 15~30 φ48 φ74 19 4-M3深5 60
HDRP-48LDW 白 5.4 FF 15~30 φ48 φ74 19 4-M3深5 60
HDRP-68LDR 赤 7 FF 15~40 φ68 φ100 22 4-M3深6 84 外観図
図面データ
HDRP-68LG 緑 5.4 FF 15~40 φ68 φ100 22 4-M3深6 84
HDRP-68LB 青 5.4 FF 15~40 φ68 φ100 22 4-M3深6 84
HDRP-68LDW 白 5.4 FF 15~40 φ68 φ100 22 4-M3深6 84
HDRP-70LDR 赤 10.5 F3 15~40 φ70 φ120 21 4-M3深5 90 外観図
図面データ
HDRP-70LG 緑 6.9 FF 15~40 φ70 φ120 21 4-M3深5 90
HDRP-70LB 青 6.9 FF 15~40 φ70 φ120 21 4-M3深5 90
HDRP-70LDW 白 6.9 FF 15~40 φ70 φ120 21 4-M3深5 90
HDRP-108LDR 赤 11.9 F4 10~30 φ108 φ140 24 4-M3深6 125 外観図
図面データ
HDRP-108LG 緑 8 FF 10~30 φ108 φ140 24 4-M3深6 125
HDRP-108LB 青 8 FF 10~30 φ108 φ140 24 4-M3深6 125
HDRP-108LDW 白 8 FF 10~30 φ108 φ140 24 4-M3深6 125
HDRP-170LDR 赤 18.4 F0 40~70 φ170 φ200 22 4-M3深5 186 外観図
図面データ
HDRP-170LG 緑 18.9 FF 40~70 φ170 φ200 22 4-M3深5 186
HDRP-170LB 青 18.9 FF 40~70 φ170 φ200 22 4-M3深5 186
HDRP-170LDW 白 18.9 FF 40~70 φ170 φ200 22 4-M3深5 186

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

対応電源

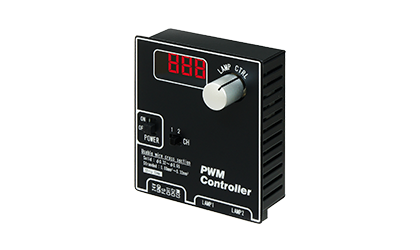

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル

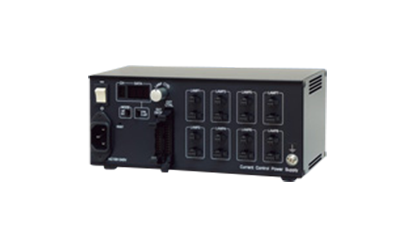

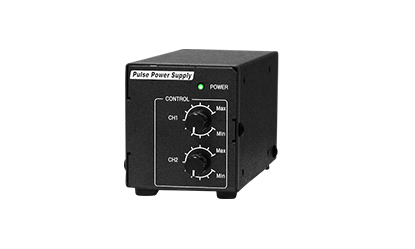

LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。

アクセサリー

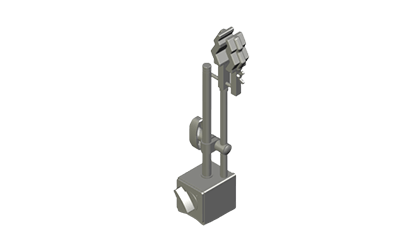

照明用拡散板 LED取付アーム
※HDRP-15L□は対象外となります。

関連製品
