目視検査用照明 スポットエース

型式 / 型番：SPA2-10CD / SPA2-10CW / SPA2-10SD / SPA2-10SW

業界トップクラス4chipLEDを採用
当社独自の定電流調光方式
最適なライティングのための構造

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 業界トップクラス4chipLEDを採用
  • 当社独自の定電流調光方式
  • 最適なライティングのための構造

用途

  • 各製造検査工程における製品の目視検査用照明
  • レンズ、ガラス製品、シート/フィルム｡金属表面の蒸着状態
  • ICウェハ、実装基板、自動車部品、塗装ムラ、色ムラの確認
  • 工作機械の補助照明、カスタム装置用光源

外観図

SPA2-10CD,CW外観図

SPA2-10CD,CW図面(dxf)

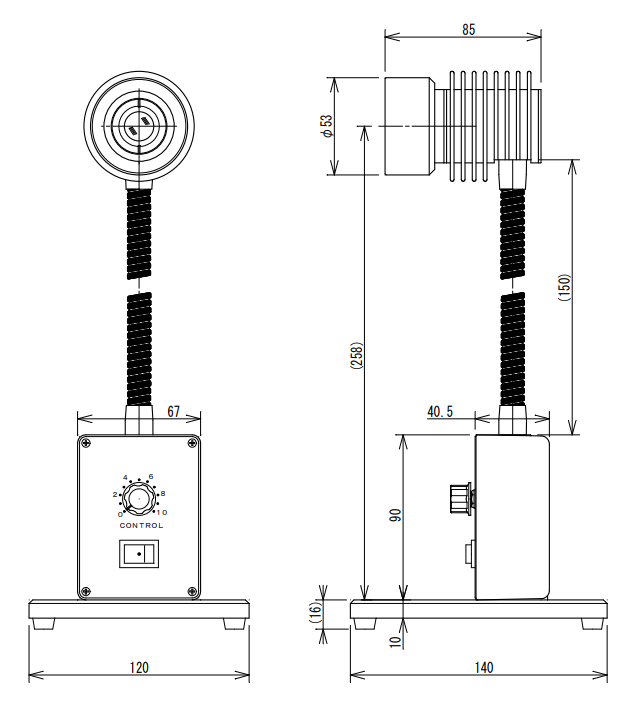

SPA2-10SD,SW外観図

SPA2-10SD,SW図面(dxf)

仕様・性能

型式 SPA2-10CD / SPA2-10CW / SPA2-10SD / SPA2-10SW
発光色 白色(CW,SW) / 電球色(CD,SD)
設置方式 クランプ(CW,CD) / スタンド(SW,SD)
レンズ 標準レンズ
レンズ形式 TKG-3079-650
中心照度 ※1 約30,000lx
照射範囲 ※2 φ200mm (@WD=200mm)
LED寿命 ※3 約20,000時間
フィルター φ30.5　適応フィルターはこちら
定格入力電圧 DC12V
消費電力 12W
光量調節 前面ボリュームによる連続調光
冷却方式 ファンレス自然放熱
使用温度範囲 0℃ ～ +40℃
使用湿度範囲 20% ～ 80%RH（結露無きこと）
重量 約800g (ACアダプタ除く)
付属ACアダプター入力 AC100-240V　50/60Hz
付属ACアダプター出力 DC12V 1.0A
※1中心照度はWD=200mmでの参考値です
※2照射範囲はWD=200mmでの参考値です
※3LED寿命は使用環境により異なります。保証値ではありません。

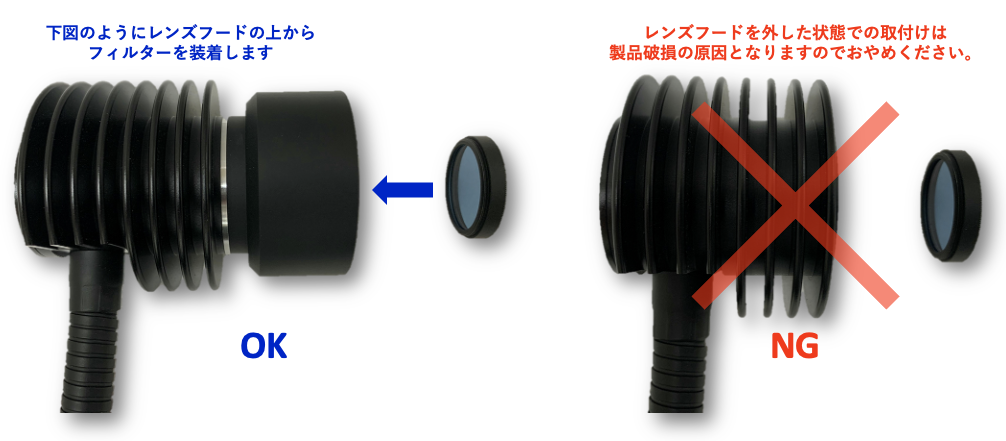

フィルターの正しい取付け方

適応フィルターはこちら

技術資料

SPA2-10コスト比較表

SPA2-10波長分布と相対光出力
