| 周波数範囲（GHz） | 27.5 ~ 28.5 | |
|---|---|---|
| polarization（偏波 ） | Linear | |
| Band Width（帯域幅） | 1GHz | |
| Gain（調整可能） | 6 ~ 10 dBi | |
| HPBW [°]（調整可能） | Elevation（垂直面内） | 13 ~ 25 ±5 |
| Azimuth（水平面内） | 18 ~ 40 ±5 | |
| VSWR | ≤ 2:1 | |
| インピーダンス | 50Ω | |
Sensorview
ASV0005
型式 / 型番：0005
屋内用の様々なアプリケーションに利用可能
手動による操作メカニズム
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
電気的性能
機械的性能
| アンテナ寸法( HxWxD ) | 44 x 44 x 44 mm |
|---|---|
| 重量 | ≤0.2 kg |
| コネクタタイプ | SMP x 1 |
| Radome Material（レドーム材質） | PC（ポリカーボネート） |
| Radome Color（レドームの色） | 白 |
| 温度範囲 | -40 °C ~ 70 °C |

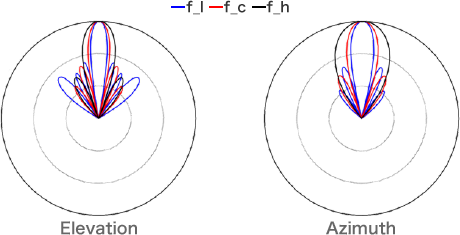

パターン
PDFダウンロード
