| 周波数範囲（GHz） | 27.5 ~ 28.5 | |
|---|---|---|
| polarization（偏波 ） | Linear | |
| Band Width（帯域幅） | 1GHz | |
| Gain（調整可能） | 13 ~ 15dBi | |
| HPBW [°]（調整可能） | Elevation（垂直面内） | 18 ±5 |
| Azimuth（水平面内） | 18 ±5 | |
| Tilt [°]（調整可能） | -7 ～ 7 | |
| VSWR | ≤ 2:1 | |
| インピーダンス | 50Ω | |
Sensorview
ASV0005-01
型式 / 型番：0005-01
屋内用の様々なアプリケーションに利用可能
手動もしくは機械的にもゲインとチルトの調整が可能
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
電気的性能
機械的性能
| アンテナ寸法( HxWxD ) | 60 x 47 mm |
|---|---|
| 重量 | ≤0.2 kg |
| コネクタタイプ | 2.92mm(f) x 1 |
| Radome Material（レドーム材質） | PC（ポリカーボネート） |
| Radome Color（レドームの色） | 白 |
| 温度範囲 | -40 °C ~ 70 °C |

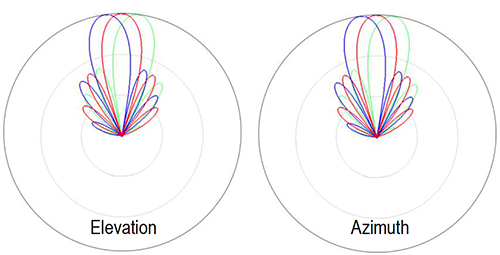

パターン
PDFダウンロード
