| 周波数範囲（GHz） | 26.5 ~ 29.5 | |
|---|---|---|
| polarization（偏波） | Linear | |
| Band Width（帯域幅） | 3GHz | |
| Gain（Typical） | 14 dBi | |
| HPBW [°] | Elevation（垂直面内） | 20 ±5 |
| Azimuth（水平面内） | 23 ±5 | |
| VSWR | ≤ 2:1 | |
| インピーダンス | 50 Ω | |
Sensorview
ASV0010A
型式 / 型番：0010A
狭ビームアンテナ
試験測定用アンテナ
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
電気的性能
機械的性能
| アンテナ寸法（HxWxD） | 10 x 34 x 34 mm |
|---|---|
| 重量 | ≤0.3 kg |
| コネクタタイプ | 2.92mm (f) x 1 |
| Radome Material（レドーム材質） | PC（ポリカーボネート） |
| Radome Color（レドームの色） | 白 |
| 温度範囲 | -40 °C ~ 70 °C |

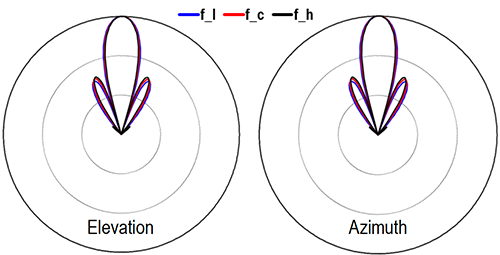

パターン
PDFダウンロード
