| 周波数範囲（GHz） | 26.5 ~ 29.5 | |
|---|---|---|
| polarization（偏波 ） | Linear | |
| Band Width（帯域幅） | 3GHz | |
| Gain | 9.5 dBi | |
| HPBW [°] | Elevation（垂直面内） | 70 ±3 |
| Azimuth（水平面内） | 70 ±3 | |
| Cross-pol. [dB] | ≤35 | |
| VSWR | ≤ 1.5:1 | |
| インピーダンス | 50 Ω | |
Sensorview
ASV0015
型式 / 型番：0015
直線偏波ホーンアンテナ
試験＆測定：AUT（被測定アンテナ）検証用アンテナ
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
電気的性能
機械的性能
| アンテナ寸法( HxWxD ) | 30 x 43 mm |
|---|---|
| 重量 | ≤0.3 kg |
| 使用コネクタ | 2.92mm (f) x 2 |
| 材質 | 青銅orアルミニウム |
| 温度範囲 | -40 °C ~ 70 °C |

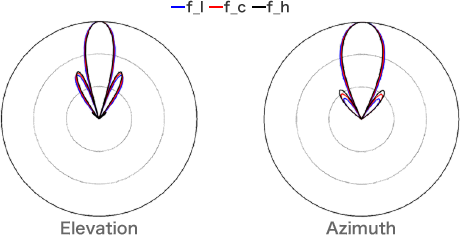

パターン
PDFダウンロード
