| 周波数範囲（GHz） | 24.2 ～ 40.5 | |
|---|---|---|
| polarization（偏波） | Linear | |
| Band Width（帯域幅） | 16.3GHz | |
| Gain（Typical） | ≥15 dBi | |
| HPBW [°] | Elevation（垂直面内） | 21 ±5 |
| Azimuth（水平面内） | 25 ±5 | |
| Cross-pol. [dB] | ≤35 | |
| VSWR | ≤ 1.8:1 | |
| インピーダンス | 50 Ω | |
Sensorview
ASV0015A
型式 / 型番：0015A
直線偏波ホーンアンテナ
試験＆測定：AUT（被測定アンテナ）検証用アンテナ
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
電気的性能
機械的性能
| アンテナ寸法（HxWxD） | 35 x 74 mm |
|---|---|
| 重量 | ≤0.3 kg |
| 使用コネクタ | 2.4mm (f) x 2 |
| 材質 | アルミニウム |
| 温度範囲 | -40 °C ~ 70 °C |

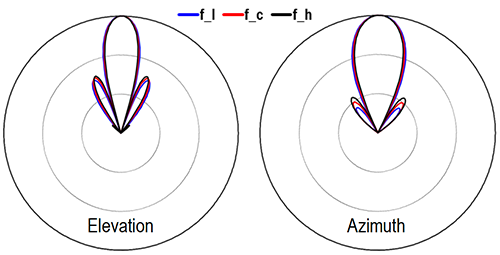

パターン
PDFダウンロード
