HAYASHI REPIC

Sensorview

ASV0015B

型式 / 型番:0015B

直線偏波ホーンアンテナ
試験&測定:AUT(被測定アンテナ)検証用アンテナ

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

電気的性能

周波数範囲(GHz) 24.5 ~ 40.5
polarization(偏波) Linear
Band Width(帯域幅) 16.3GHz
Gain(Typical) ≥13 dBi
HPBW [°] Elevation(垂直面内) 33 ±7
Azimuth(水平面内) 42 ±7
VSWR ≤ 1.7:1
インピーダンス 50 Ω

機械的性能

アンテナ寸法(HxWxD) A Type 17 x 17 x 25 mm
B Type 17 x 17 x 29 mm
重量 ≤0.2 kg
使用コネクタ 2.92mm (f) x 1
材質 アルミニウム
温度範囲 -40 °C ~ 70 °C

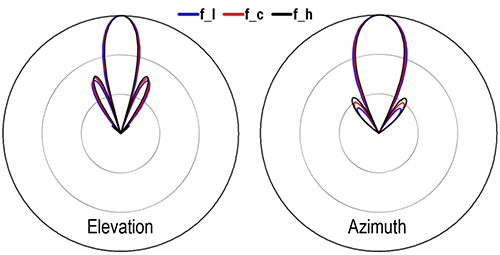

パターン

PDFダウンロード

データシート
