| 周波数範囲（GHz） | 24~26.5 / 26.5~29.5 /37.5~40.5 | |
|---|---|---|
| polarization（偏波 ） | RHCP or LHCP | |
| Band Width（帯域幅） | 2.3 / 3 / 3 GHz | |
| Gain | 11 dBic | |
| HPBW [°] | Elevation（垂直面内） | 25 / 20 / 17 |
| Azimuth（水平面内） | 33 / 29 / 33 | |
| Axial ratio（軸比） [dB] | ≤3 | |
| VSWR | ≤ 2:1 | |
| インピーダンス | 50 Ω | |
Sensorview
ASV0051
型式 / 型番：0051
RHCP/LHCP(右旋円偏波／左旋円偏波）
Triple band用円偏波アンテナ
試験＆測定：AUT（被測定アンテナ）検証用アンテナ
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
電気的性能
機械的性能
| アンテナ寸法( HxWxD ) | 22 x 42 x 42 mm |
|---|---|
| 重量 | ≤0.2 kg |
| 使用コネクタ | 2.92mm (f) x 1 |
| Radome（材質） | PC（ポリカーボネート） |
| Radome（色） | 白 |
| 温度範囲 | -40 °C ~ 70 °C |

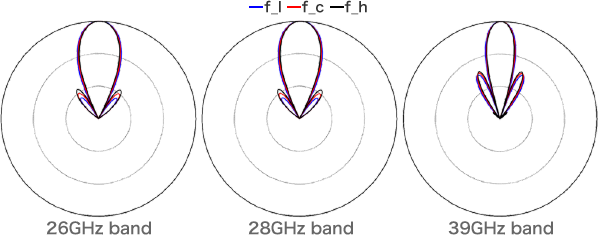

パターン
PDFダウンロード
