Sensorview社のMG210は、超小型で2芯の同軸接続を可能としたコネクタ付ケーブル及びレセプタクルです。
低損失で、低いEMIリーク特性を備えています。
同軸ケーブルとコネクタは、完全な50Ω適合です。
スライド嵌合方式のインターフェースは、回転の防止と振動に対する安定性を保証します。
主なアプリケーションは、CPE (Customer Premises Equipment)、5Gフェムトセル／5Gスモールセル(ミリ波アンテナモジュールとの内部配線)、ラップトップ、M.2カードのIF信号伝送です。
Sensorview
MG210

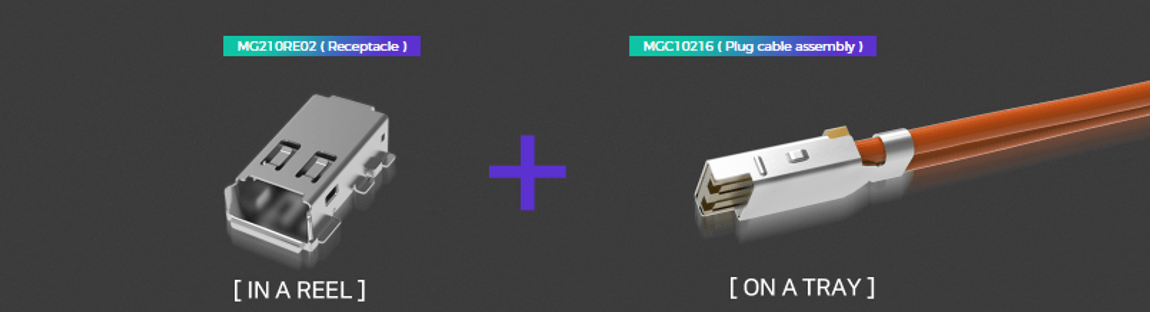

型式 / 型番：MG210
超小型2芯同軸コネクタ付ケーブル・レセプタクル
低損失、高シールド、低クロストーク
周波数帯域：DC～10GHz
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概要
特徴

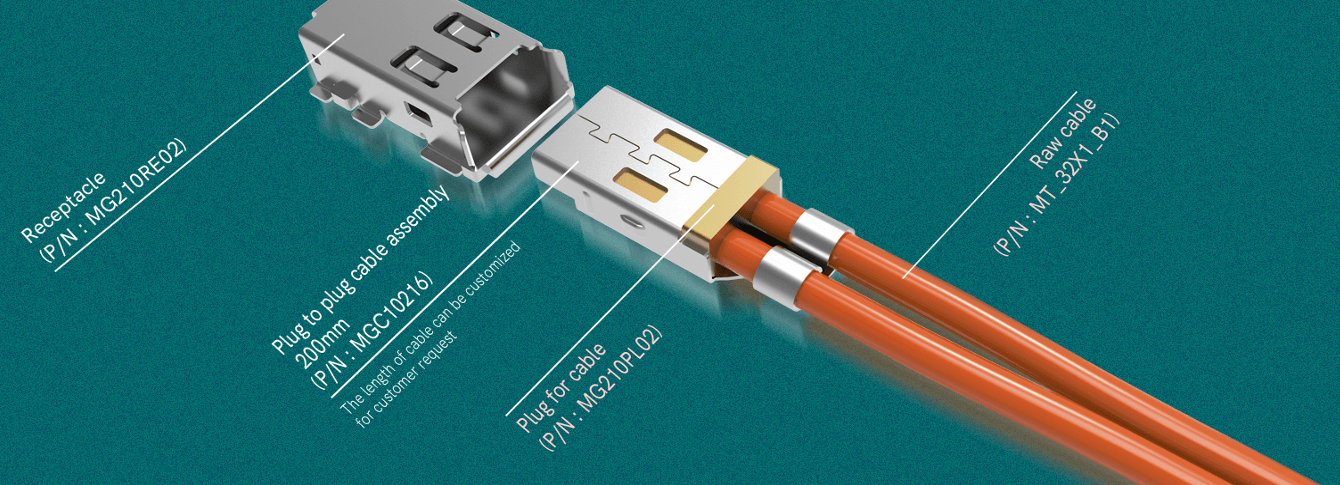

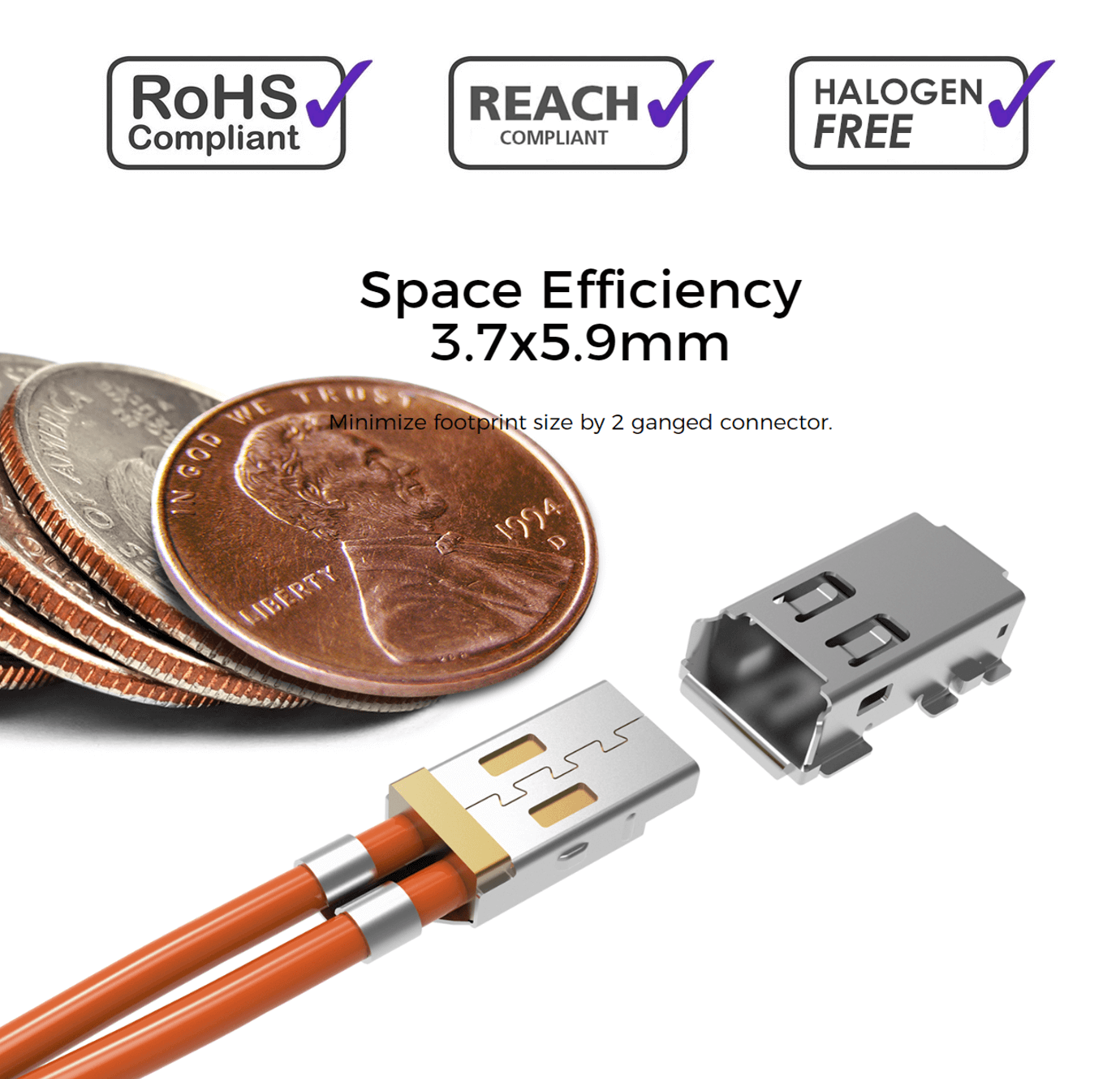

- スペース効率：2芯の同軸コネクタによってフットプリントサイズを最小化（3.7 x 5.9mm）
- 電力効率：低損失同軸ケーブル（-0.65dB/10cm@10GHz）
- 機械的安定性：X-Y-Zの動きと振動に対する強い耐性
- 最小化されたクロストーク（Max -40dB）：各接点は電気的/機械的に分離されています
- 最小化されたRF干渉：グランドシェルによる完全密閉型嵌合
仕様
| 項目 | 周波数 | 特性 |
|---|---|---|
| VSWR(Max.) | 0.01 ~ 10GHz | 1.5 |
| クロストーク(NEXT) | DC ~ 10GHz | Max -40dB(Typical -45dB) |
| ケーブル挿入損失 [25℃、海抜0m] | |
|---|---|
| 周波数 | [dB / 10cm] |
| 1GHz | -0.17 |
| 2GHz | -0.25 |
| 4GHz | -0.37 |
| 6GHz | -0.47 |
| 10GHz | -0.65 |
| 高さ | Max 2.0mm |
|---|---|

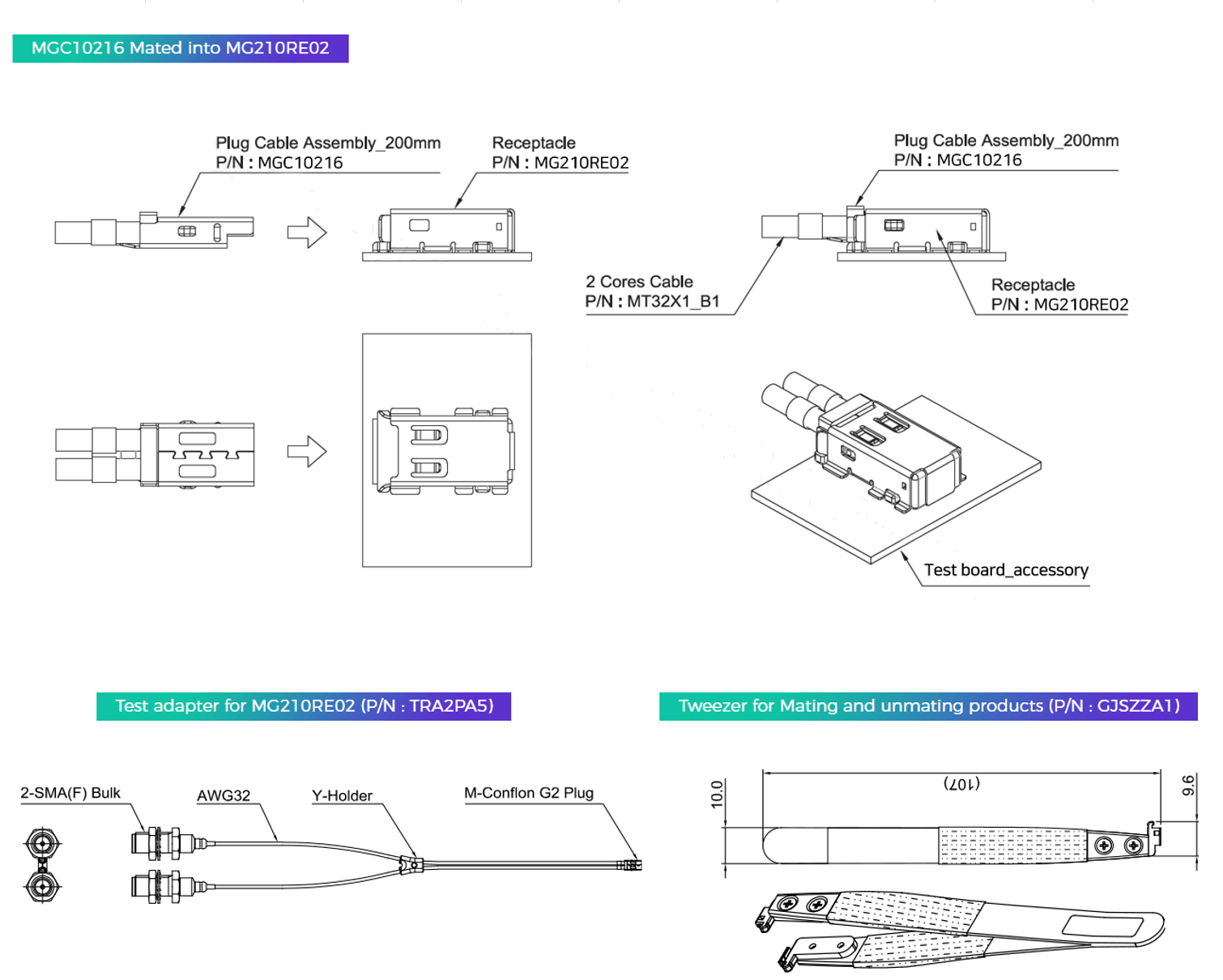

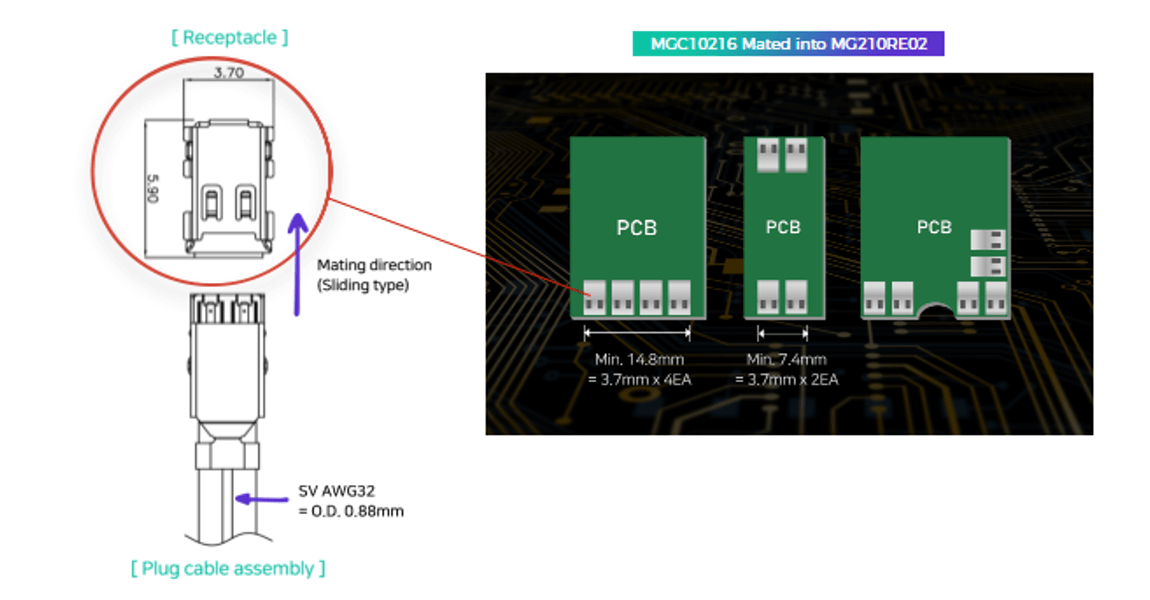

| レセプタクルフットプリント | 3.7 x 5.9mm |
| 周波数帯域 | DC～10GHz |
| 温度範囲 | -40 ~ +85℃ |
| 伝播速度 | 78% nominal |
| ケーブル最小曲げ半径 | 4mm |
