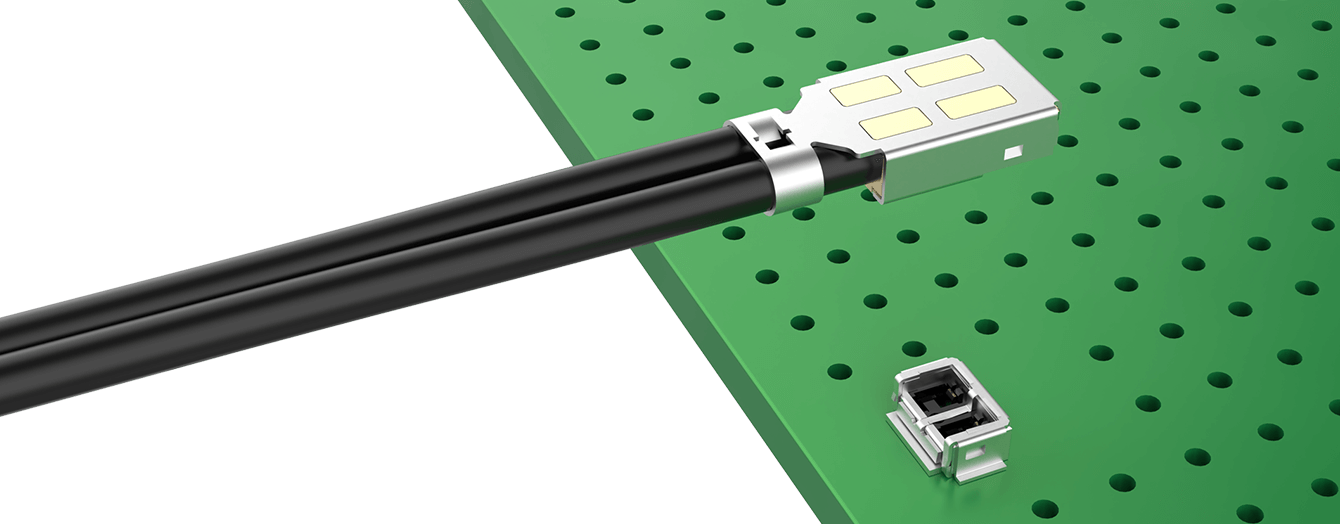

MG215Mは、超小型で2芯の同軸接続を可能としたコネクタ付ケーブル及びレセプタクルです。
低損失で、低いEMIリーク特性を備えています。
同軸ケーブルとコネクタは、完全な50Ω適合です。
垂直嵌合（縦勘合）方式のインターフェースは、回転の防止と振動に対する安定性を保証します。
主なアプリケーションは、DC～15GHzのM.2カード、RF/アンテナのRFもしくはIF（中間周波数）伝送です。
Sensorview
MG215M
型式 / 型番：MG215M
超小型2芯同軸コネクタ付ケーブル・レセプタクル
低損失、高シールド、低クロストーク
周波数帯域：DC～15GHz
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概要
特徴
- スペース効率：2芯の同軸コネクタによってフットプリントサイズを最小化
- 電力効率：低損失同軸ケーブル（DK <2.0）
- 機械的安定性：X-Y-Zの動きと振動に対する強い耐性
- 最小化されたクロストーク：各接点は電気的/機械的に分離されています
- 最小化されたRF干渉：グランドシェルによる完全密閉型嵌合
仕様
| 項目 | 周波数 | 特性 |
|---|---|---|
| VSWR(Max.) | 0.01 ～ 15GHz | 1.5 |
| クロストーク(NEXT) | DC ～ 15GHz | Max -50dB |
| ケーブル挿入損失 [25℃、海抜0m] | |
|---|---|
| 周波数 | [dB / 10cm] |
| 5GHz | -0.33 |
| 10GHz | -0.47 |
| 15GHz | -0.62 |
| 高さ | Max 1.4mm |
|---|---|

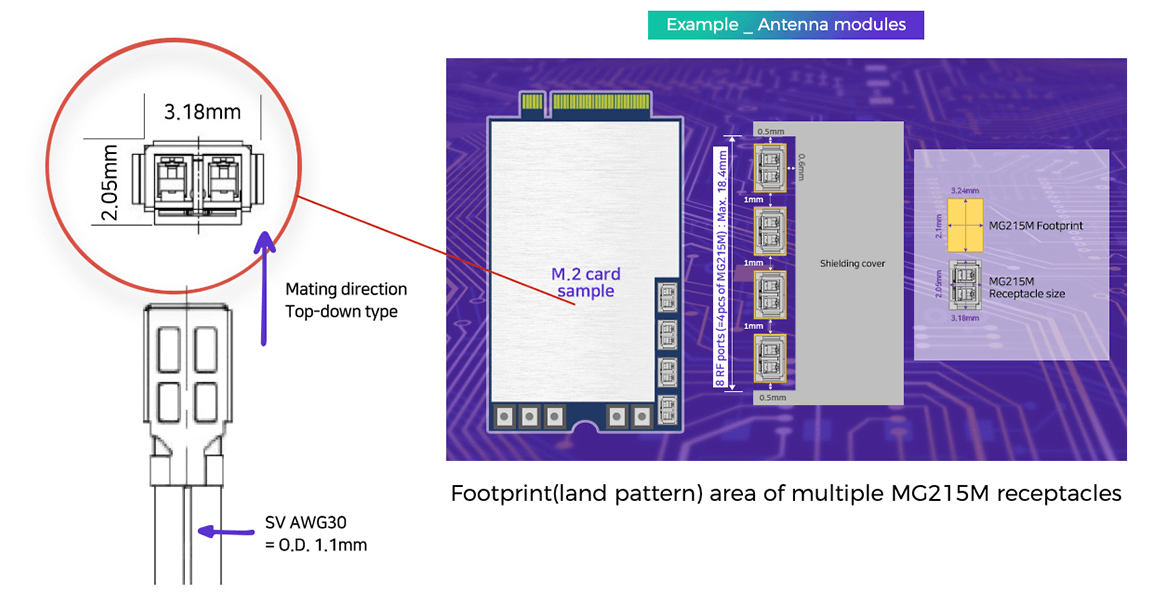

| レセプタクルフットプリント | 3.1 x 2.0mm |
| 周波数帯域 | DC～15GHz |
| インピーダンス | 50 Ω |
| 温度範囲 | -40 ℃ ~ +85 ℃ |
| 伝播速度 | 78% nominal |
| ケーブル最小曲げ半径 | 5 mm |

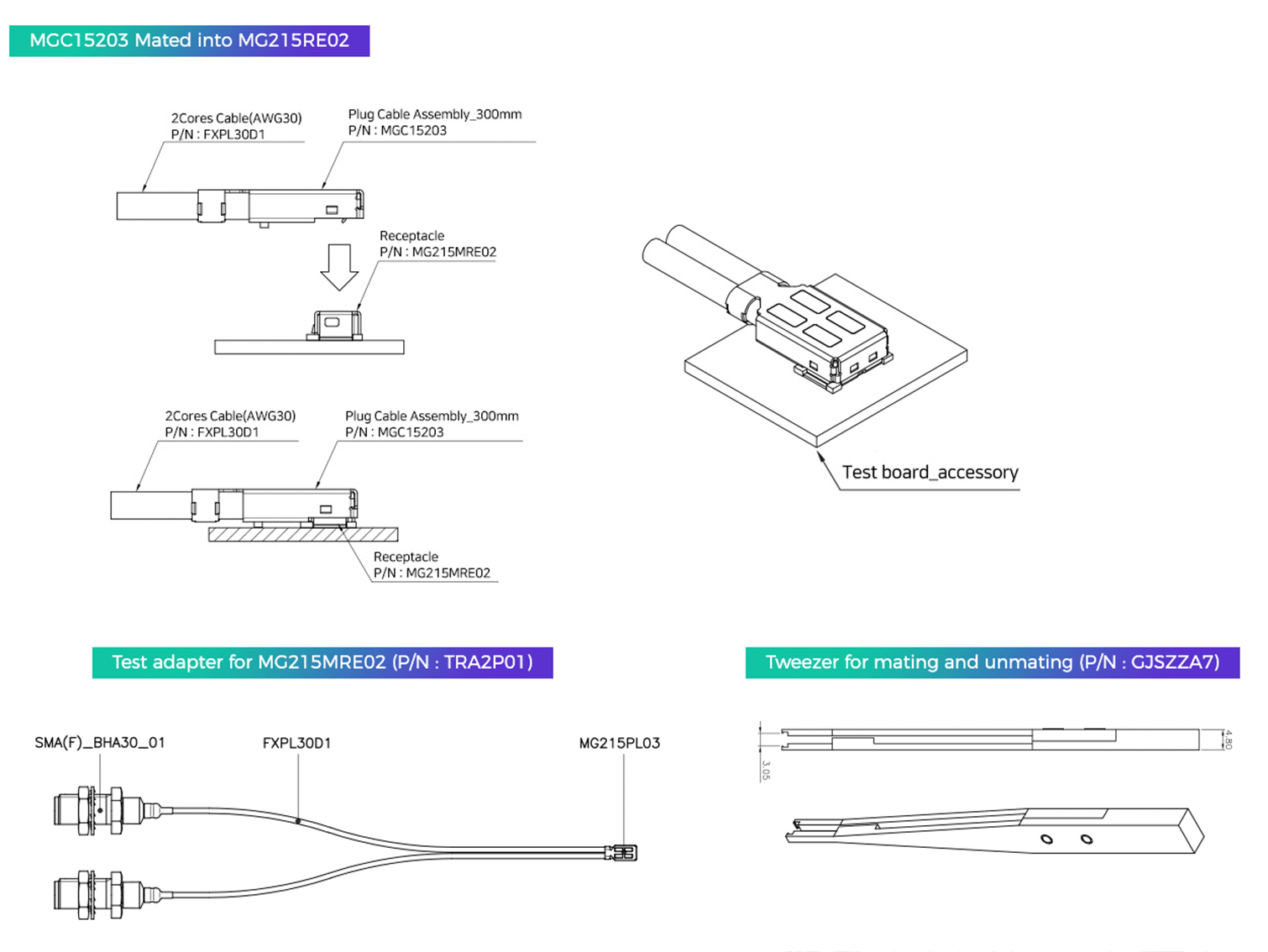

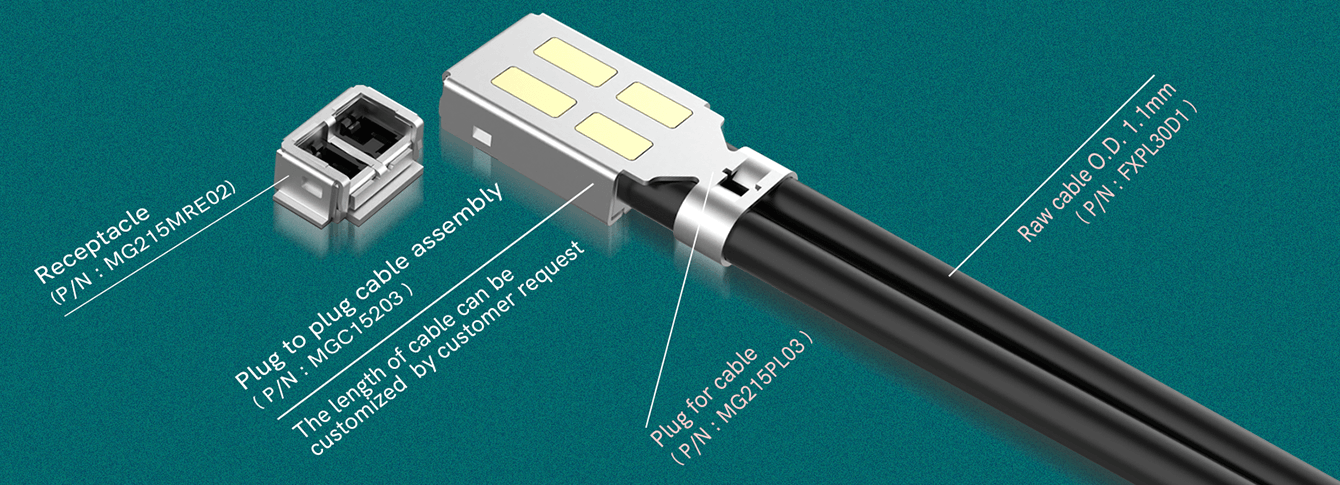

構造
アプリケーション
DC～15GHzのM.2カード、RF/アンテナのRFもしくはIF(中間周波数）伝送に最適です。

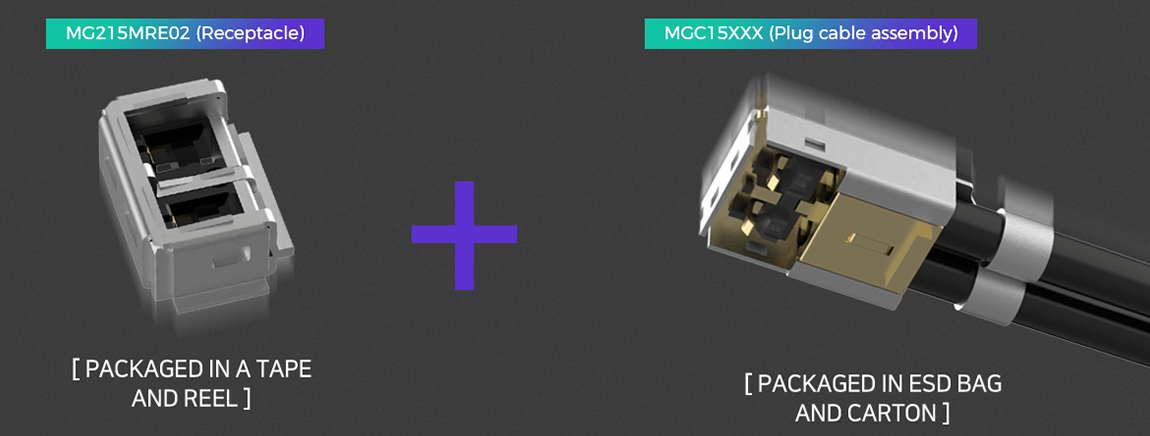

パッケージ
