ロングパルス電流トランス　ACCT

型式 / 型番：ACCT

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

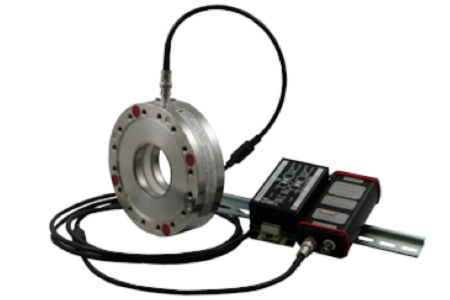

img_acct_01

高感度、最高速電流トランス

ACCTは、Herewardによって提案された、アクティブCTを発展させたものです。

ロングパルス、マクロパルス、数millisecondまでのパルスの精密波形測定ができます。

低ノイズ、低ドループで、出力信号DCオフセットを低減してあります。

仕様

高分解能タイプ(-HR) ≈ 1μArms 広帯域ノイズ

フルスケールレンジ ±5mA 〜 ±2A
出力電圧 ±10V
ダイナミックレンジ 1E+4以上
バンド幅 3Hz 〜 300kHz (-3dB)
立ち上がり時間 1.2us
出力信号ドループ < 2%/ms

広帯域タイプ(-WB) 〜 1MHz

フルスケールレンジ ±10mA 〜 ±2A
出力電圧 ±5V
ダイナミックレンジ 1E+4以上
バンド幅 3Hz 〜 1MHz (-3dB)
立ち上がり時間 350ns
出力信号ドループ < 2%/ms

センサー形状は3種類

  • コンフラットフランジに挟んで設置できる高真空タイプ（In-flange　-UHV)
  • 真空ダクトの外側に設置する大気中用
  • ノイズ環境で使える高分解能、磁気シールドタイプ（-MSH）

ビームダクトにコンフラットフランジ2箇所設ければ容易にインストールできるIn-flange型があります。

大気中用は内径16mm〜178mmが標準です。もっと大きな内径も製作できます。

PDFダウンロード

詳細仕様カタログPDF
