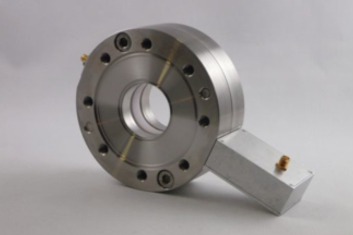

Turbo-ICTはRF 350MHzまでのトランスファーチャージを1%以下のコア損失で積分します。出力パルスの継続時間が、既製のICTと比べて70nsから3nsになりました。増加した出力振幅は、SN比で5倍に改善しています。

テクノロジー

Turbo-ICTは1コア以上の2コア、4コア、8コアから出来ています。

コアは互いに出力電圧を増やすために直列に、もしくは出力電流を増やすために並列につながっています。

直列と並列の組み合わせは、アンプノイズを低減した最初のアンプの入力インピーダンスマッチングさせるために、Turbo-ICTの出力インピーダンスを制御することができます。

Turbo-ICTアンプとRFモデュレーターは、グランドループを避けるためにケーブルを通じてBCM-RFから供給されます。

BCM-RFは、実質的には2種類の操作モードを持つRFレシーバーの一つです。
- Track-Continuousモード（CWとロングマクロパルス）
- Sample&Holdモード（シングルバンチ）

出力は、ビームカレントまたはバンチチャージのlog値になります。

最大電流	20mA
RF	1MHz〜350MHz
出力バンド幅	>5MHz
ノイズ	〜0.1 uArms(※)　DC 5MHzまで

バンチ幅	1fs〜1ns
バンチチャージ	100fC〜100pC
シングルバンチ測定ノイズ	10 fC(※)

(※) Turbo2オプション
