EATON
Cam-Lok (カムロック)
F シリーズ
型式 / 型番:E1010/ E1012/ E1012-88 シリーズ
Cam-Lok(カムロック)Fシリーズ大電流コネクタは、とても荒い使用環境や溶接関連アプリケーションのために特別設計されており、極めて高い信頼性と安全性を提供し、非常に優れた耐環境性を持ちます。
高い耐熱性(標準タイプ:~+95℃、耐熱タイプ:~+180℃)で、溶接装置、分電盤、パッチパネル、熱処理といったアプリケーションを強力にサポートします。

第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
仕様

シリーズ | E1010 | E1012 | E1012-88 |
---|---|---|---|
絶縁体材質 | 強化熱可塑性プラスチック | 強化熱可塑性プラスチック | (特許技術により開示されません) |
規格電圧 | 120V | 120V | 120V |
連続定格電流 | 150A | 315A | 400A |
間欠最大電流 | 200A | 550A | 670A |
規格 | OSHA | OSHA | OSHA |
プラグ組立方式 | ピン固定 | ピン固定 | ピン固定 |
主な使用業界 | ・溶接 ・パッチパネル ・熱処理 |

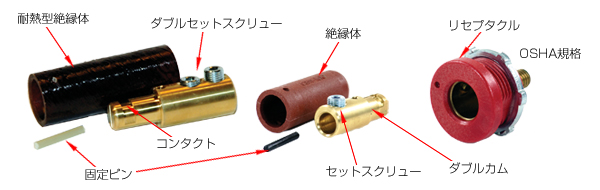

E1010/E1012/E1012-88
オスプラグ

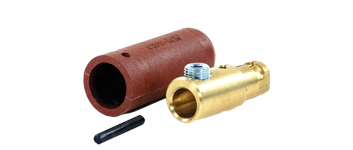

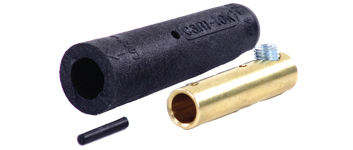

E1012-63

E1012-64

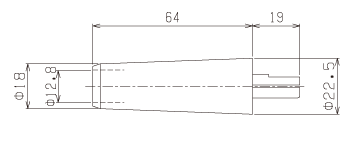

E1010シリーズ

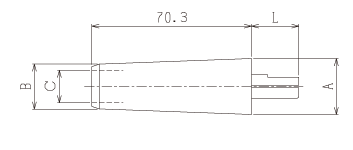

E1012シリーズ

セットスクリュー | ケーブルサイズ | 色 | 型番 | A | B | C | L |
---|---|---|---|---|---|---|---|
シングル | 8〜22㎟ | 赤 | E1010-61 | − | − | − | − |
黒 | E1010-62 | ||||||
33〜53㎟ | 赤 | E1012-61 | ø28.7 | ø24 | ø19.3 | 26 | |
黒 | E1012-62 | ||||||
53〜85㎟ | 赤 | E1012-63 | ø30.5 | ø28 | ø22.5 | 21 | |
黒 | E1012-64 | ||||||
85〜107㎟ | 赤 | E1012-65 | ø33.6 | ø31 | ø25.8 | 21 | |
黒 | E1012-66 |

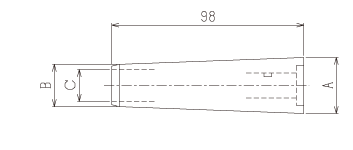

メスプラグ

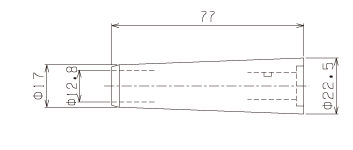

E1010シリーズ

E1012シリーズ

セットスクリュー | ケーブルサイズ | 色 | 型番 | A | B | C |
---|---|---|---|---|---|---|
シングル | 8〜22㎟ | 赤 | E1010-71 | − | − | − |
黒 | E1010-72 | |||||
33〜85㎟ | 赤 | E1012-71 | ø30.4 | ø26.8 | ø22.2 | |
黒 | E1012-72 | |||||
85〜107㎟ | 赤 | E1012-73 | ø33.6 | ø30 | ø25.5 | |
黒 | E1012-74 |

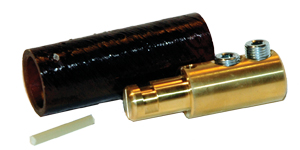

耐熱型プラグ
E1012-88

セットスクリュー | ケーブルサイズ | ジェンダー | 型番 |
---|---|---|---|
ダブル | 53〜107㎟ | オス | E1012-88 |
メス | E1012-98 |

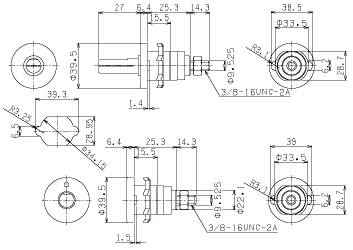

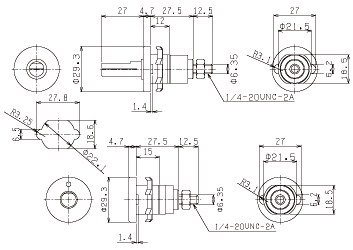

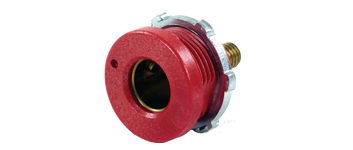

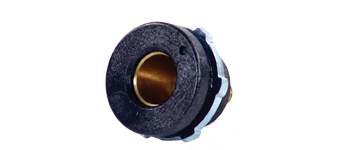

標準/耐熱型リセプタクル
E1012-304

E1012-502

E1010シリーズ

E1012シリーズ

ケーブルサイズ | 色 | 型番(オス) | 型番(メス) | |
---|---|---|---|---|
8〜22㎟ | 赤 | E1010-307 | E1010-301 | 標準 |
黒 | E1010-308 | E1010-302 | 標準 | |
53〜107㎟ | 赤 | E1012-307 | E1012-303 | 標準 |
黒 | E1012-308 | E1010-304 | 標準 | |
黒 | E1012-508 | E1010-502 | 耐熱型 |
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
