Cam-Lok (カムロック)
Jシリーズ

型式 / 型番:E1015/ E-Z1016/ E1016/ E1017 シリーズ

Cam-Lok(カムロック)Jシリーズは、特別な材質で形成されており、非常に優れた水密性を実現した、大電流コネクタです。
コネクタのねじ込み負荷を軽減する機構によって、適応性が高く、幅広くご利用いただけます。導体を露出させないため、ケーブルジャケットが採用されており、接触の危険をしっかり防止します。

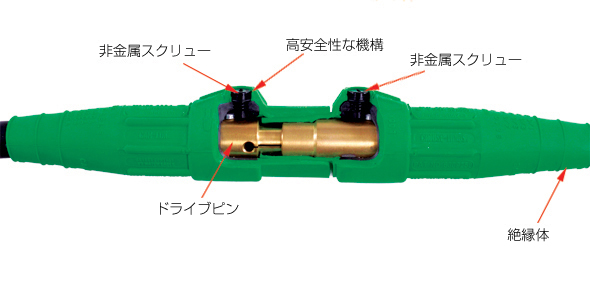

誘導加熱が発生しない高強度の材質で作られている絶縁体から成形された、ロッキングリングを備えています。コンタクトが絶縁体に挿入する事によって、ドライブピンがリングに掴まえられ、所定の位置にしっかりロッキングできるため、極めて安全性の高いコネクタです。

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

仕様

シリーズ E1015シリーズ E-Z1016/E1016シリーズ E1017シリーズ
絶縁体材質 熱可塑性エラストマー 熱可塑性エラストマー 合成ゴム
規格電圧 600V 600V 600V
連続定格電流 150A 190A/300A/400A 690A
間欠最大電流 200A 550A 1150A
規格 UL/CSA/NEMA3R UL/CSA/NEMA3R UL/CSA/NEMA3R
プラグ組立方式 セットスクリュー セットスクリュー セットスクリュー
主な使用業界 ・携帯用電源
・モーター
・発電機
・エンターテインメント

E1015シリーズ

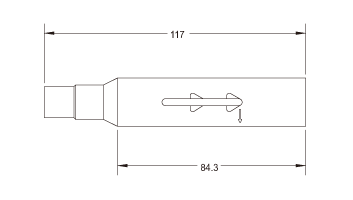

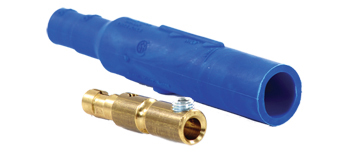

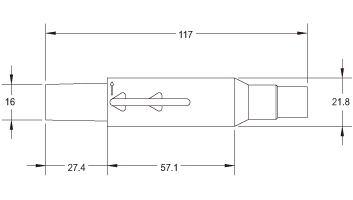

オスプラグ

E1015-8313

セットスクリュー ケーブルサイズ 型番
シングル 8〜14㎟ E1015-8306
E1015-8308
E1015-8310
E1015-8311
E1015-8313

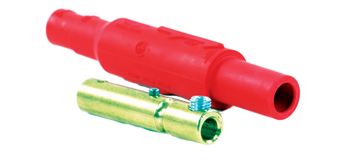

メスプラグ

E1015-8333

セットスクリュー ケーブルサイズ 型番
シングル 8〜14㎟ E1015-8331
E1015-8333
E1015-8335
E1015-8336
E1015-8338

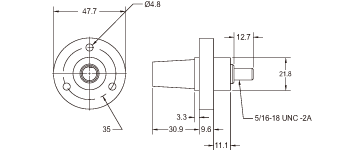

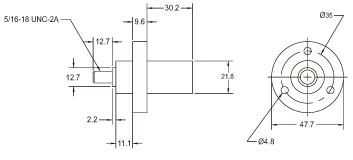

リセプタクル

オスリセプタクル

メスリセプタクル

型番(オス) 型番(メス)
E1015-1600 E1015-1625
E1015-1602 E1015-1627
E1015-1604 E1015-1629
E1015-1605 E1015-1630
E1015-1606 E1015-1631

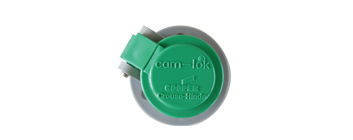

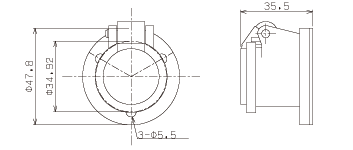

リセプタクルカバー

E1015SC-35

型番
E1015SC-32
E1015SC-36
E1015SC-35
E1015SC-38
E1015SC-34

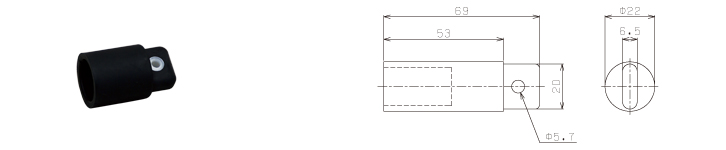

オスコンタクト用キャップ

型番
A100793-1

メスコンタクト用キャップ

型番
A100792-1

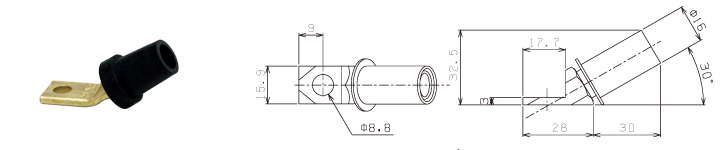

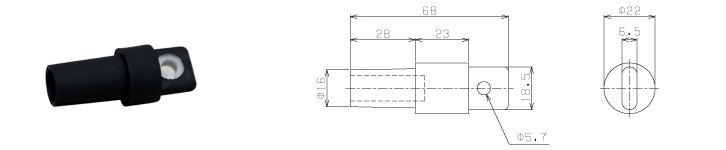

アングルスタイル

ケーブルサイズ 型番
8〜22㎟ E1015-575
E1015-577
E1015-579
E1015-580
E1015-581

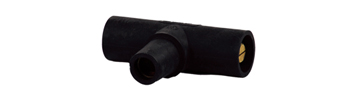

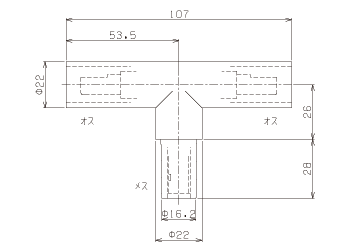

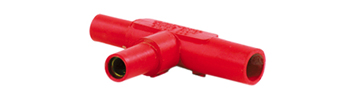

パラレルTコネクタ

型番
E1015-2324
E1015-2326
E1015-2328
E1015-2329
E1015-2348

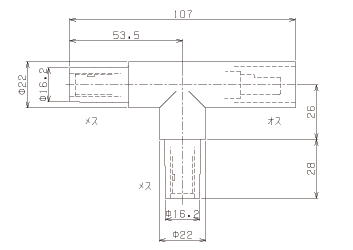

タッピングTコネクタ

型番
E1015-2312
E1015-2314
E1015-2316
E1015-2317
E1015-2350

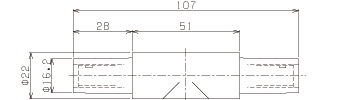

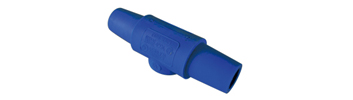

両メスコンタクトコネクタ

型番
E1015-2352
E1015-2354
E1015-2356
E1015-2357
E1015-2358

詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。

E-Z1016/E1016シリーズ

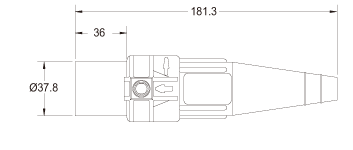

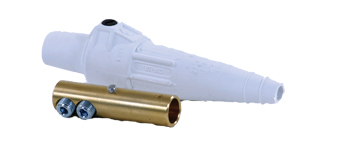

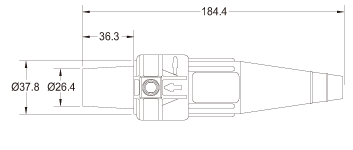

オスプラグ

E-Z1016-8354

セットスクリュー ケーブルサイズ 型番
ダブル 14~22㎟
販売休止中
E-Z1016-8818
E-Z1016-8820
E-Z1016-8822
E-Z1016-8824
E-Z1016-8826
33〜67㎟ E-Z1016-8350
E-Z1016-8352
E-Z1016-8354
E-Z1016-8355
E-Z1016-8356
67〜107㎟ E-Z1016-8362
E-Z1016-8364
E-Z1016-8366
E-Z1016-8367
E-Z1016-8368

メスプラグ

E-Z1016-8380

セットスクリュー ケーブルサイズ 型番
ダブル 14~22㎟
販売休止中
E-Z1016-8819
E-Z1016-8821
E-Z1016-8823
E-Z1016-8825
E-Z1016-8827
33〜67㎟ E-Z1016-8375
E-Z1016-8377
E-Z1016-8379
E-Z1016-8380
E-Z1016-8381
67〜107㎟ E-Z1016-8387
E-Z1016-8389
E-Z1016-8391
E-Z1016-8392
E-Z1016-8393

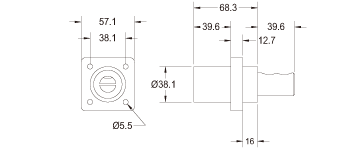

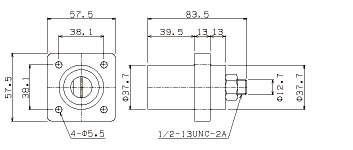

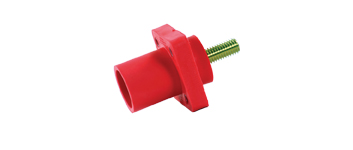

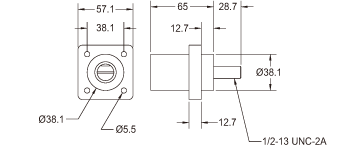

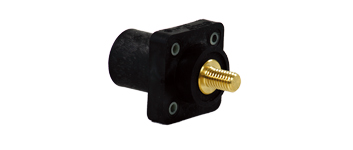

オスコンタクトリセプタクル

ケーブルサイズ 型番
13.30〜107㎟
※構造上、E1016シリーズ専用となっているため、他のシリーズには使用できないので、ご注意ください。
E1016-1600
E1016-1602
E1016-1604
E1016-1605
E1016-1612

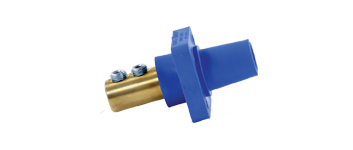

メスコンタクトリセプタクル

ケーブルサイズ 型番
13.30〜107㎟
※構造上、E1016シリーズ専用となっているため、他のシリーズには使用できないので、ご注意ください。
E1016-1631
E1016-1633
E1016-1635
E1016-1636
E1016-1643

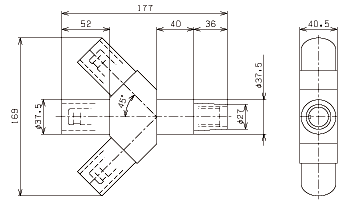

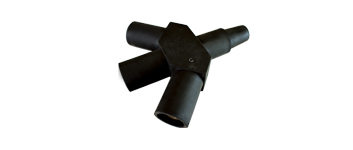

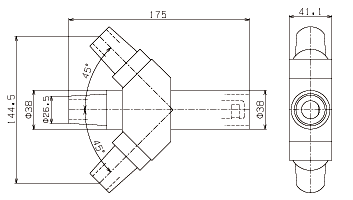

スリーファータピングT(M-F-F-F)

型番
E1016-9510
E1016-9512
E1016-9514
E1016-9515
E1016-9516

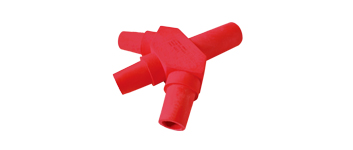

スリーファータピングT(F-M-M-M)

型番
E1016-9580
E1016-9600
E1016-9620
E1016-9630
E1016-9640

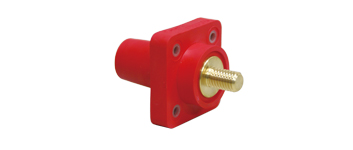

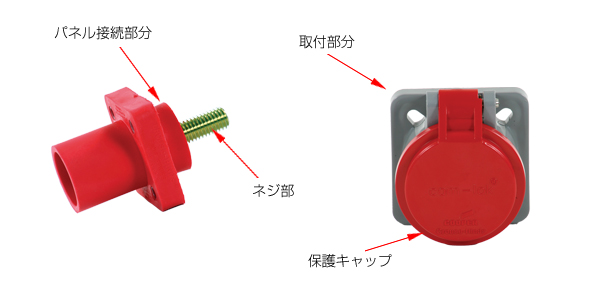

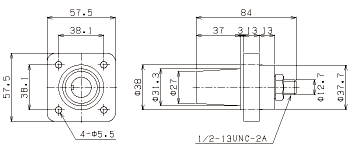

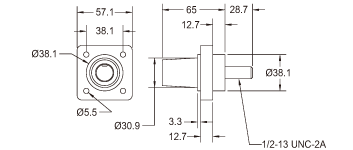

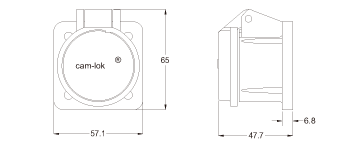

リセプタクル

E1016-1602S

オスリセプタクル

メスリセプタクル

型番(オス) 型番(メス)
E1016-1600S E1016-1631S
E1016-1602S E1016-1633S
E1016-1604S E1016-1635S
E1016-1605S E1016-1636S
E1016-1612S E1016-1643S

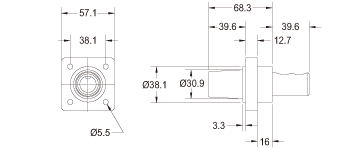

DSS リセプタクル

E1016-1731

オスDSSリセプタクル

メスDSSリセプタクル

型番(オス) 型番(メス)
E1016-1700 E1016-1725
E1016-1702 E1016-1727
E1016-1704 E1016-1729
E1016-1705 E1016-1730
E1016-1706 E1016-1731

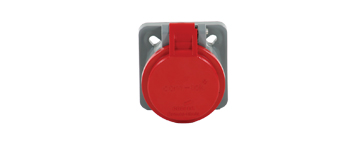

リセプタクルカバー

E1016SC-36

型番
E1016SC-32
E1016SC-36
E1016SC-35
E1016SC-38
E1016SC-34

オスコンタクト用キャップ

型番
A100601-17

メスコンタクト用キャップ

型番
A100602-17

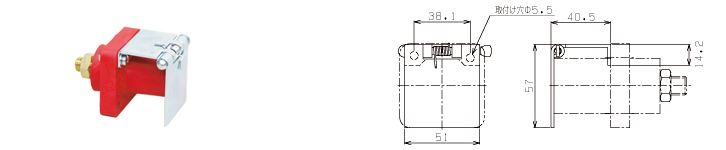

スナップバックカバー(金属製)

型番
メッキ E1016MC-ZN

アングルスタイル

ケーブルサイズ 型番
33〜107㎟ E1016-575
E1016-577
E1016-579
E1016-580
E1016-587

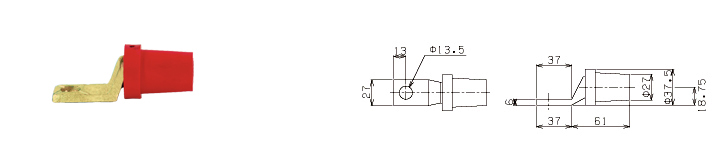

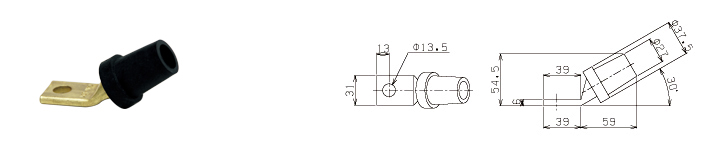

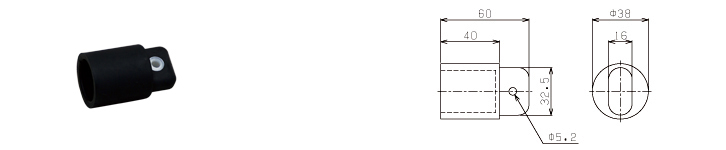

オフセットスタイル

ケーブルサイズ 型番
33〜107㎟ E1016-625
E1016-627
E1016-629
E1016-630
E1016-638

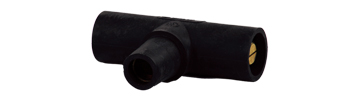

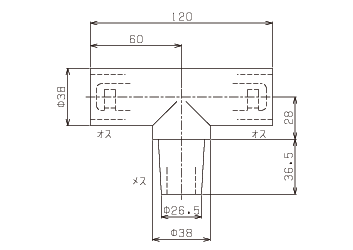

パラレルTコネクタ

型番
E1016-2324
E1016-2326
E1016-2328
E1016-2329
E1016-2348

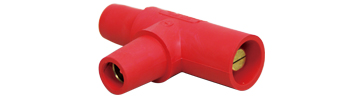

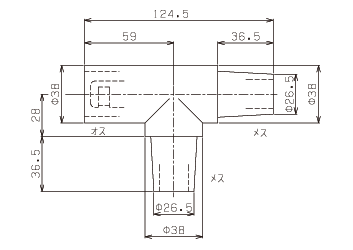

タッピングTコネクタ

型番
E1016-2312
E1016-2314
E1016-2316
E1016-2317
E1016-2350

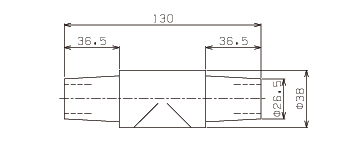

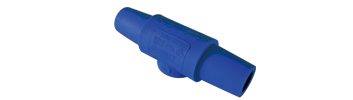

両メスコンタクトコネクタ

型番
E1016-2352
E1016-2354
E1016-2356
E1016-2357
E1016-2358

詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。

E1017

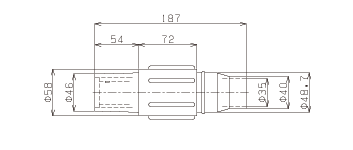

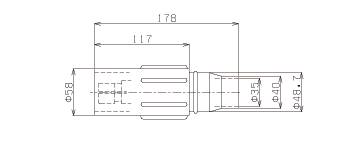

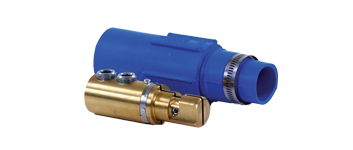

オスプラグ

E1017-356

セットスクリュー ケーブルサイズ 型番
ダブル 177〜253㎟ E1017-350
E1017-352
E1017-354
E1017-355
E1017-356

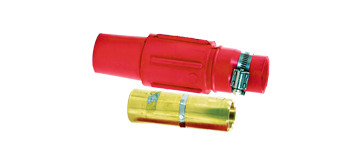

メスプラグ

E1017-377

セットスクリュー ケーブルサイズ 型番
ダブル 177〜253㎟ E1017-375
E1017-377
E1017-379
E1017-380
E1017-381

メスコンタクトターミナル

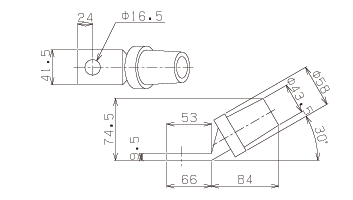

アングルスタイル

ケーブルサイズ 型番
177〜253㎟ E1017-575

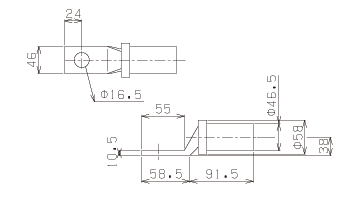

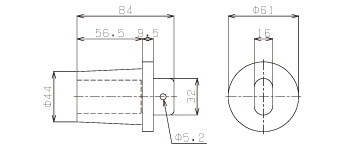

オフセットスタイル

ケーブルサイズ 型番
177〜253㎟ E1017-625

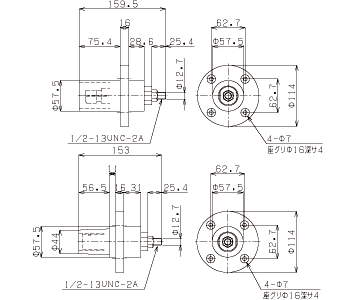

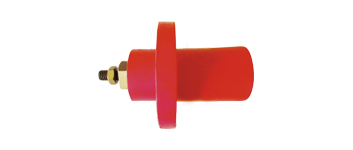

リセプタクル

E1017-1604

90°タイプ

90°タイプ
型番(オス) 型番(メス)
E1017-1600 E1017-1625
E1017-1604 E1017-1629
E1017-1608 E1017-1633
E1017-1610 E1017-1635
E1017-1612 E1017-1637

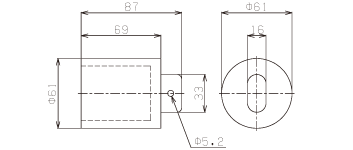

オスコンタクト用キャップ

型番
A100603-2

メスコンタクト用キャップ

型番
A100604-2

詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
