MAGNELAB

広帯域電流トランス

型式 / 型番：CT-

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

概説

高周波、広帯域　高感度　高温度　高精度

マグネラボ社の電流トランス(CT)は高精度です。非接触でユニポール・ダイポールのシングルパルス、繰り返しパルス、連続電流波形を正確な電圧波形で出力します。

測定電流範囲は数 μAから20kAまでです。周波数範囲は低周波 0.5Hz から高周波 500MHzまで可能です。このCTは1次側の貫通電流を正確な電圧波形で出力します。オシロスコープ、RF パワーメータ、スペクトラムアナライザー、ユーザー制作電子回路へ接続して、そのまま観測、計測、測定できます。

すばらしい性能と品質をもった5種類の大きさがあります。出力コネクタは2種類でBNCタイプまたはSMAタイプです。ユーザーのさまざまな適用に柔軟に対応できる感度で供給しています。

動作原理

すべてのCTに、校正証明書と試験データが同封されます。性能の最適な水準が得られるよう保証しています。

マグネラボ社製 CT は競合製品と比べ重要な利点を提供します

高速トランジェント電流を充実に電圧波形で出力する高域カットオフ周波数特性
低レベル電流でも検出できる感度5倍(5V/A)
使用温度範囲　-20℃〜+120℃
広帯域にわたる出力感度±0.5％の高精

適用分野

レーザーとプラズマ
EMCとEMI
半導体ゲートスイッチング
電力システムの高調波と過渡性
雷とそのシュミレーションテスト
充電と放電
コロナ放電
局部放電
不規則な電流変動の精密測定

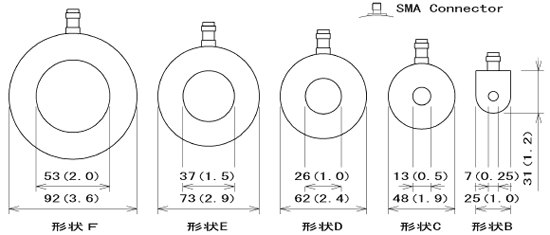

寸法

BNC高さ：全モデル　16mm(0.63") SMA高さ：全モデル　10mm(0.40")
厚み寸法：モデルC,D,E&F　17mm(0.67")、モデルB　15mm(0.60")　
寸法単位/mm(インチ)

仕様

モデル	出力電圧(V/A)		最大 rms(A)	Max Peak (A)	ドループ (%/μs)	立ち上がり (ns)	Max I.t積 (As) in 50Ω	-3db 低域fL (Hz)	3db 高域fH (MHz)
モデル	in 1MΩ	in 50Ω	最大 rms(A)	Max Peak (A)	ドループ (%/μs)	立ち上がり (ns)	Max I.t積 (As) in 50Ω	-3db 低域fL (Hz)	3db 高域fH (MHz)
CT- B5.0 -BNC	5.0 (V/A)	2.5 (V/A)	2	200	3	0.875	0.0001	4800	400
CT- B2.5 -BNC	2.5	1.25	5	400	0.75	0.7	0.0004	1200	500
CT- B1.0 -BNC	1	0.5	8	1000	0.13	0.7	0.0025	200	500
CT -B0.5 -BNC	0.5	0.25	11	2000	0.03	1.75	0.01	48	200
CT -B0.25 -BNC	0.25	0.125	16	4000	0.015	3.5	0.013	24	100
CT- B0.1 -BNC	0.1	0.05	25	10000	0.006	7	0.013	10	50
CT- B0.05 -BNC	0.05	0.025	35	20000	0.003	17.5	0.053	5	20
CT- C5.0 -BNC	5	2.5	2	200	3	0.875	0.0002	4800	400
CT- C2.5 -BNC	2.5	1.25	5	400	0.75	0.7	0.0008	1200	500
CT- C1.0 -BNC	1	0.5	11	1000	0.13	0.7	0.005	200	500
CT- C0.5 -BNC	0.5	0.25	16	2000	0.03	1.75	0.02	48	200
CT- C0.25 -BNC	0.25	0.125	22	4000	0.01	3.5	0.08	12	100
CT- C0.1 -BNC	0.1	0.05	35	10000	0.004	7	0.167	6	50
CT- C0.05 -BNC	0.05	0.025	50	20000	0.002	17.5	0.283	3	20
CT- D5.0 -BNC	5	2.5	2	200	3	0.875	0.0002	4800	400
CT- D2.5 -BNC	2.5	1.25	5	400	0.75	0.7	0.0008	1200	500
CT- D1.0 -BNC	1	0.5	11	1000	0.13	0.7	0.005	200	500
CT- D0.5 -BNC	0.5	0.25	16	2000	0.03	1.75	0.02	48	200
CT- D0.25 -BNC	0.25	0.125	22	4000	0.01	3.5	0.08	12	100
CT- D0.1 -BNC	0.1	0.05	35	10000	0.002	7	0.5	2	50
CT- D0.05 -BNC	0.05	0.025	50	20000	0.001	17.5	0.756	1	20
CT- E5.0 -BNC	5	2.5	2	200	3	0.875	0.0002	4800	400
CT- E2.5 -BNC	2.5	1.25	5	400	0.75	0.7	0.0008	1200	500
CT- E1.0 -BNC	1	0.5	11	1000	0.13	0.7	0.005	200	500
CT- E0.5 -BNC	0.5	0.25	22	2000	0.03	1.75	0.02	48	200
CT- E0.25 -BNC	0.25	0.125	32	4000	0.01	3.5	0.08	12	100
CT- E0.1 -BNC	0.1	0.05	50	10000	0.002	7	0.5	2	50
CT- E0.05 -BNC	0.05	0.025	71	20000	0.001	17.5	0.756	1	20
CT- F5.0 -BNC	5	2.5	2	200	3	0.875	0.0002	4800	400
CT- F2.5 -BNC	2.5	1.25	5	400	0.75	0.7	0.0008	1200	500
CT- F1.0 -BNC	1	0.5	11	1000	0.13	0.7	0.005	200	500
CT- F0.5 -BNC	0.5	0.25	22	2000	0.03	1.75	0.02	48	200
CT- F0.25 -BNC	0.25	0.125	32	4000	0.01	3.5	0.08	12	100
CT- F0.1 -BNC	0.1	0.05	50	10000	0.002	7	0.5	2	50
CT- F0.05 -BNC	0.05	0.025	71	20000	0.001	17.5	0.756	1	20
CT-CALCERT	オプションで振幅対周波数応答特性の校正証明書

Max It (As)

50Ω終端、バイポーラパルスでの値です。ユニポーラパルスの最大It積で測定する時は数mAのDC逆バイアス電流を流す必要があります。

コネクタセレクション

モデルナンバーの最後にコネクタの種類を明記してください。例えば SMAコネクタの場合は CT-C1.0-SMA、BNCコネクタの場合は CT-C1.0-BNCとなります。

これらの標準品が使用条件を満たさない場合、要求、仕様に合わせて特別設計いたします。どうぞお問い合わせください。

PDFダウンロード

詳細仕様カタログPDF(501KB)
