ハイエンドマイクロ波ケーブル
FlexStable®
![](/detail/FlexStable/FlexStableMv-01.png)
![](/detail/FlexStable/FlexStableMv-02.png)

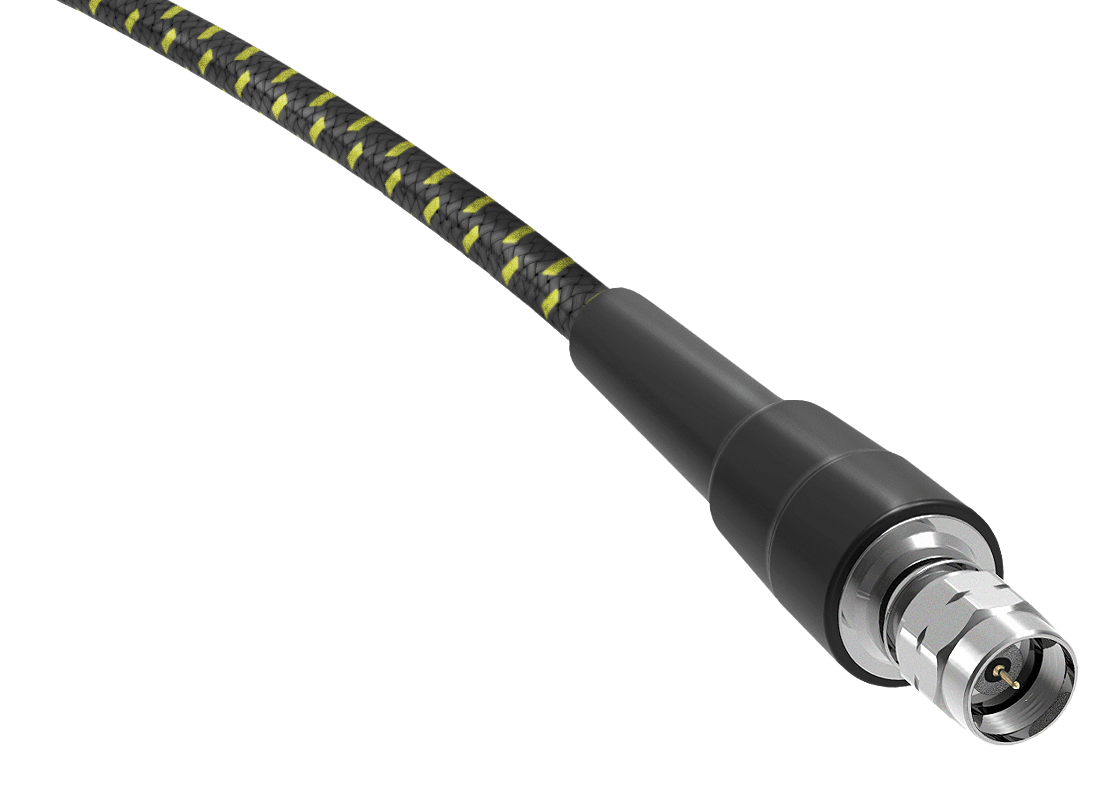

スーパーフレキシブルマイクロ波ケーブル
SENSORVIEWのマイクロ波ケーブルFlexStable®シリーズは、その優れた性能で、お客様のニーズに様々なメリットを提供します。
- 超低損失
- 位相とロスが安定
- 高いシールド効果
- 最大67GHzまで
以下のアプリケーションに適しています。
-
ラボ&ベンチテスト
-
OTAシールドボックス
-
位相合わせケーブル
-
防衛
性能
型番 | 周波数 (Max) |
中心導体 | ケーブル 外径 (mm) |
最小曲げ 半径 (mm) |
減衰量 (dB/m @最大周波数) |
取付可能なコネクタ | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
径(mm) | タイプ | N | SMA | 3.5 mm | HFSMA | 2.92 mm | 2.4 mm | 1.85 mm | |||||
13F26 | 26.5 GHz | 1.34 | 撚り線 | 5.1 | 30 | -1.55 | ◯ | ◯ | ◯ | ◯ | |||
13S26 | 6.2 | ||||||||||||
13A26 | 6.7 | ||||||||||||
11S33 | 33 GHz | 1.12 | 撚り線 | 5.3 | 25 | -2.00 | ◯ | ||||||
11A33 | 5.7 | ||||||||||||
11S33D | 33 GHz | 1.12 | 単線 | 5.3 | 25 | -1.85 | ◯ | ||||||
11A33D | 5.7 | ||||||||||||
9S40 | 40 GHz | 0.9 | 撚り線 | 5.0 | 25 | -2.60 | ◯ | ◯ | |||||
9A40 | 5.4 | ||||||||||||
7A50D | 50 GHz | 0.7 | 単線 | 4.5 | 20 | -3.90 | ◯ | ||||||
5A67D | 67 GHz | 0.5 | 単線 | 3.6 | 20 | -6.40 | ◯ |

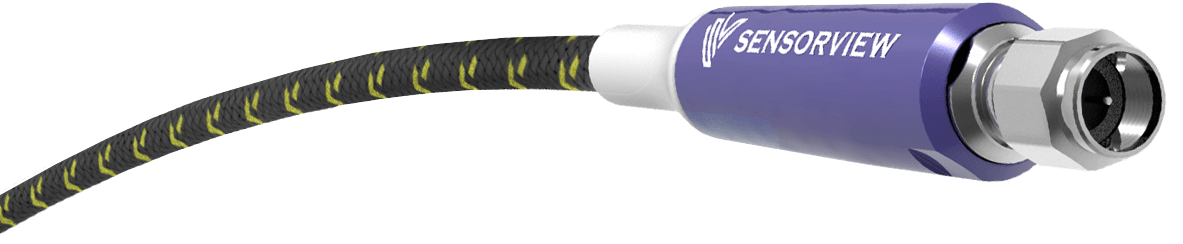

![](/detail/FlexStable/FlexStablePerformance-01-a.png)

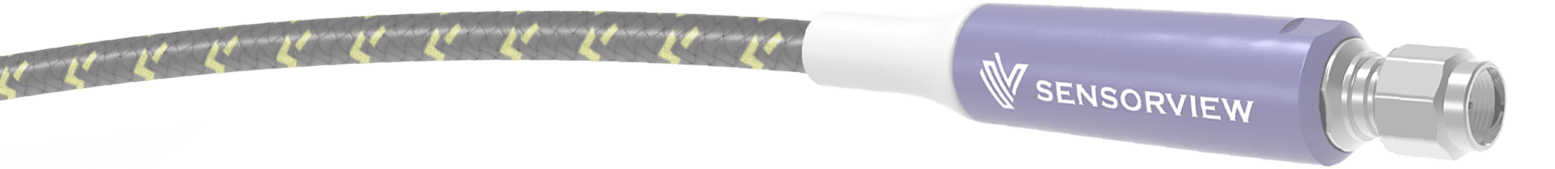

![](/detail/FlexStable/FlexStablePerformance-01-b.png)

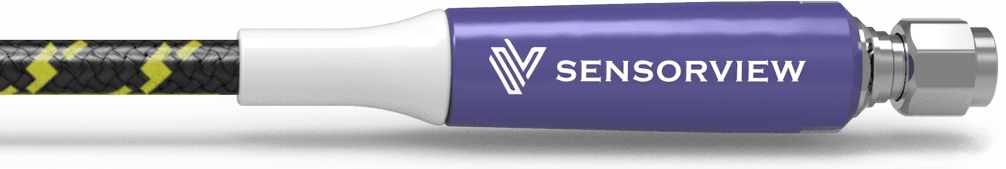

![](/detail/FlexStable/FlexStablePerformance-01-c.png)

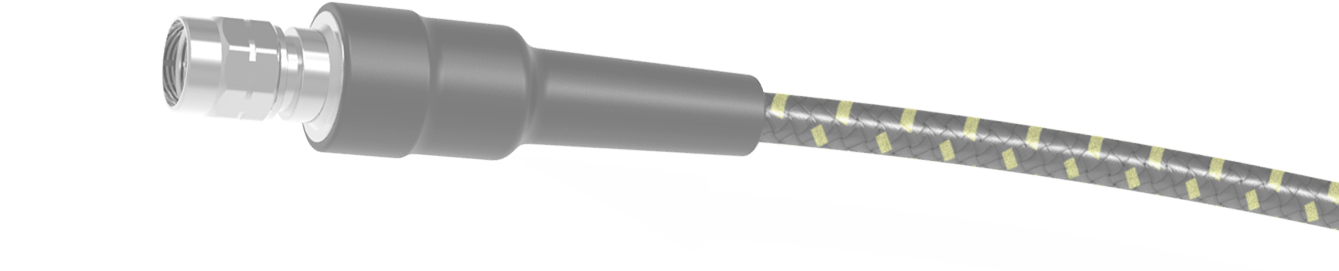

![](/detail/FlexStable/FlexStablePerformance-02-a.png)

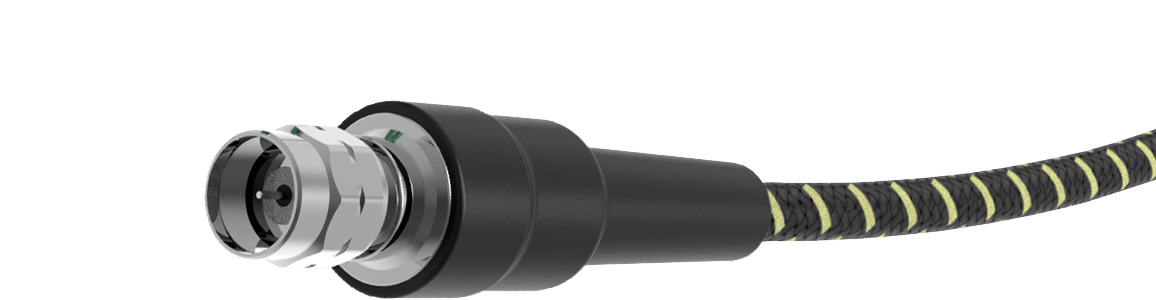

![](/detail/FlexStable/FlexStablePerformance-02-b.png)

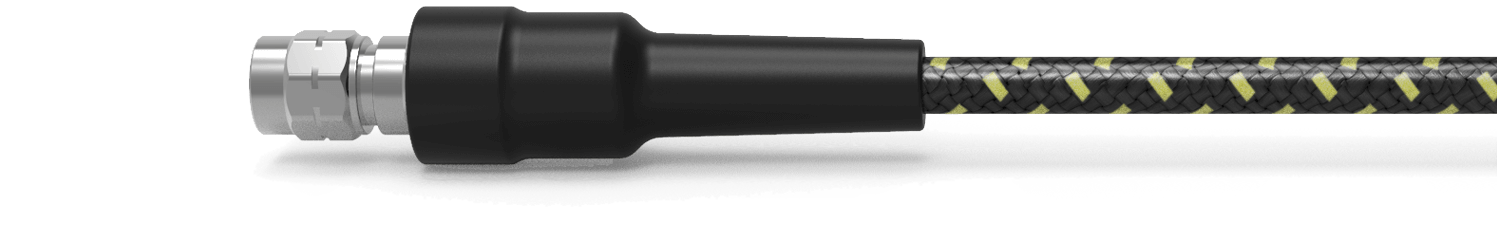

![](/detail/FlexStable/FlexStablePerformance-02-c.png)
特徴
トップクラスの位相合わせ精度
FlexStable®ケーブルの最小位相合わせ精度は ±0.3°/GHz です。(オプション)
(例: 18GHz ケーブルは±5.4°まで位相合わせ可能)
詳細はご相談下さい。

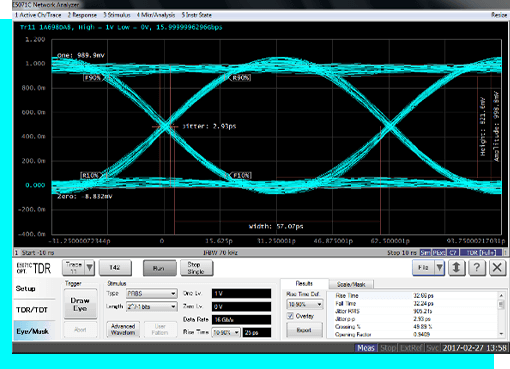

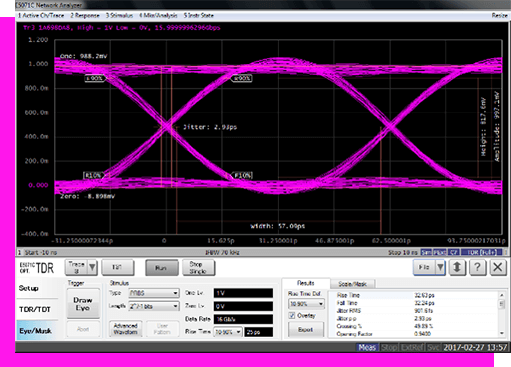

アイパターン
![](/detail/FlexStable/FlexStableFeature-01.png)
![](/detail/FlexStable/FlexStableFeature-02.png)
Tr/Tf(スキュー)
ケーブル 1 | ケーブル 2 | △(ps) | |
---|---|---|---|
立ち上がり時間 (ps) | 32.63 | 32.66 | 0.03 |
立ち下がり時間 (ps) | 32.24 | 32.24 | 0 |
![](/detail/FlexStable/FlexStableFeature-03.png)

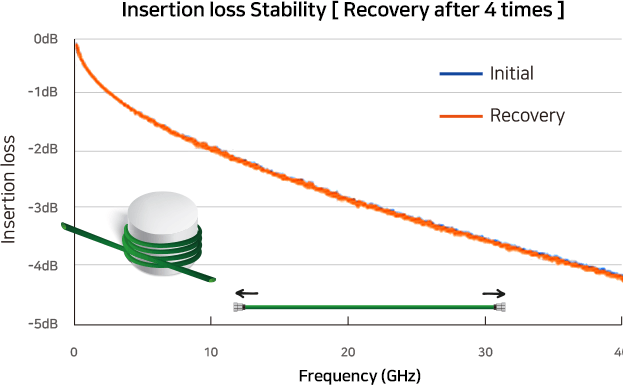

位相安定性(VS. 曲げ)

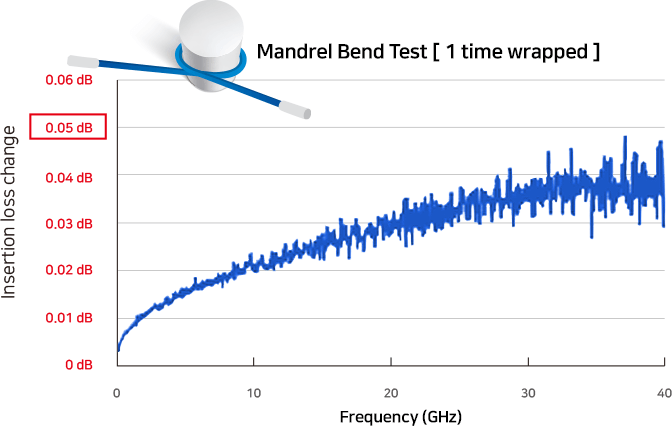

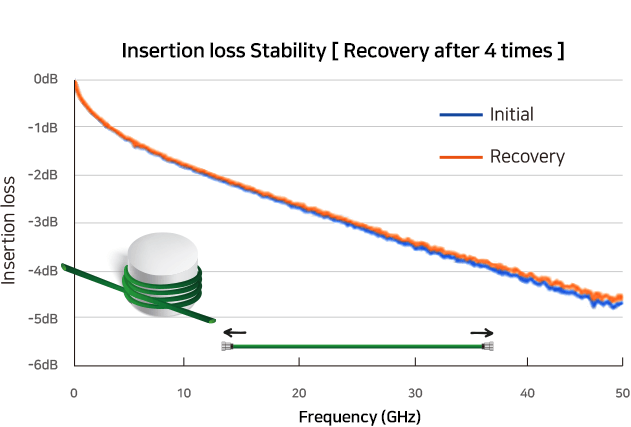

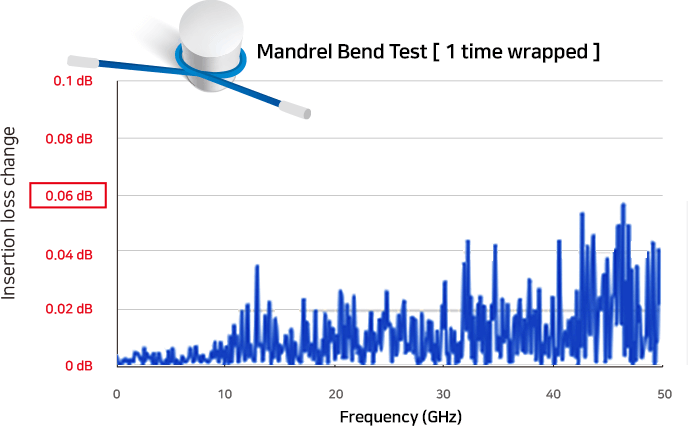

挿入損失と位相変化は、最小曲げ半径のマンドレルを使用して試験されます。
-
Before bending
-
During bend
-
After bending
2.92 mm(m) – 9A40 – 2.92 mm(m) – 1.0 m
![](/detail/FlexStable/FlexStableFeature-04.png)
![](/detail/FlexStable/FlexStableFeature-05.png)
2.4 mm(m) – 7A50D – 2.4 mm(m) – 1.0 m
![](/detail/FlexStable/FlexStableFeature-06.png)
![](/detail/FlexStable/FlexStableFeature-07.png)

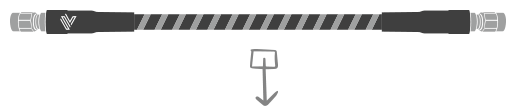

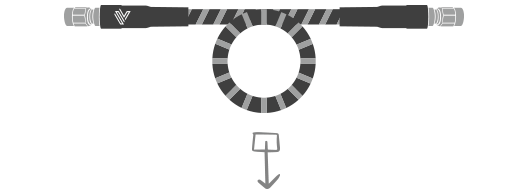

高いフレキシビリティ
DUTと条件
テストケーブル:FlexStable(9A40)、UltraRG(11U8G)、一般的なRGケーブル
試験条件:1m、質量520gのおもり、25℃
試験結果
![](/detail/FlexStable/FlexStableFeature-08.png)

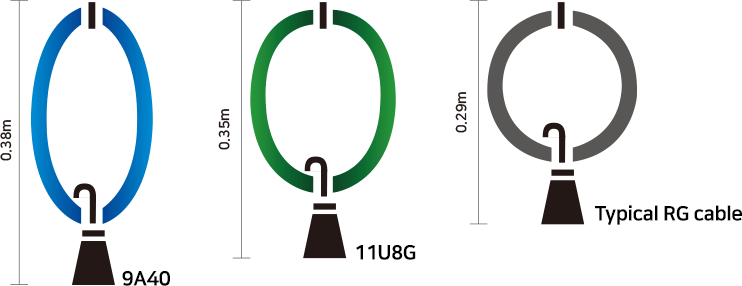

重りが下がっているほど、より柔軟なケーブルになります。
FlexStableは最長のドループを示すため、コネクタやDUTに力をかけません。
ラボやテストベンチで使いやすく、機器への配線にも便利です。
超低損失ケーブル

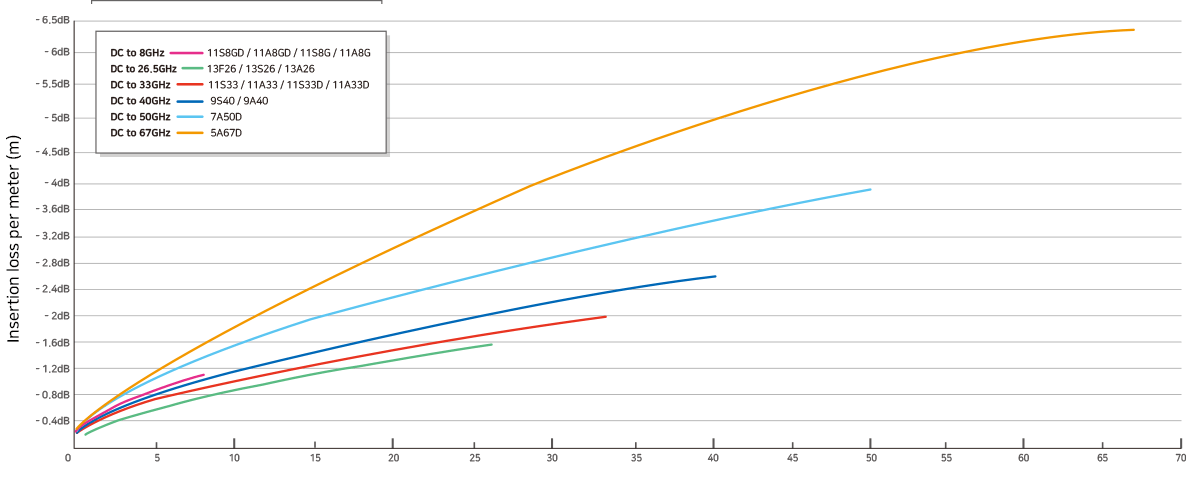

挿入損失の比較
![](/detail/FlexStable/FlexStableFeature-09.png)
構造

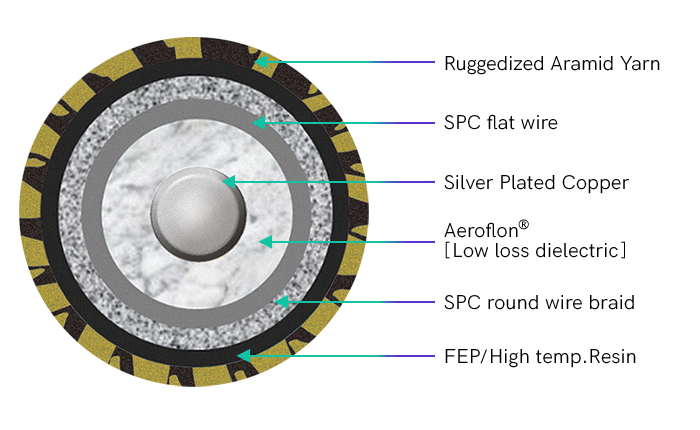

SENSORVIEWは、同軸ケーブルを社内で設計・製造しています。
積層の各プロセスだけでなく、SENSORVIEWは独自の絶縁体とシールド材料を設計・製造しています。
![](/detail/FlexStable/FlexStableFeature-10.png)
![](/detail/FlexStable/FlexStableFeature-11.png)

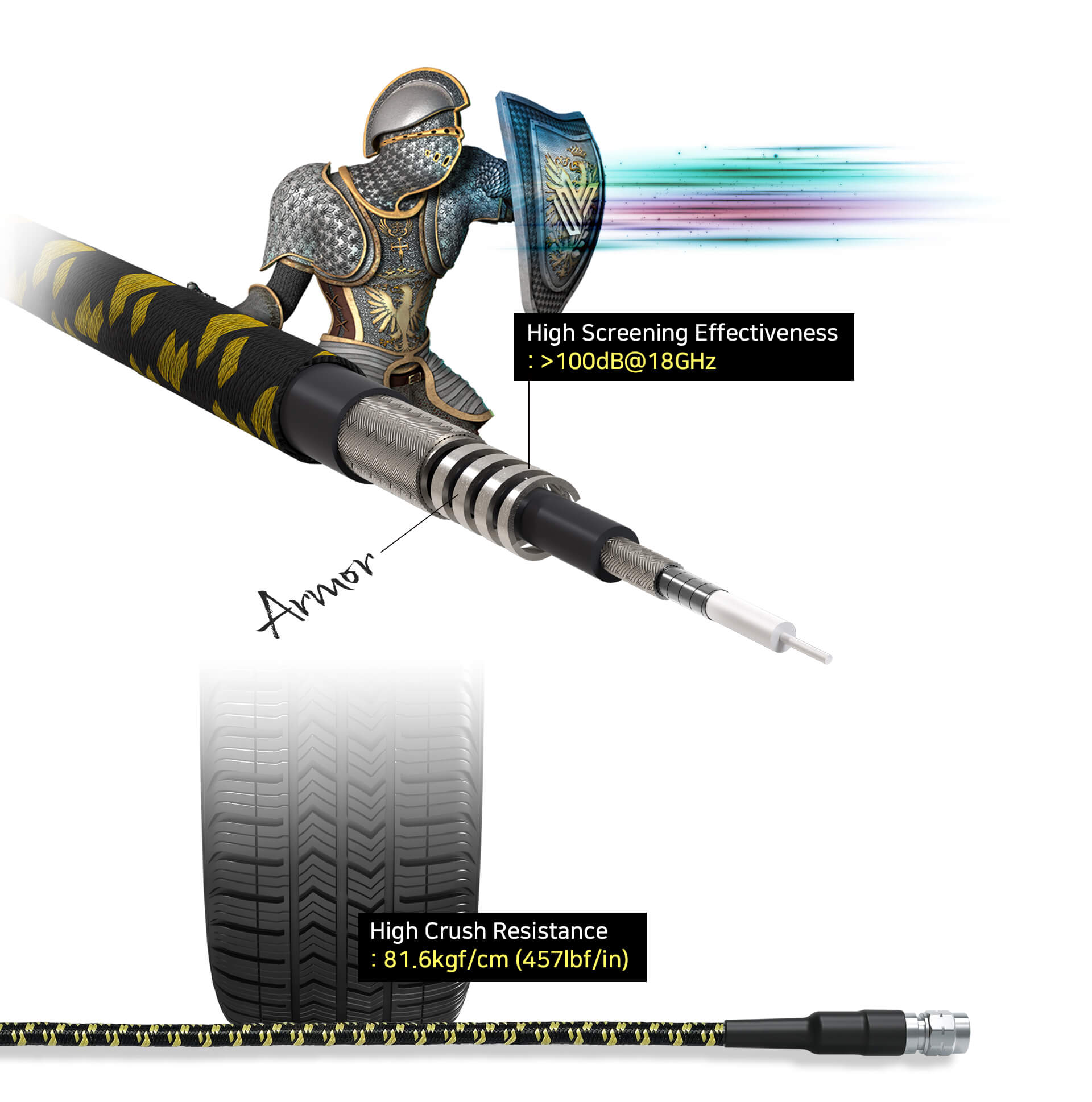

頑丈かつ柔軟なアーマーケーブルも対応可能(11Gシリーズを除く)
![](/detail/FlexStable/FlexStableFeature-12.jpg)

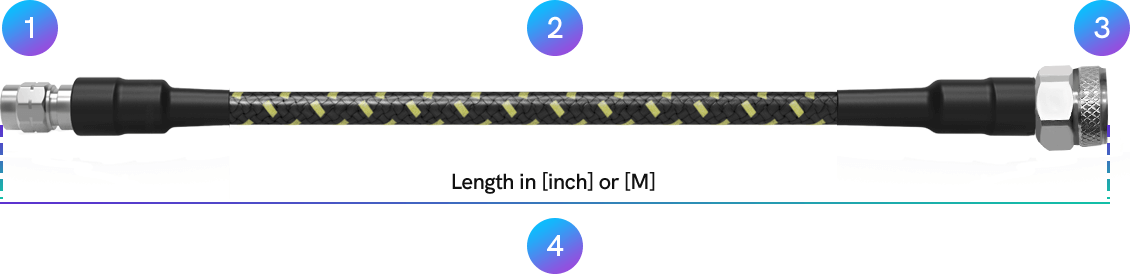

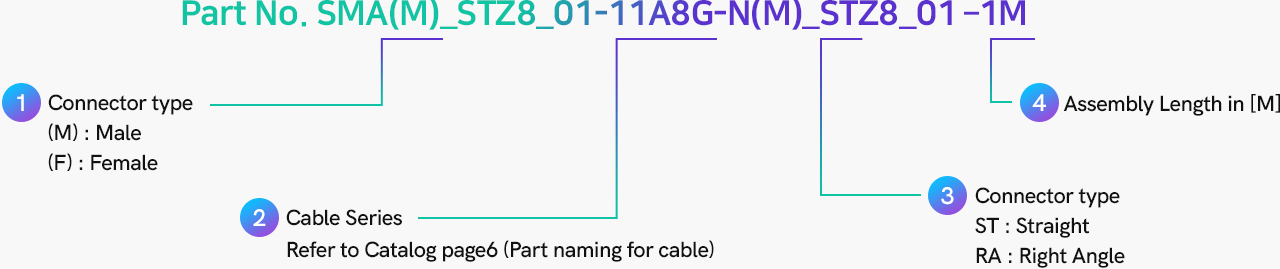

発注例(例 SMAm-Nmコネクタ付11A8GケーブルL=1m)
![](/detail/FlexStable/FlexStableFeature-13.png)
![](/detail/FlexStable/FlexStableFeature-14.png)
-
Sensorview
FlexStable ® DC ~ 67GHz 5 series
5 Seriesは、最大67GHzのフレキシブルケーブルです。対応コネクタは、1.85mm。
-
Sensorview
FlexStable ® DC ~ 50GHz 7 Series
7 Seriesは、最大50GHzのフレキシブルケーブルです。対応コネクタは、2.4mm。
-
Sensorview
FlexStable ® DC ~ 40GHz 9 Series
9 Seriesは、最大40GHzのフレキシブルケーブルです。 対応コネクタは、2.92mm、2.4mm。
-
Sensorview
FlexStable ® DC ~ 33GHz 11 Series
11 Seriesは、最大33GHzのフレキシブルケーブルです。 対応コネクタは、HFSMA®(Max. 33GHz) 33GHz対応のSMA「HFSMA®」を開発し、低価格を実現しました。
-
Sensorview
FlexStable ® DC ~ 26.5GHz 13 Series
13 Seriesは、最大26.5GHzのフレキシブルケーブルです。 対応コネクタは、SMA、N型、3.5mm、TNC、HFSMA®。
-
Sensorview
FlexStable ® DC ~ 8GHz 11G Series
11G Seriesは、最大8GHzのフレキシブルケーブルです。 対応コネクタは、SMA、N型。 最大8GHzまでのローコストタイプです。
