電気特性
| 周波数 | DC～6GHz |
|---|---|
| インピーダンス | 50Ω |
| VSWR | 1.20:1(@DC～6GHz) |
| 挿入損失 | Max. 0.15 dB (@DC～6GHz) |
| 絶縁抵抗 | 5000 MΩ min. |
| 耐電圧 | 750 Vrms |
| 接触抵抗 | 外部導体 35 mΩ Max. |
| 中心導体 30 mΩ Max. | |
| PIMD(1.8GHz,3rd) | 2 X 20 W : ≥ 165 dBc (IM3, 1.8 GHz) |
| 耐電力 | 50 W @ 2.7 GHz. + 25℃ Pulse Duty:10% |
Gigalane
GDBC 2
(Gigalane Direct Board Contact 2nd Generation)
型式 / 型番：G48SFA001,G48SFA002
GigalaneダイレクトボードコンタクトコネクタGDBC 2は、特にシステムの高集積化と小型化のために開発されました。
5Gシステムでの複数接続と複雑なスタックアップに最適なソリューションです。
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
仕様
機械特性
| 着脱回数 | 100回 | |
|---|---|---|
| 挿抜力 | A mm+0.3mm 0.8kgf Max. | |
| A mm 0.0mm 1.4kgf Max. | ||
| A mm-0.3mm 2.0kgf Max. | ||
| 基板間距離 | 7mm | |
| ミスアライメント | 軸方向 | ±0.3mm |
| 水平方向 | ±0.5mm | |
環境
| 温度範囲 | - 40°C ～ + 125°C |
|---|---|
| 熱衝撃 | MIL-STD-202, Method 107, Condition B |
| 振動 | MIL-STD-202, Method 204, Condition A |
| 衝撃 | MIL-STD-202, Method 213, Condition A |
| 腐食 (塩水噴霧) | MIL-STD-202, Method 101, Condition B |
| 耐湿性 | MIL-STD-202, Method 106 |

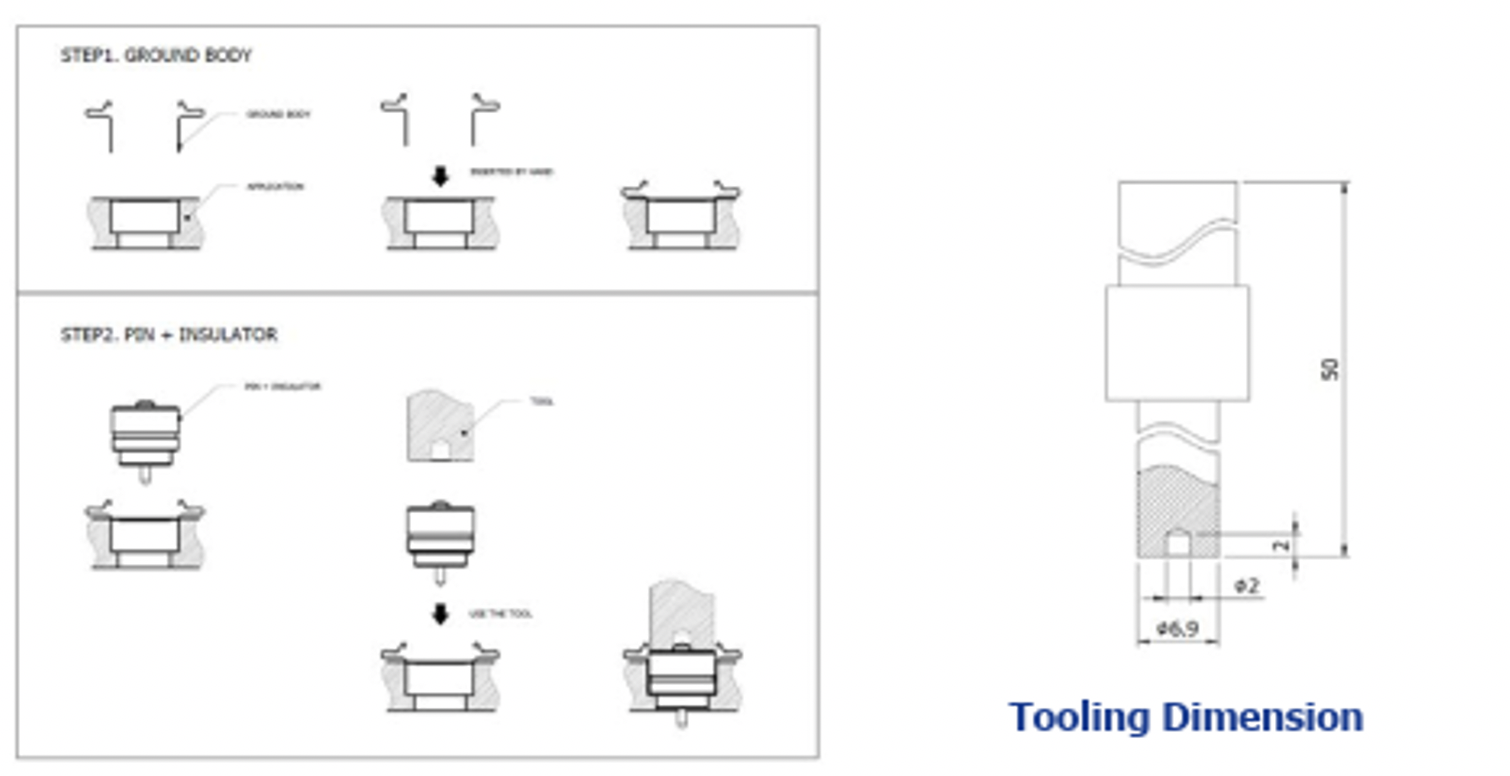

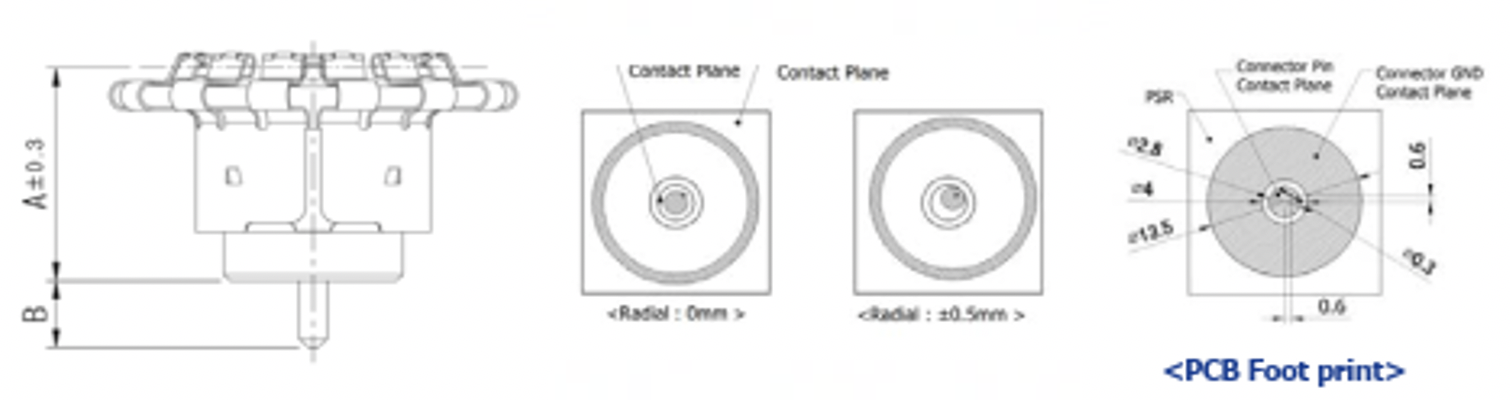

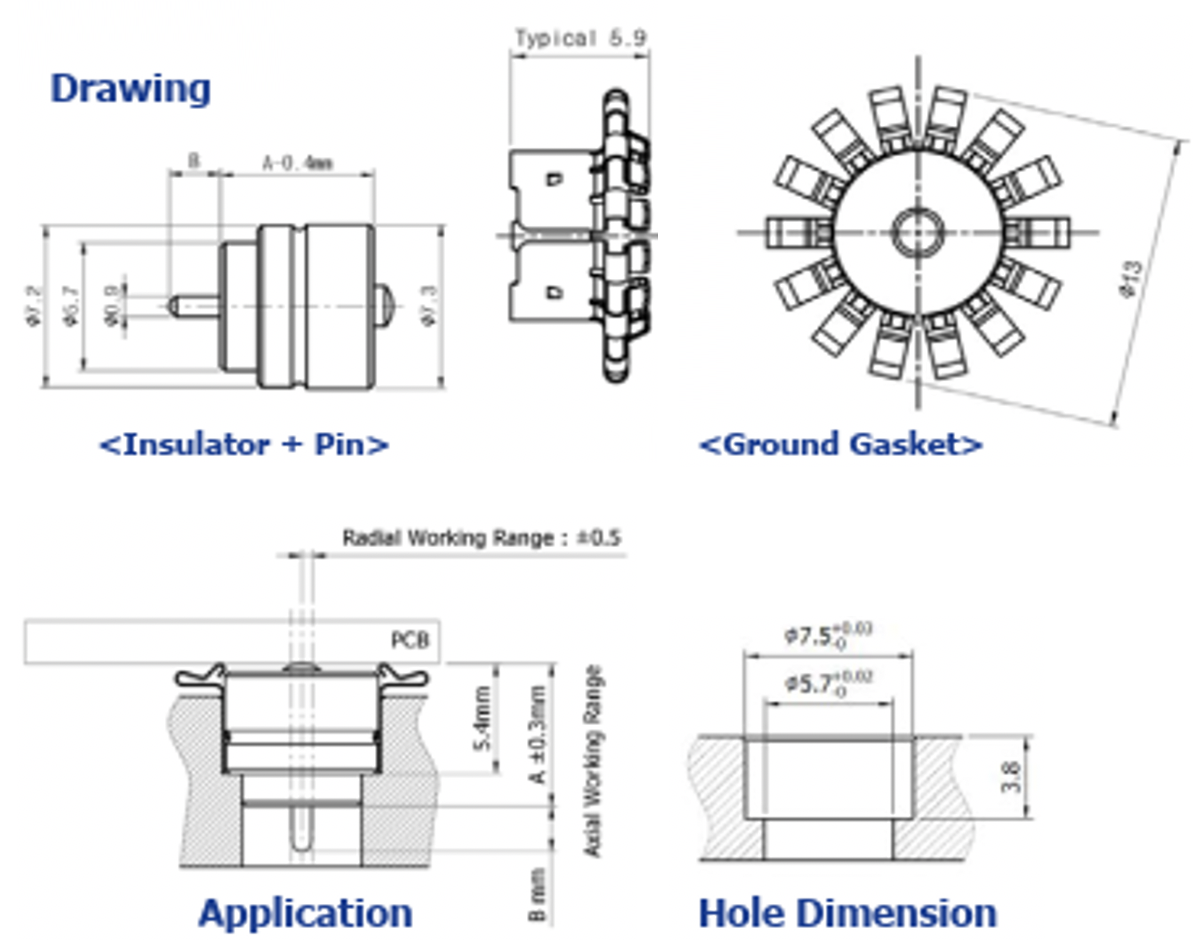

Drawing & Application
| part No. | G48SFA001 | G48SFA002 | ||
|---|---|---|---|---|
| Dimension | A 7.0 | B 2.2 | A 8.3 | B 2.9 |
[Unit:mm]
