Gigalaneのハイパワー基板対基板コネクタGHBBは、特に基板間および基板対モジュールのRF相互接続用に開発されました。
これは、無線モジュールアプリケーションでの基板間および複雑なスタックアップの複数接続に最適なソリューションです。
Tel. 03-3918-5326
Fax. 03-3918-5712
| 周波数 | DC～6GHz | |
|---|---|---|
| インピーダンス | 50Ω | |
| リターンロス | 3GHz | 6GHz |
| -20dB | -17.6dB | |
| 挿入損失 | Max. 0.15 dB @ 3GHz, Max. 0.35 dB @ 6GHz | |
| 絶縁抵抗 | 5000 MΩ min. | |
| 耐電圧 | 1500 Vrms | |
| 動作電圧 | 500 Vrms | |
| PIMD(1.8GHz,3rd) | 2 X 20 W : ≥ 165 dBc (IM3, 1.8 GHz) | |
| 耐電力 | Max. 250 W (CW @ 2.1 GHz. + 25℃) Peak Power 1,500 W (Peak Power, + 25℃) |
|
| 着脱回数 | 200回 | |
|---|---|---|
| 着脱回数 | > 20 N | |
| 着脱回数 | Engagement : typ. 20 N | |
| Disengagement : typ. 15 N | ||
| 基板間距離 | 18.0 mm | |
| ミスアライメント | 軸方向 | ±1.0mm |
| 水平方向 | ±1.0mm | |
| 温度範囲 | - 40°C ～ + 125°C |
|---|---|
| Climatic category | 40 / 125 / 10 |
| 熱衝撃 | MIL-STD-202, Method 107, Condition B |
| 振動 | MIL-STD-202, Method 204, Condition A |
| 衝撃 | MIL-STD-202, Method 213, Condition B |
| 腐食 (塩水噴霧) | MIL-STD-202, Method 101, Condition A |
| 耐湿性 | MIL-STD-202, Method 106 |

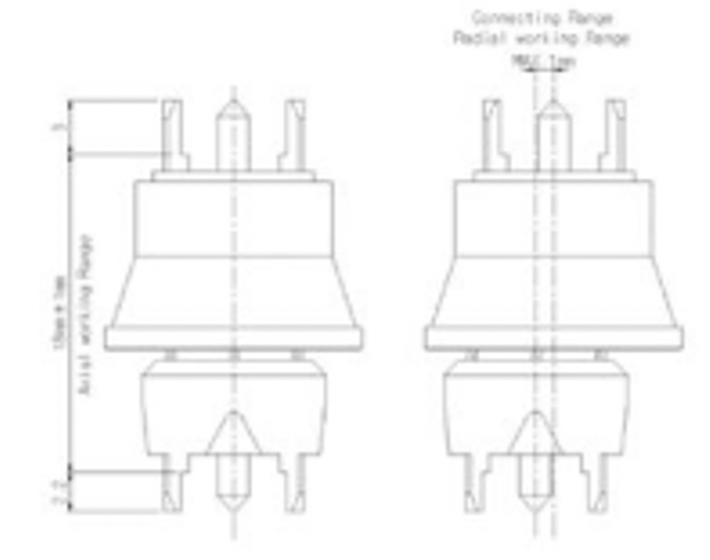

| PCB to PCB | 18.0mm |
|---|---|
| Axial working range | 17.0 〜 19.0mm |
| Radial working range | ±1.0mm |
