型式 / 型番：GL200
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712

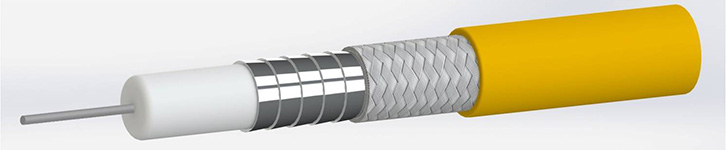

ケーブル構造
| 材質 | 外径（mm） | |
|---|---|---|
| 内部導体 | 銀メッキ銅線（単線） | 1.39 |
| 絶縁体 | 低密度発泡テフロン（extruded） | |
| 第一シールド | 銀メッキ銅テープ | |
| 第二シールド | 銀メッキ銅編組線 | |
| ジャケット | FEP | 5.70 |
電気的特性
| インピーダンス | 50Ω |
|---|---|
| 使用上限周波数 | 26.5GHz |
| 静電容量 | 85pF/m |
| 波長短縮率 | 77％ nom. |
| 遅延速度 | 4.35ns/m |
| 誘電率 | 1.7 |
| シールド特性（dB） | -90 |
| 位相安定性 vs.曲げ（@18GHz max.) | 4° |
| IL安定性vs.曲げ（dB @minimum BR) | ±0.3 |
| 位相安定性vs.温度(deg/GHz/m)(-40～80℃） | <2° |
機械的/概要特性
| 最小曲げ半径（mm） | 29.2 |
|---|---|
| 重量（g/m） | 70 |
| 温度範囲 | -55～＋135℃ |
| ケーブル型式 | 周波数 | 損失（dB/m） |
|---|---|---|
| GL200C | 18GHz | 1.10 |
| GL200D | 26.5GHz | 1.43 |
| 対応コネクタ | 3.5mm | ストレートプラグ |
|---|---|---|
| SMA | ストレートプラグ | |
| SMA | Lアングルストレートプラグ | |
| N | ストレートプラグ | |
| N | Lアングルストレートプラグ | |
| コネクタ | GLシリーズ(コネクタ）.PDF |
特性データ
| 減衰量（dB/m） | 1GHz | 0.22 |
|---|---|---|
| 3GHz | 0.40 | |
| 6GHz | 0.58 | |
| 10GHz | 0.78 | |
| 12GHz | 0.87 | |
| 18GHz | 1.10 |
| 最大電力容量（W） @+25℃(Sea level) |
1GHz | 2GHz | 6GHz | 12GHz | 18GHz |
|---|---|---|---|---|---|
| 1040 | 735 | 424 | 300 | 245 |

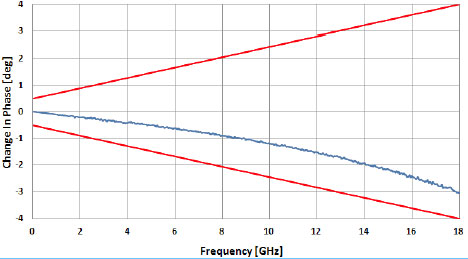

【位相変化】

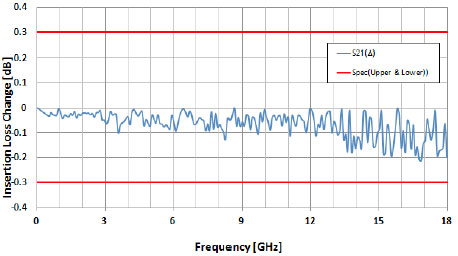

【挿入損失変化】

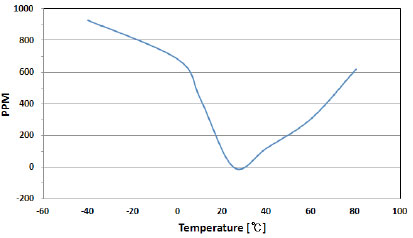

【位相変化vs温度（PPM）】

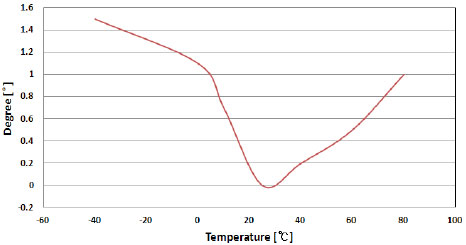

【位相変化vs温度（deg/GHz/m）】

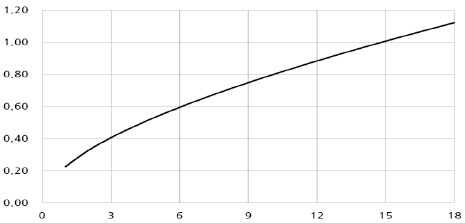

【挿入損失（dB）】

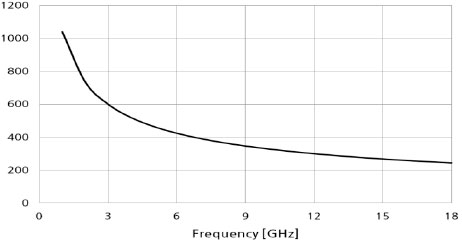

【電力容量（アベレージ）】
