Gigalane
GL200sC06
型式 / 型番：GL200sC06
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712

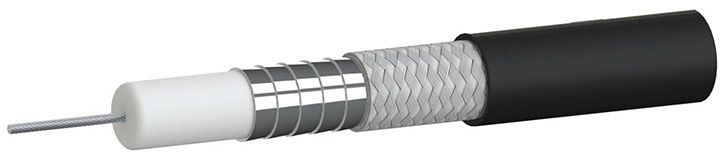

ケーブル構造
| 材質 | 外径（mm） | |
|---|---|---|
| 内部導体 | 銀メッキ銅線（撚り線） | 19/0.3 |
| 絶縁体 | 低密度発泡テフロン（extruded） | |
| 第一シールド | 銀メッキ銅テープ | |
| 第二シールド | 銀メッキ銅編組線 | |
| ジャケット | PUR（黒） | 6.10 |
電気的特性
| インピーダンス | 50Ω |
|---|---|
| 使用上限周波数 | 26.18GHz |
| 静電容量 | 85pF/m |
| 波長短縮率 | 77％ nom. |
| 遅延速度 | 4.35ns/m |
| 誘電率 | 1.7 |
| シールド特性（dB） | <-100 |
| 位相安定性 vs.曲げ（@18GHz max.) | 5° |
| IL安定性vs.曲げ（dB @minimum BR) | ±0.3 |
| 位相安定性vs.温度(deg/GHz/m)(-40～80℃） | <2° |
機械的/概要特性
| 最小曲げ半径（mm） | 29.2 |
|---|---|
| 重量（g/m） | 75 |
| 温度範囲 | -35～＋85℃ |
| ケーブル型式 | 周波数 | 損失（dB/m） |
|---|---|---|
| GL200ｓC06 | 18GHz | 1.26 |
| 対応コネクタ | 3.5mm | SMA | SMA | N | N | コネクタ |
|---|---|---|---|---|---|---|
| ストレートプラグ | ストレートプラグ | Lアングルストレートプラグ | ストレートプラグ | Lアングルストレートプラグ | GLシリーズ(コネクタ）.PDF |
特性データ
| 減衰量（dB/m） | 1GHz | 3GHz | 6GHz | 10GHz | 12GHz | 18GHz |
|---|---|---|---|---|---|---|
| 0.25 | 0.45 | 0.65 | 0.88 | 1.02 | 1.26 |
| 最大電力容量（W） @+25℃ (Sea level) | 1GHz | 2GHz | 6GHz | 12GHz | 18GHz |
|---|---|---|---|---|---|
| 980 | 690 | 400 | 279 | 230 |

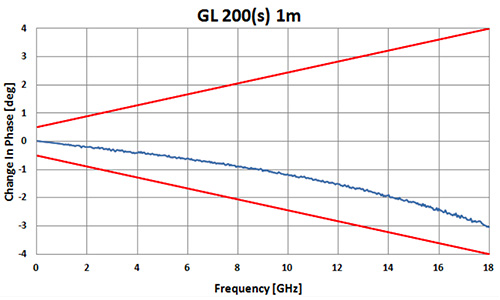

【位相変化】

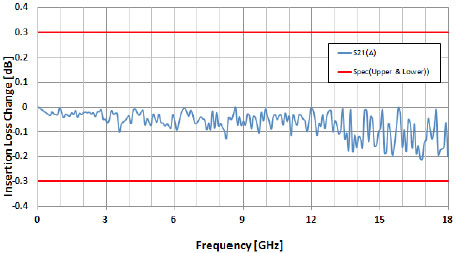

【挿入損失変化】

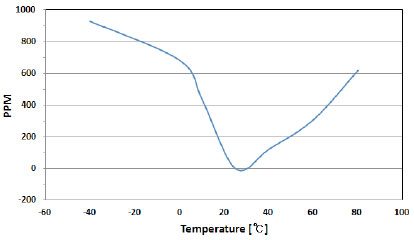

【位相変化vs温度（PPM）】

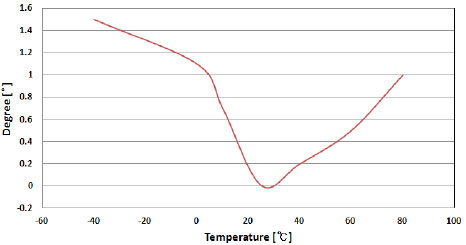

【位相変化vs温度（deg/GHz/m）】

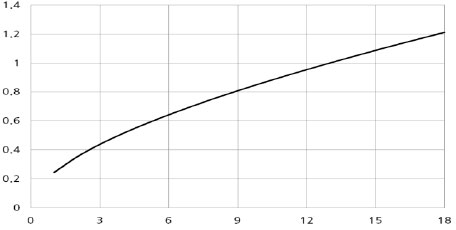

【挿入損失（dB）】

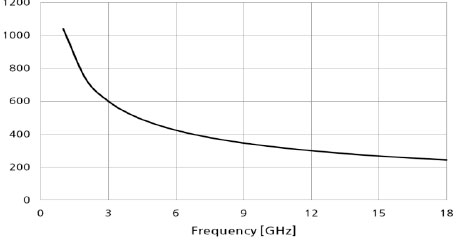

【電力容量（アベレージ）】
