Gigalane
GL310
型式 / 型番：GL310
GL310は、外径7.8mmのフレキシブルケーブル。
GLシリーズで最も低ロス(0.81dB@18GHz)のケーブルです。
曲げに対する位相安定性とロス安定性も優れています。
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712

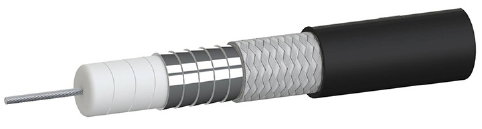

ケーブル構造
| 材質 | 外径（mm） | |
|---|---|---|
| 内部導体 | 銀メッキ銅線（単線） | 2.1 |
| 絶縁体 | 低密度発泡テフロン（extruded） | |
| 第一シールド | 銀メッキ銅テープ | |
| 第二シールド | 銀メッキ銅編組線 | |
| ジャケット | FEP | 7.8 |
電気的特性
| インピーダンス | 50Ω |
|---|---|
| 使用上限周波数 | 18GHz |
| 静電容量 | 85pF/m |
| 波長短縮率 | 77％ nom. |
| 遅延速度 | 4.35ns/m |
| 誘電率 | 1.7 |
| シールド特性 （dB） |
-90 |
| 位相安定性 vs.曲げ （@18GHz max.) |
±7° |
| IL安定性vs.曲げ （dB @minimum BR) |
±0.1 |
| 位相安定性vs.温度 (deg/GHz/m)(-40～80℃） |
<2° |
機械的/概要特性
| 最小曲げ半径（mm） | 40 |
|---|---|
| 重量（g/m） | 151 |
| 温度範囲 | -45～＋125℃ |
| 対応コネクタ | SMAストレートプラグ | G06SMC117 |
|---|---|---|
| Nストレートプラグ | G07SMC079 |
特性データ
| 周波数 | 減衰量（dB/m） | 電力容量（W） |
|---|---|---|
| 1GHz | 0.15 | 1331 |
| 3GHz | 0.28 | 769 |
| 6GHz | 0.41 | 544 |
| 9GHz | 0.53 | 444 |
| 12GHz | 0.63 | 385 |
| 15GHz | 0.72 | 344 |
| 18GHz | 0.81 | 314 |

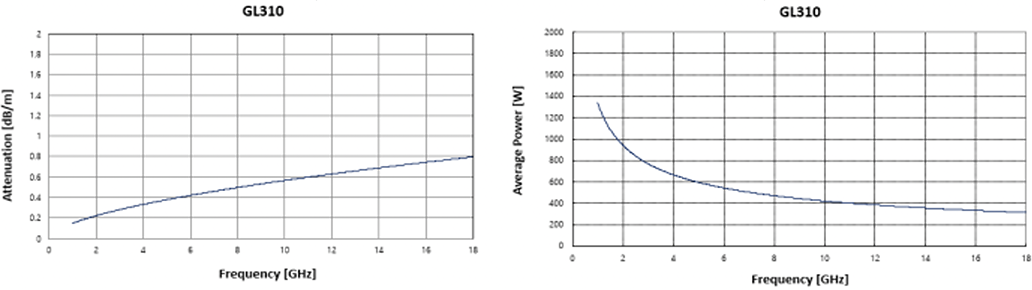

【挿入損失（dB）】及び【電力容量（W）】

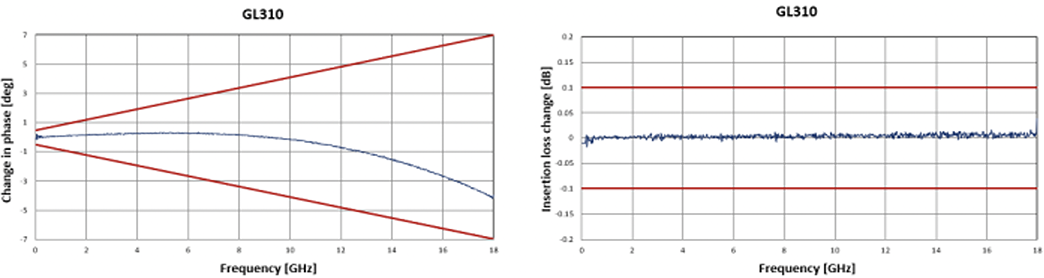

【曲げに対する位相安定性】及び【曲げに対するロス安定性】

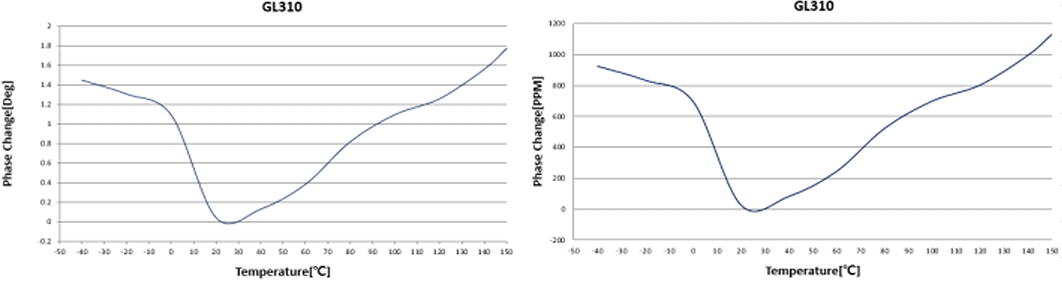

【温度変化に対する位相安定性】
PDFダウンロード
GL310 データシート PDFダウンロード
