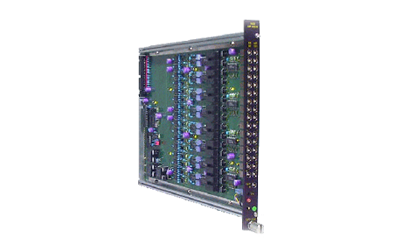

RPC-290
16ch AMP DISCRI

型式 / 型番：RPC-290

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

RPC-290 は、ワイヤーチェンバー計測用プリアンプ(RPV-040/RPV-041)からの信号をノイズ成分を取り除いた後、波形整形しTDCのSTOP 信号として出力します。同時に再増幅したアナログ信号を出力します。

SIGNAL INPUT	RPV-040/RPV-041 の出力をリアパネル40pinコネクタから入力
DISCRI.OUTPUT	Negative NIM 50 Ω　インピーダンス width=70 〜110ns 可変
Vth可変抵抗	0 〜5V スレッショルドレベル可変
DELAY/THROUGH	基板上のSW によりDISCRI.OUTをDELAYを掛けて出力するかTROUGH で出力するか選択できます。
ANALOG OUTPUT	AMP.OUT
TEST INPUT	Negative NIM 50 Ω　インピーダンス最小パルス幅=10ns
PACKAGING	CAMAC１幅
POWER SUPPLY	+6V 400mA -6V 1.0A -24V 400mA
CAMAC FUNCTION	NA0F16 WDL=0 〜255 Vth データセット 0 〜2.5V 可変 NA0F26 Vth データアウト

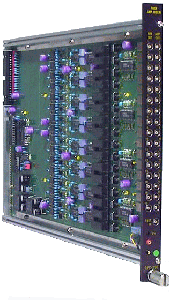

RPC-290 16ch AMP DISCRI
