製造中止
REPIC

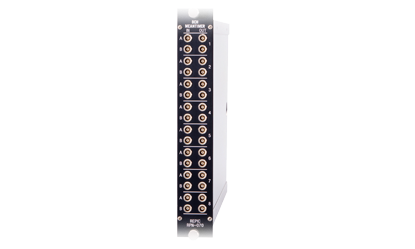

RPN-070
8ch MEAN TIMER
型式 / 型番：RPN-070
各chの計測状態はUP/DOWNスイッチにより容易に確認でき、START/STOP、RESET/ALLRESET等、各スイッチの配列は、マニュアル操作のしやすい構成になっています。GATE機能による各ch個々のSTART/STOP、INHIBIT機能による全ch共通のSTART/STOP等、必要に応じて機能の選択ができます。
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712
概説
RPN-070は、両側読み出し型のシンチレータからの信号に対する高精度MEAN-TIMERモジュールです。シンチレータの中を通る光の差により異なったタイミングで出力される信号は、このモジュールにより結合され、平均された高精度のタイミング信号として出力されます。
特徴
- 8ch内蔵/1幅NIMモジュール
- 高精度出力
仕様
| CHANNEL | 8ch |
|---|---|
| SIGNAL INPUT | 2 INPUT/ch Negative NIM 50Ωインピーダンス |
| GATE INPUT | 1INPUT/ch Negative NIM 50Ωインピーダンス 最小パルス幅4ns RiseTime≧500ps 入力パルス時間差≦15ns |
| OUTPUT | 2OUTPUT/ch Negative NIM 50Ωインピーダンス Timejitter≦300ps |
| MEANTIME FORMAT | △+(入力A+入力B)/2＝ 出力 (△＝約10ns） |
| PACKAGING | NIM 1幅 |
| PUWER SUPPLY | +6V 250mA -6V 600mA +12V 180mA |
PDFダウンロード
データシート PDFダウンロード
